高可靠訂單驗收爭議頻發:IPC‑A‑600、IPC‑A‑610與J‑STD‑001實戰對照要點
1 分鐘
- 一、三套標準各自管控範圍
- 二、Class2與Class3判定邏輯
- 三、現場執行最容易產生分歧的兩點
- 四、標準落地實操要點
- 總結
- 常見問題(Q&A)
- 推薦相關閱讀
隨著車規域控制器、醫療監控設備、軌道交通、航空電子相關訂單持續增多,客戶工廠審核環節,經常會問到的第一個實際問題就是「到底依照哪一套IPC標準開展產品驗收」。實際業務當中,很多品質糾紛,根源都是標準引用搞混:電路板生產廠家按照裸板相關標準完成生產出貨,組裝端卻拿成品組裝的標準做判定退貨;供需兩方各自拿不同規範條文作為依據,造成整批貨物擱置數週,問題沒辦法閉環結案。

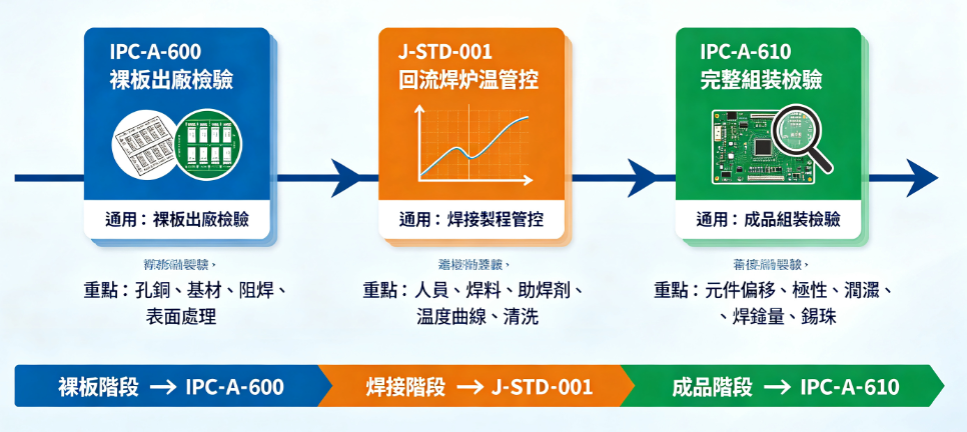

IPC‑A‑600用來管控裸板檢驗,IPC‑A‑610針對組裝成品檢驗,J‑STD‑001偏向焊接工藝管控,三套標準相互關聯,但各自適用範圍劃分清晰。如果採購規格只簡單標註「按照IPC三級驗收」,沒有寫明標準編號、版本以及配套規範,實際上等同於驗收條件沒有明確界定。
一、三套標準各自管控範圍
IPC‑A‑600《印製板可接受性》,屬於以圖示為主的裸板外觀判定標準。主要判定基材分層、白斑起泡、孔銅完好程度、阻焊附著力、表面處理變色這類裸板相關缺陷。實際作業一般會搭配IPC‑6012性能規範一起使用,IPC‑6012會明確孔銅厚度、介質層厚度等各項指標的最低量化要求。
IPC‑A‑610《電子組件可接受性》,用於組裝完成之後的電路板成品檢驗。涵蓋元器件偏移、極性裝反、焊點潤濕狀態、焊錫量多少、錫珠、基板變色等檢驗項目。檢驗人員藉助放大工具,對照標準內彩色圖例完成等級判定。
J‑STD‑001《焊接的電氣和電子組件要求》偏向工藝管控標準,內容包含作業人員資質認證、焊料合金、助焊劑分類,迴焊預熱以及峰值溫度曲線,清洗作業、三防塗覆,還有比對樣品的過程管控,核心是規範生產作業該怎麼操作執行。
二、Class2與Class3判定邏輯
三套標準使用同一套產品等級劃分:
Class1消費類產品:只要保證產品基礎功能可以正常工作即可。
Class2工業、通訊類產品:看重設備持續穩定運行,不允許服務中斷,部分不影響實際功能的輕微缺陷可以接受。
Class3高可靠性產品:多用於生命維持設備、航空、軍工裝備,原則上不允許缺陷存在。

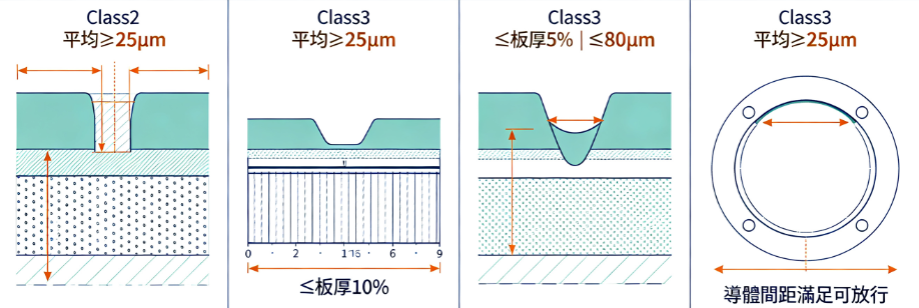

等級差異直接體現在量化判定條件上:孔銅厚度Class2平均最少≥20μm,Class3平均要≥25μm;孔壁凹陷、介質層損傷,Class2允許不超過板厚10%,Class3收緊到5%,同時絕對值不能超過80μm;孔環缺損,Class2只要導體最小間距滿足要求就可以放行,Class3出現這類缺陷直接拒收。
缺陷劃分四類:Target理想狀態、Acceptable可接受、Process Indicator工藝警示、Defect不良缺陷。大量驗收糾紛,就出現在工藝警示和不良缺陷的分界位置。建議供需雙方正式驗收前,先共同確認邊界比對實物樣品。
三、現場執行最容易產生分歧的兩點
驗收基準引用不全或者選用錯誤
拿A‑610裡面的條款去評判裸板起泡問題;或是規格書僅僅寫「IPC標準三級」,缺失版本編號。板廠沿用舊版本判定合格,客戶卻用新版本標準做退貨。IPC‑A‑600跟IPC‑A‑610適用範圍混淆,是品質矛盾最主要來源。如果是航天類訂單,還需要考慮J‑STD‑001太空補充附錄,規格文件沒寫這一項,產品等級會自動降級。
抽樣方案與檢驗條件沒有寫清楚
僅僅引用標準,沒有約定AQL要求,行業常用2.5或者C=0抽樣方案;也沒明確切片分析、離子污染、可焊性報告是否需要隨貨提交。等到客訴發生,雙方缺少整批次檢驗憑證,最後只能暫扣整批貨物。
四、標準落地實操要點
1. 合約、圖紙裡的規範寫法
採購單據、圖紙完整寫明:裸板參照IPC‑A‑600最新版Class3檢驗,性能指標滿足IPC‑6012對應等級;組裝參照IPC‑A‑610最新版Class3;焊接工藝滿足J‑STD‑001最新版,每年核對確認標準版本。
特殊行業增加補充條款:汽車電子補充IATF16949以及客戶特殊要求CSR;航天產品增加Space Addendum太空附錄和NADCAP資質要求。
2. Class3物料和工藝配套要求
根據產品等級鎖定板材Tg、CTE、阻燃等級:焊料選用SAC305,助焊劑種類、免清洗殘留豁免說明寫入工藝文件,J‑STD‑001對物料可追溯性有硬性要求。
產線操作人員、檢驗人員需要持有IPC相關證書上崗:人員資質是審廠重點核查項目。
3. 檢驗硬體配置與報告留存歸檔
目視檢驗配備10倍及以上放大設備和標準光源:Class3電路板每一批次都保留切片樣品,離子污染ROSE測試上限1.56μg/cm²,檢測報告隨貨交付。
客訴仲裁留存實物:爭議樣品由雙方共同封存,對照標準條文逐條核對,避免口頭爭辯。
總結
IPC標準不是買回來存放即可,核心是要把標準編號、版本、產品等級、抽樣方案寫進每一份採購文件,供需雙方出貨之前就把判定依據確認一致。A‑600、A‑610、J‑STD‑001分別把控板材、組裝、工藝三個環節。Class2升級到Class3,代表檢驗設備、物料選型以及整體成本全部同步提高。專案初期就敲定驗收標準,同步評估成本,才是高可靠產品規避批量品質糾紛的可行辦法。
常見問題(Q&A)
問:IPC-A-600、IPC-A-610與J-STD-001分別用於哪個環節?
依本文的分工,IPC-A-600主要用於裸板的可接受性判定;IPC-A-610用於組裝完成後的電子組件檢驗;J-STD-001則著重焊接相關的材料、工藝與過程要求。確認驗收依據時,應先區分交付的是裸板、組裝成品,還是需要約定焊接製程要求。
問:採購文件只寫「按照IPC三級驗收」足夠嗎?
本文不建議只寫產品等級。採購文件還應明確標準編號、適用版本、產品等級、配套規範與抽樣方案,讓供需雙方在出貨前確認一致的判定依據,避免因標準範圍或版本不同而產生爭議。
問:為什麼本文會同時提到IPC-A-600與IPC-6012?
本文將IPC-A-600定位為以圖示為主的裸板可接受性判定依據,並說明實際作業一般會搭配IPC-6012性能規範使用,以補充孔銅厚度、介質層厚度等性能要求。具體驗收時,仍需依雙方約定的標準版本與對應條款核對。
問:除了標準編號,下單前還應確認哪些檢驗資料?
依本文建議,還需確認抽樣方案、檢驗條件,以及切片分析、離子污染與可焊性報告是否需要隨貨提交。涉及特殊要求時,應將相應規範與報告交付安排寫入採購或製造文件,避免出貨後才補談驗收條件。
問:出現驗收爭議時,本文建議怎麼處理?
本文建議在正式驗收前共同確認邊界比對實物樣品;發生爭議後,由供需雙方共同封存爭議樣品,保留批次檢驗報告,再對照約定的標準版本與條文逐項核對,避免只憑口頭描述判定。
問:如何前往JLCPCB詢價並提交驗收需求?
您可以前往 JLCPCB報價與下單頁面 查看訂單選項,並在下單前整理需要確認的標準編號、版本、產品等級、特殊檢驗與報告要求。本文不代表JLCPCB承諾提供所有Class3、航太附錄或特定認證服務;實際可承接範圍及交付條件,請以下單頁面、客服及工程確認結果為準。
