IPC-A-600、IPC-A-610與J-STD-001權責邊界與實務應用
2 分鐘
- 一、IPC-A-600：裸板可接受性的檢驗基準
- 二、IPC-A-610：組裝成品的外觀工藝標尺
- 三、J-STD-001：焊接製程與材料的底層準則
- 四、實務應用：產品等級劃分與標準衝突優先級
- 總結
- 延伸閱讀
- IPC-A-600、IPC-A-610與J-STD-001常見問題
重點摘要
- IPC-A-600：適用於未組裝PCB裸板，重點檢查外觀、基材內部完整性及金相切片等可接受性條件。
- IPC-A-610：適用於完成組裝的PCBA，作為焊點形貌、元器件貼裝與典型組裝缺陷的外觀驗收依據。
- J-STD-001：管控焊接材料、熱工藝參數、人員資格與生產環境，補足IPC-A-610未涵蓋的製程要求。
- 權責邊界：裸板缺陷通常追溯板廠，組裝外觀缺陷追溯EMS製程，焊接材料與製程違規則依J-STD-001判定。
- 實務應用：採購文件與生產圖紙應明確標註標準版本及Class等級，並事先約定驗收依據與文件優先順序。
電子製造供應鏈體系中，PCBA測試失效引發的權責歸屬爭議極為常見：裸板製造商主張出廠板材符合驗收規範，EMS組裝廠強調焊接製程參數全程受控，品牌端品管則依據顯微觀測到的細微瑕疵提出拒收訴求。終止此類無休止技術爭議的核心路徑，是回歸業界公認的檢驗與製程標準。在IPC（國際電子工業聯接協會）的龐大標準體系內，三項核心文件構成了硬體製造的品質法理基礎。釐清三者的適用層級與權責邊界，是硬體研發與品質工程師的必備專業能力。
一、IPC-A-600：裸板可接受性的檢驗基準
在任何元器件貼裝工序啟動前，由玻璃纖維、環氧樹脂與銅箔壓合製成的裸PCB，需首先通過IPC-A-600的驗收判定。
作為全球通用的印製電路板檢驗標準，IPC-A-600是一套以目視檢驗與破壞性物理分析為核心的裸板可接受性規範，其適用範圍嚴格限定於未經組裝的空板，明確定義了各類物理特徵的理想狀態、允收條件與拒收閾值。
核心檢驗維度包含三類：
表層外觀特徵：涵蓋防焊綠漆的對位偏移量與附著力脫落等級、絲印層的字元清晰度與完整度，以及ENIG、OSP、HASL等不同表面處理的氧化程度、污染物判定準則。
基材內部完整性：對板材內部的白斑、微裂紋，以及多層板壓合不良引發的分層缺陷，均設定了明確的尺寸與分佈容忍界限。
金相切片分析：這也是裸板驗收中最具判定效力的破壞性檢驗手段。透過對通孔進行剖片顯微觀測，IPC-A-600規定了孔壁鍍銅的平均厚度與局部最小值、盲埋孔的雷射鑽孔錐度範圍、去膠渣的蝕刻回退量，以及電鍍空洞的尺寸與數量允收極限。

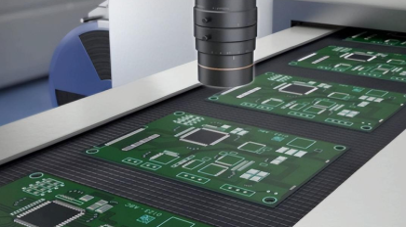

圖1. 產線上針對 PCB 裸板進行的視覺與電氣檢驗
二、IPC-A-610：組裝成品的外觀工藝標尺
裸板離開板廠、進入EMS組裝廠，完成錫膏印刷、元器件貼裝與迴流焊工序後，成品檢驗的執行依據即正式切換為IPC-A-610。
IPC-A-610是電子組裝行業應用範圍最廣的電子組件工藝標準。與聚焦裸板的IPC-A-600不同，該標準針對組裝完成的PCBA成品，規定了物理外觀的統一驗收要求，是產線末端QC人員抽檢、AOI自動光學檢測設備判定成品是否合格的核心目視依據。
其核心檢驗項目圍繞焊接與貼裝工藝展開：
1.焊點形貌要求：針對QFN、BGA、翼形引腳、片式被動元件等不同封裝形式，精準定義了焊點跟部、趾部與側邊的爬錫高度閾值與潤濕角判定準則。
2.元器件貼裝偏移規範：明確了元件本體超出焊盤的容許比例，例如Class 3等級產品要求端接頭突出量不得超過焊盤寬度的25%。
3.典型組裝缺陷判定：對立碑、錫橋、散落錫珠的數量與尺寸限制，以及通孔插件元件的引腳伸出長度，均設置了對應等級的允收標準。
IPC-A-600與IPC-A-610的權責邊界清晰可辨：前者管控對象為PCB裸板，後者管控對象為PCBA組裝件。以拒焊缺陷為例，若誘因為裸板焊盤氧化，則歸屬IPC-A-600追溯的板廠責任；若誘因為錫膏印刷偏移、鋼網厚度偏差導致的少錫，則歸屬IPC-A-610判定的組裝廠製程問題。
三、J-STD-001：焊接製程與材料的底層準則
部分工程師將IPC-A-610作為製造品質的全部依據，此一認知存在明顯的局限性。IPC-A-610僅明確了合格成品的外觀判定標準，並未規定實現合格品質的製程路徑與材料要求，這正是J-STD-001《焊接電氣與電子組件要求》的核心價值所在。
J-STD-001並非單純的外觀圖集，而是規範全焊接製程與配套材料的工程準則，覆蓋生產環節的底層管控要求。
其核心規範內容分為三個維度：
物料管控要求，嚴格限定助焊劑的活性等級（如RO、RE、OR、IN），規範SAC305等無鉛焊料合金的成分占比與雜質容忍閾值，同時對清洗劑的化學相容性提出明確約束。
熱工藝參數要求，強制要求製造商對迴流焊、波峰焊的預熱升溫速率、液相線以上時長、冷卻速率等關鍵參數進行全程監控與記錄留存。
人員與生產環境管控，規範產線溫濕度管控、靜電防護標準，且要求手工焊接操作人員必須通過對應等級的焊接技能認證。
J-STD-001與IPC-A-610之間，存在製程依據與外觀結果的從屬關聯。
業界有一類極具代表性的場景：某焊點的顯微外觀完全滿足IPC-A-610的允收要求，但該焊點焊接時未執行預熱工序，由未取得資質認證的操作人員，使用活性超標且未納入物料核准清單的酸性助焊劑手工焊接成型。
在此場景下，該PCBA依舊判定為不合格產品，原因是其違反了J-STD-001的製程規範。殘留的酸性助焊劑無目視異常，但在產品長期服役過程中會誘發電化學遷移，引發隱性失效。簡言之，IPC-A-610聚焦外觀目視結果，J-STD-001管控製程與材料的底層邏輯。

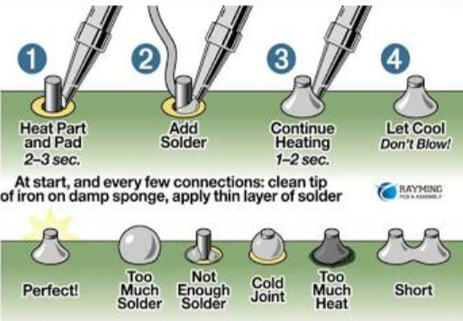

圖2. J-STD-001 焊接製程規範與 IPC-A-610 缺陷判定
四、實務應用：產品等級劃分與標準衝突優先級
在實際採購技術規範與生產圖紙中，三項標準並非孤立存在，均需匹配IPC統一的三大產品等級分類：
硬體設計與外包製造合約中，工程師需明確標註執行標準與對應產品等級，例如標註「組裝工藝符合J-STD-001 Class 2要求，成品檢驗執行IPC-A-610 Class 2準則」。
若實際檢驗環節中，IPC-A-610的圖示描述與J-STD-001的條文規範出現衝突，業界通用的判定原則為J-STD-001具備優先效力。原因在於，製程與材料的合規性，是外觀品質具備可靠性的前提；脫離製程管控的外觀合格，不具備長期可靠度的保障意義。
實務提醒：實際專案仍應優先依採購文件、工程圖紙、客戶要求及合約明確約定的標準版本、產品等級與文件優先順序判定；未明確約定時，應由客戶與供應商按各標準的適用範圍協商確認。
總結
IPC-A-600覆蓋裸板製造環節、J-STD-001覆蓋焊接製程與材料管控、IPC-A-610覆蓋成品外觀檢驗，三項標準共同構建了電子製造全鏈路的品質管控體系。準確把握各標準的適用邊界與層級關係，工程師可在跨部門、跨供應商的技術溝通中以客觀規範替代主觀判斷，保障設計要求穩定轉化為量產階段的高良率產出。
延伸閱讀
- 瞭解 PCBA 製造標準與認證 ——了解IPC、ISO、RoHS與UL等標準及認證如何共同支援PCBA製造品質與合規管理。
- 自動光學檢測（AOI）：原理、缺陷與PCB應用 ——了解AOI如何利用影像比對檢查裸板線路、元器件位置與可見焊點缺陷。
- PCB 製造中的焊點檢驗：3D AOI 與 X 光檢測 ——比較SPI、AOI、X-Ray與人工目視檢驗在焊點品質管制中的用途與限制。
- 什麼是PCBA測試？檢測方法、流程與品質管制完整指南 ——進一步了解從裸板檢驗、製程檢查到功能驗證的完整PCBA測試流程。
- PCB 組裝常見焊點缺陷及改善對策 ——了解冷焊、錫橋、立碑、錫珠及焊料不足等缺陷的成因與製程改善方向。
IPC-A-600、IPC-A-610與J-STD-001常見問題
問：IPC-A-600、IPC-A-610與J-STD-001的主要差異是什麼？
IPC-A-600主要用於PCB裸板的可接受性判定；IPC-A-610主要用於完成組裝後PCBA的外觀驗收；J-STD-001則規範焊接製程、材料、人員與生產環境。三者分別對應裸板、組裝結果及焊接製程。
問：IPC-A-600適用於裸板還是組裝完成的PCBA？
IPC-A-600適用於尚未安裝元器件的PCB裸板，涵蓋外部與內部可觀察特徵，例如防焊層、絲印、表面處理、基材完整性、孔壁鍍銅及電鍍空洞等。
問：IPC-A-600的金相切片主要檢查什麼？
金相切片透過剖切通孔並進行顯微觀測，檢查孔壁鍍銅厚度、局部最薄位置、盲埋孔鑽孔形貌、去膠渣蝕刻回退量，以及電鍍空洞的尺寸與數量等內部特徵。
問：IPC-A-610主要判定哪些PCBA缺陷？
IPC-A-610主要判定完成組裝後的可見工藝品質，包括不同封裝的焊點形貌、元器件偏移，以及立碑、錫橋、散落錫珠和通孔引腳伸出長度等組裝缺陷。
問：AOI與IPC-A-610有什麼關係？
AOI利用攝影與影像分析檢測元器件位置及可見焊點缺陷，IPC-A-610則提供電子組件外觀可接受性的判定基準。產線可依指定的標準版本與產品等級設定檢驗規則，但隱藏在BGA或QFN底部的焊點仍需搭配X-Ray或其他方法檢查。
問：J-STD-001主要管控哪些內容？
J-STD-001主要管控焊接材料、助焊劑與清洗材料、迴流焊及波峰焊的熱工藝參數、人員技能資格、靜電防護，以及生產環境和製程記錄等要求。
問：外觀符合IPC-A-610是否就代表產品完全合格？
不一定。IPC-A-610主要聚焦完成組裝後的外觀結果。如果產品使用未核准的焊接材料、未執行必要的製程控制，或操作人員不符合資格要求，即使焊點外觀可接受，仍可能因不符合J-STD-001或合約要求而被判定不合格。
問：採購文件應如何標註IPC產品等級？
應同時標註執行標準、標準版本及產品等級。例如可寫明「組裝工藝符合J-STD-001 Class 2要求，成品檢驗執行IPC-A-610 Class 2準則」，並同步約定裸板製造與驗收所需的標準。
問：不同IPC標準出現衝突時應如何判定？
實際專案應先依採購文件、工程圖紙、客戶要求及合約約定的文件優先順序判定。若未明確約定，應由客戶與供應商根據各標準的適用範圍協商確認；涉及焊接製程與材料合規性時，需特別核對J-STD-001的要求。
