電路板防潮絕緣塗層：電子設備極端環境下的可靠防護方案
1 分鐘
- 一、什麼是電路板防潮絕緣塗層？
- 三、防水塗層的常見認知誤區
- 四、設計提前規劃
- 五、塗層施工: 從手工到自動化
- 六、品質檢測：螢光檢測及厚度測量
- 總結
工業機器人、戶外能源設備和可穿戴電子產品的實際使用中，電路板（PCB）要面對的難題，遠不只是電氣訊號傳輸這麼簡單。濕氣、鹽霧、灰塵，還有冷凝水的腐蝕，往往是電子產品現場用著用著就故障的主要原因。為了應對這些惡劣環境，電路板防潮絕緣塗層（Conformal Coating）工藝，已經成了提升電子系統穩定性的常規必備手段。
一、什麼是電路板防潮絕緣塗層？
PCB防潮絕緣塗層，就是一層很薄的保護膜，厚度一般在25到75微米之間，它能順著電路板和上面所有電子元件的輪廓，完整貼合覆蓋住。
它主要有三個核心作用：
1.隔絕外界環境：不讓濕氣順著縫隙滲進焊點和線路裡，避免離子移動造成的短路問題。
2.增強絕緣能力：能縮小元件之間需要的安全電氣距離，讓電路板設計得更緊湊、小巧。
3.輕微機械防護：能起到一點減震效果，還能防止金屬小碎屑掉在板上，意外引發短路。
二、塗層材料挑選准則
選對塗層材料的類型，是做好電路板防護的關鍵一步，目前最常用的就是丙烯酸和矽膠兩種。
1. 丙烯酸塗層（AR）
丙烯酸是最常用的基礎防護材料，普通消費電子、日常通訊設備用它都很合適。
- 優點：乾得快，防潮效果特別好。最實用的是好返修，用專用溶劑就能輕鬆溶解塗層，壞了的元件拆換很方便。
- 缺點：耐溶劑能力一般，也扛不住高溫，最高使用溫度通常只有125℃。
2. 矽膠塗層（SR）
要是設備用在高溫環境，比如汽車引擎艙裡，矽膠塗層就是首選。
- 優點：耐高溫能力超強，能扛住200℃以上的高溫，抗氧化、抗紫外線的性能也特別好。而且塗層柔韌性強，能緩解溫度反覆變化帶來的應力，不容易開裂。
- 缺點：塗層會厚一些，而且耐化學腐蝕能力太強，返修特別難，一般得用機器打磨，或者用高溫烙鐵燙掉才行。
三、防水塗層的常見認知誤區
很多廠家宣傳自家PCB塗層「完全防水」，但從專業工程角度來講，絕大多數三防漆只能做到防潮，根本不是真正意義上的「防水」。
簡單區分一下：普通防潮塗層，能應對95%的高濕度環境；但如果設備需要泡在水裡用，比如潛水設備，就得用特殊的真空封裝，或者真空沉積聚對二甲苯（Parylene）工藝。這種工藝能做到真正無死角覆蓋，連微小針孔都沒有，可缺點是成本特別高，施工週期也長。
四、設計提前規劃
在設計電路板面板的時候，工程師一定要提前標註好，哪些地方不用塗、甚至絕對不能塗塗層。
1.連接器、接插件：塗層一旦滲進接頭內部，會把接觸點絕緣，直接導致設備用不了。
2.測試點、金手指：塗了之後，測試探針接觸不到，沒法正常檢測電路板性能。
3.敏感元件：比如氣壓感測器（得和外界空氣接觸）、光學感測器（會影響透光），還有微型MEMS麥克風。
實用建議：做電路板設計檔案（Gerber檔案）時，單獨加一層「塗層遮擋層」，明確標出要塗的範圍，能大幅減少後期人工貼膠帶遮擋的麻煩，省不少成本。
五、塗層施工: 從手工到自動化
實際塗塗層時，常用三種方式，適用場景和效果各不一樣：
- 手工刷塗/噴塗：適合小批量生產，或者產品打樣測試。全靠工人手藝，塗層厚度不均勻，質量不穩定。
- 浸塗：把整塊電路板直接泡進塗層膠裡，覆蓋最全面。但缺點是，所有不能塗的地方都得用膠帶仔細擋住，特別麻煩；而且重一點的元件附近，塗層容易往下流，出現堆積。
- 選擇性自動噴塗：現在電子生產線主流用的方式，靠數控噴頭精準控制塗覆範圍和厚度，不用人工貼膠帶遮擋，是提高塗層品質、減少次品率的核心設備。
六、品質檢測：螢光檢測及厚度測量
為了確認塗層有沒有塗全、塗到位，高端塗層裡都會加UV螢光劑，檢測起來很方便：
- UV螢光檢測：用紫外線燈（黑光）一照，塗了塗層的地方會亮藍色，工人一眼就能看出哪裡漏噴了、哪裡塗層流掛堆積了。
- 厚度測量：用渦流儀或超音波儀器檢測，不用破壞電路板。塗層太薄起不到防護作用，太厚的話，溫度變化時容易開裂。

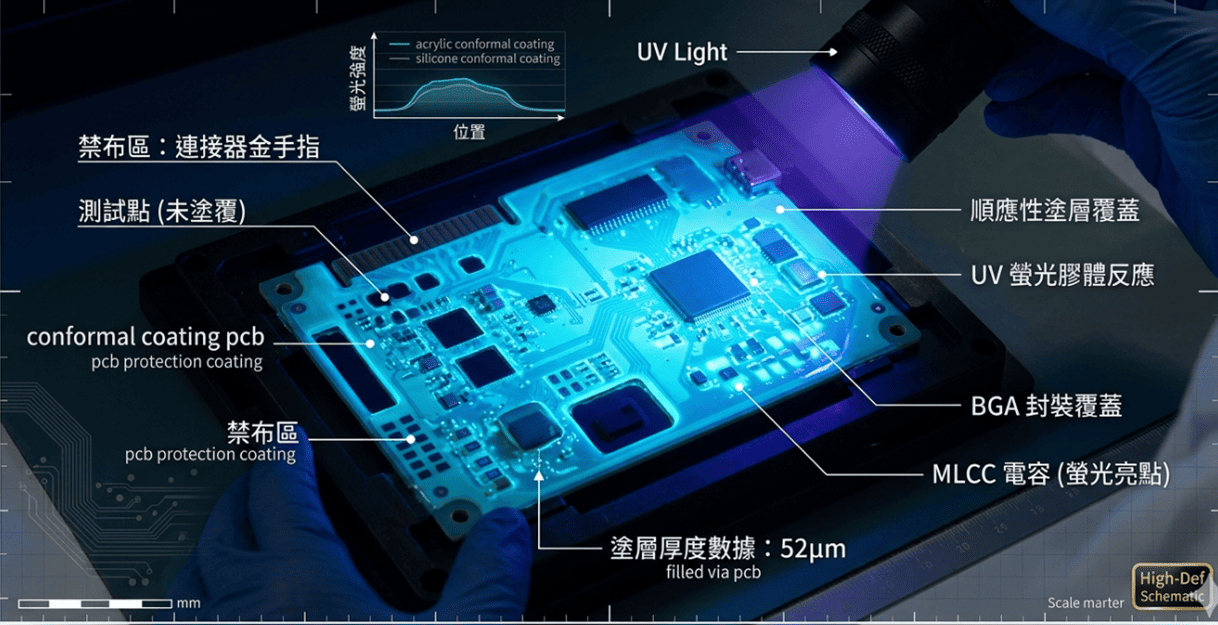

圖1. Conformal Coating (防潮塗層) UV 螢光檢測示意圖
總結
電路板防潮絕緣塗層，不只是用來防潮的，更是在平衡防護效果和生產效率。
選丙烯酸塗層，生產快、返修方便，性價比高；選矽膠塗層，就是給極端環境下的設備買了份「穩定保險」。不管設備用在什麼場景，設計初期就考慮塗層適配的佈局，再用自動化噴塗工藝施工，是2026年電子製造行業裡，產品脫穎而出、穩定耐用的關鍵。
