What materials are SMT stencils made of?

Made from 304HTA stainless steel with precision tolerance up to ±0.003 mm for accurate paste deposition

What is the lead time for SMT stencil production?

Production time is typically 12 hours for standard stencils. Turnaround may vary based on complexity and custom requirements.

Can I order an SMT stencil together with my PCBs?

Yes, after selecting all PCB parameters on the PCB order page, roll to the bottom of the same page and select the "Stencil" option to start your SMT stencil order.

SMT 鋼網 | 高精密 PCB 鋼網製造

什麼是 SMT 鋼網？

SMT 鋼網又稱 PCB 鋼網是用於 PCB 組裝的高精密不鏽鋼鋼網。它具備雷射切割開孔，能精準對齊 PCB 焊墊，確保穩定一致的錫膏印刷品質，將橋接或偏移等焊接缺陷降至最低，進而實現可靠且高品質的 PCB 組裝。

JLCPCB 鋼網總覽

JLCPCB 鋼網服務是我們繼 PCB 打樣服務後，最早推出且最成熟的生產線，深受全球數百萬名工程師信賴。為了確保穩定一致且精準的 SMT 印刷品質，我們持續投資先進製造設備，引進超過 30 台高精密雷射切割機，並選用 304 HTA 不鏽鋼，將公差控制在極致的 ±0.003mm 以內。

我們專精於高精密雷射切割鋼網技術，支援錫膏及紅膠製程應用，助力達成高品質的 PCB 組裝。JLCPCB 提供多樣化的電路板鋼網客製化選項，包含有框與無框鋼網、階梯鋼網、奈米塗層、電解拋光以及耐超音波清洗膠。這些工藝升級能有效改善錫膏脫模效能、提升 SMT 一次通過良率，並針對混合技術與高密度 PCB 優化印刷表現。

JLCPCB 鋼網種類

SMT 鋼網可依據網框種類與製造製程進行分類

依鋼網框架分類

此類別主要是根據鋼網是否具備網框，以及其支撐方式來區分。

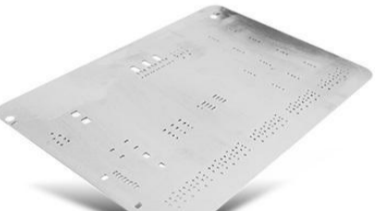

無框鋼網

• 不含網框的獨立不鏽鋼箔片

• 使用更具彈性且節省儲存空間

• 小量生產或手動組裝的理想選擇

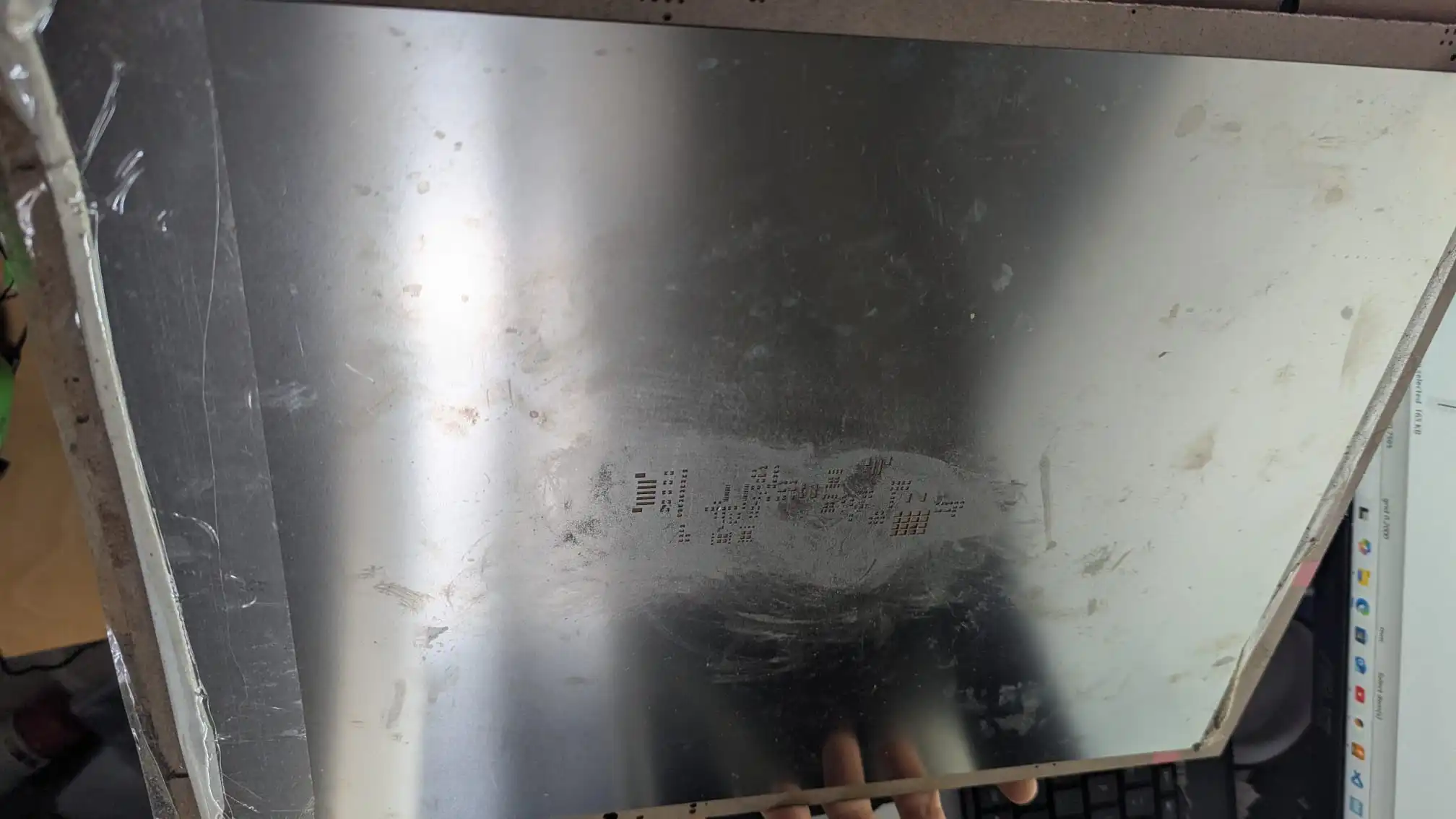

有框鋼網

• 鋼網已固定於鋁框或鋼框內

• 易於操作且定位精準

• 適用於全自動貼片機生產線

依製程與表面處理分類

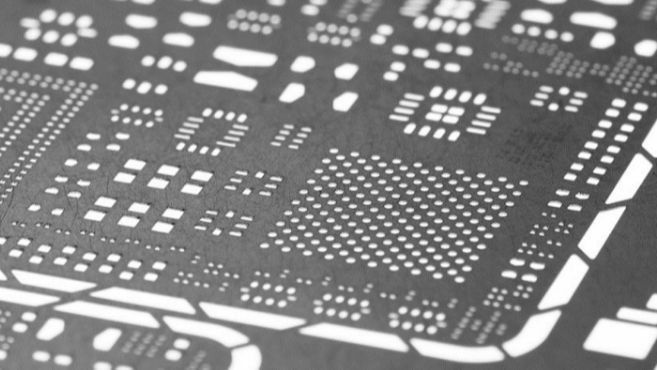

奈米塗層

錫膏脫模更順暢、印刷更均勻、減少清洗頻率——是 BGA、QFN 及其他細間距元件的理想選擇。

了解更多奈米塗層鋼網 >

電解拋光

有效去除微小毛邊、平滑開孔內壁並提升錫膏脫模效率，與奈米塗層堪稱完美絕配。

階梯鋼網

階梯鋼網具備局部厚度變化的特性，能精確控制錫膏印刷量，完美適配細間距與高密度元件的組裝需求。

耐超音波清洗膠

stencil page ultrasonic resistant adhesive

確保有框鋼網在印刷時的穩定性，防止震動或偏移；具備高強度黏著、耐熱及耐腐蝕特性。

JLCPCB 鋼網製程能力

鋼網類型	有框式與無框式
鋼網材質	304 HTA 不鏽鋼
最小開孔尺寸	>0.08mm
切割公差	±0.003mm
切割技術	高精度雷射切割
製造能力	超過 30 台 LPKF 雷射切割機運作中
鋼網檔案格式	Gerber 檔（須包含錫膏層）、DXF
奈米塗層	適用於所有類型的鋼網
階梯鋼網	僅限有框式鋼網可選
超聲波耐性膠	僅限有框式鋼網可選
製作時間	最快建造時間：12 小時注意：最終製作時間可能因所選的鋼網規格和訂單確認時間而異。
鋼網運送	如果您同時訂購 PCB 與鋼網，尺寸在 280 × 280mm 以内的鋼網可與 PCB 一起運送。然而，若您選擇快遞（例如 DHL, FedEx），尺寸超过 280 × 280mm 的鋼網將會分開運送。

了解更多鋼網製程能力 >

「如何在 JLCPCB 透過三種選項訂購 PCB 鋼網？

為什麼選擇 JLCPCB 的 SMT 鋼網？

卓越的印刷品質

採用 30 餘台高精度雷射切割機製造，鋼網開孔潔淨無毛邊，品質一致。選用 304 HTA 不鏽鋼材質，公差精確至 ±0.003mm，確保錫膏印刷精準；此外還提供選配的奈米塗層與電解拋光，可有效改善脫模下錫效果、減少橋接，並提升 SMT 直通率。

具競爭力的價格與快速交貨

高精度雷射切割鋼網僅需 3 美元起 (100 × 100mm)。並以極具競爭力、業界領先的價格，提供優質奈米塗層與電解拋光服務。

全自動雷射切割確保生產最快僅需 12 小時。多數鋼網訂單在確認後 24 小時內即可出貨。

全面客製化支援

提供有框與無框鋼網，支援全方位的客製化服務，包含尺寸、外型、厚度、拼板設計，以及將大型無框鋼網拆分為多片製作；此外更提供奈米塗層、電解拋光、階梯鋼網及耐超音波清洗膠等進階製程選項，滿足多樣化的 PCB 組裝需求。

PCB 鋼網常見問題

可以。新用戶訂購 SMT鋼網（尺寸 ≤ 380 × 280 mm）時，新用戶鋼網優惠券可全額抵扣鋼網費用。您只需支付運費及 1 美元的通關費用。
