儲能電站、車載電控、海上風電變流器的 PCB，服役環境常年高濕，設計壽命動輒十年起步。這類客訴有個共同特徵：設備間歇性死機或漏電保護誤動作，拆板送回實驗室量測，絕緣電阻又恢復正常，復測復現不了。折騰幾輪後把板子做切片，才在玻纖布層裡找到那根細如髮絲的金屬絲，PCB CAF 失效的排查至此才算摸到門。
CAF（導電陽極絲）是銅離子在高濕高壓下沿玻纖與樹脂界面電化學遷移形成的導電通道，屬於典型的 PCB 絕緣失效。它和表面枝晶不是一回事：枝晶生長在板面看得見的位置，CAF 躲在基材內部，常規目檢和簡單量測都抓不到它。PCB 耐濕可靠性做得好不好，很大程度上就看對 CAF 的認知深度。
注意事項
CAF 屬於藏在 PCB 基材內部的絕緣可靠性失效，外觀檢查正常並不代表沒有風險。設計、材料與製程必須同時管控，才能降低濕熱環境下的長期失效機率。
一、CAF 失效機理與典型形貌
CAF 生長需要四個條件同時成立：濕氣提供電解環境、導體間存在直流偏壓、玻纖／樹脂界面存在親水通道、陽極有銅源。通電後陽極銅氧化溶出 Cu+，在電場驅動下沿玻纖束表面向陰極遷移，沿途還原堆積成絲狀或樹枝狀沉積，最終把相鄰導體連通。切片金相下，CAF 細絲貼著玻纖輪廓走，這是和金屬枝晶最直觀的區分特徵。高發位置有規律：鍍通孔孔壁到孔壁、孔到相鄰走線、內層平行導體之間，哪裡間距小、哪裡鑽孔應力大，哪裡就是重災區。
二、無鉛化之後 CAF 問題為何明顯放大
早年有鉛製程回流焊峰值溫度約 220°C，無鉛化之後推到 245～260°C，板材承受的熱衝擊上了一個台階。玻纖表面處理劑與環氧樹脂的界面在反覆熱衝擊下產生微裂紋，濕氣順著裂紋滲入，恰好構成 CAF 生長的現成通道。疊加高密度互連（HDI）電路板孔間距不斷縮小、內層電壓越來越高，CAF 從小眾失效模式變成車規與儲能客訴清單裡的常客。FR-4 抗 CAF 性能不再是板材規格書裡可以忽略的備註項。

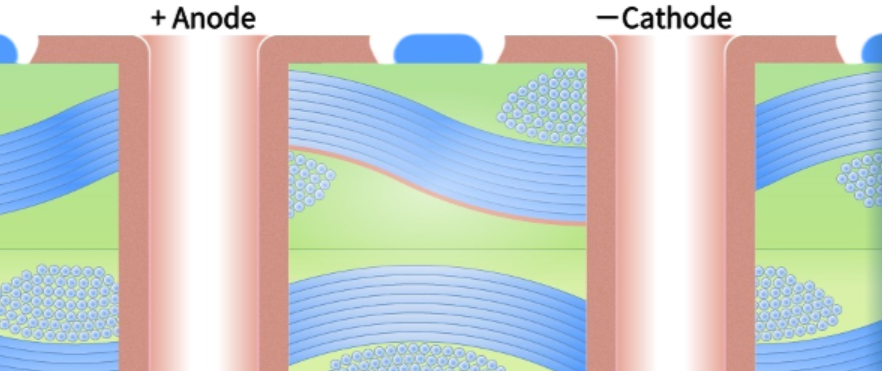

圖：CAF 沿玻纖界面剖面與導通路徑
三、量產環節兩大誘因
CAF 測試做過千百次，真正量產翻車的誘因往往樸素得多：
- 鑽孔與除膠渣留下隱患通道。鑽頭磨損鈍化、進給轉速參數不匹配，孔壁產生毛刺與微裂紋；等離子或高錳酸鉀除膠渣處理不足，孔壁殘留環氧膠渣，除膠過度又把玻纖表面刻蝕得過於親水。兩種極端都在給 CAF 鋪路。
- 板材與濕度管控鬆動。圖省錢選了未做 CAF 驗證的普通板材，或板材開封後烘板不及時、真空包裝破損仍上線，含水率超標的板子過回流焊，等於把電解液提前封進了基材。
四、CAF 測試與防控實操準則
1測試方法與判據
- PCB CAF 測試按 IPC-TM-650 2.6.25 執行：梳型測試板置於 85°C、85%RH 環境，導體間施加直流偏壓（常見 50～550 V，按實際應用電壓折算），連續監測 500～1000 小時，絕緣電阻下降超過一個數量級即判定失效。
- 新板材導入、鑽孔參數變更、助焊劑或清洗製程變更三個節點必測，報告歸檔備查，車規客戶審核幾乎必查這一項。
CAF 測試與判定重點
環境條件：85°C、85%RH，並依實際應用施加直流偏壓。
監測時間：連續監測 500～1000 小時，記錄絕緣電阻變化。
判定原則：絕緣電阻下降超過一個數量級時，應判定為失效並追查材料與製程原因。
2材料與間距設計
- 板材鎖定抗 CAF 材料：優先選無鹵中 Tg 以上、板材廠提供 CAF 驗證報告的型號，規格書明確寫入抗 CAF 要求，而非只標示玻璃轉移溫度（Tg）值。
- 孔到孔、孔到線淨空按偏壓等級拉開：相鄰孔壁間距不少於 0.6 mm，孔到內層走線不少於 0.5 mm，高壓區域在此基礎上再放大一倍。
3製程與儲運管控
- 鑽孔段管控鑽頭壽命與進給參數，除膠渣處理強度用切片確認，既要除淨膠渣又不能咬傷玻纖。
- 板材上線前 110～120°C 烘板 2～4 小時除濕，印錫後到回流焊的等待時間寫入標準作業程序（SOP），成品出貨真空包裝配濕度指示卡。

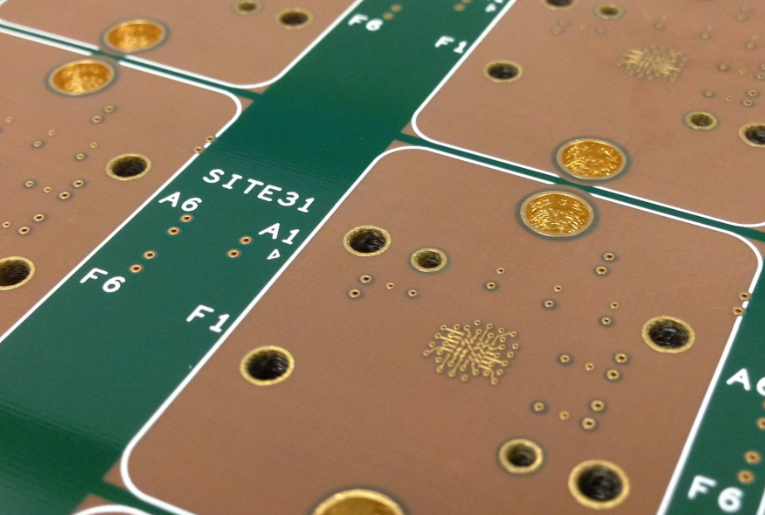

圖：CAF 試板結構細節圖
結論
CAF 可怕之處不在於失效機理複雜，而在於它是一場持續數年的慢性反應，出貨前的任何一道常規檢驗都攔不住它。防控的關鍵是把工作前移：選型階段鎖定抗 CAF 板材並索要驗證數據，設計階段把孔間距按電壓等級拉開，製程端管住鑽孔、除膠與濕度三個變數。該做的 CAF 測試一次都不能省，服役環境越濕熱，這筆測試費就越值。
PCB CAF 失效與材料選型常見問題
問：什麼是 PCB CAF 失效？
CAF（導電陽極絲）是銅離子在高濕、高壓與直流偏壓條件下，沿玻纖與樹脂界面形成的內部導電通道。它藏在基材內，不一定能透過目視或一般絕緣量測發現。
問：CAF 與表面金屬枝晶有什麼不同？
表面枝晶通常生長在板面，CAF 則沿玻纖束與樹脂界面在板材內部遷移。切片金相觀察時，CAF 細絲會貼著玻纖輪廓延伸，這是兩者的重要差異。
問：CAF 測試通常採用哪些條件？
可依 IPC-TM-650 2.6.25 執行梳型測試板試驗，常見條件為 85°C、85%RH、直流偏壓 50～550 V，連續監測 500～1000 小時；絕緣電阻下降超過一個數量級時，通常判定為失效。
問：如何選擇抗 CAF PCB 材料？
優先選擇板材廠提供 CAF 驗證報告的抗 CAF 材料，並將抗 CAF 要求寫入材料規格。不能只看玻璃轉移溫度（Tg），還要確認玻纖處理、樹脂系統與濕熱偏壓測試數據。
問：PCB 設計如何降低 CAF 風險？
應依偏壓等級拉開孔到孔、孔到線與內層平行導體間距；文中建議相鄰孔壁至少 0.6 mm、孔到內層走線至少 0.5 mm，高壓區再加大間距並降低不必要的鑽孔應力。
問：量產時如何控制 CAF 誘因？
重點包括管控鑽頭壽命與進給參數、以切片確認除膠渣處理強度、板材開封後及時烘板，以及在回流焊前控制等待時間與包裝濕度。新板材、鑽孔或清洗製程變更時應重新驗證。
