突破高密度互連絕緣瓶頸：PCB CAF失效邏輯與高抗性基材選用要點
1 分鐘
- 一、藏在介電層內部的短路風險：CAF的物理與電化學本質
- 二、放大CAF風險的製造與設計盲點
- 三、從材料端堵截：抗CAF銅箔基板的核心優化方向
- 四、可靠性驗證：CAF抗性測試的標準與流程
- 結語
做新能源三電、高端AI伺服器還有航太硬體的PCB設計，現在全行業都在擠密度、提工作電壓，電路板承受的物理應力與電氣負荷，早就遠超從前的常規規格。當幾百伏的偏壓加在孔距不足0.5mm的相鄰微盲孔、通孔之間時，基材內部任何微觀缺陷都會被持續放大，最終引發隱蔽的可靠性問題。
在這類高密度、高偏壓的場景裡，最讓硬體工程師和失效分析團隊頭疼的，就是藏在基板深處的陽極導電絲（Conductive Anodic Filament，簡稱CAF）。這是一種潛伏期長、很難提前排查，一旦爆發就可能造成硬體永久性損壞的基材內部電化學短路問題。下面從失效機制、誘發原因、材料選型到驗證方法，系統拆解CAF的防禦思路。
一、藏在介電層內部的短路風險：CAF的物理與電化學本質
很多人容易把CAF和PCB表面的電化學遷移（ECM，比如枝晶生長）混為一談，實際上兩者的發生層級完全不同。表面電化學遷移出現在防焊層或者組裝後的PCBA表面，誘因大多是助焊劑殘留、環境濕度過高；而CAF是典型的「次表面/基材內部」失效模式，生長路徑沿著玻璃纖維與環氧樹脂的微觀結合界面蔓延，本質上是微縫隙裡發生的微型電鍍過程。
電化學反應的完整過程
只要相鄰的金屬化通孔（PTH）之間存在直流偏壓，同時基材內部滲入了微量水氣，緩慢但不可逆的反應就會啟動：
1). 陽極（高電位端）金屬溶解：銅在陽極發生氧化反應，失去電子轉化為銅離子
2). 陰極（低電位端）水解反應：水分子在陰極被還原，析出氫氣同時生成氫氧根離子
3). 導電絲沉積生長：陽極產生的銅離子在電場驅動下，沿著玻纖與樹脂剝離形成的微縫隙向陰極遷移；遷移過程中銅離子與氫氧根結合，生成氫氧化銅、氧化銅等不溶性銅鹽，持續沉積在縫隙內部。
隨著時間累積，沉積的銅鹽會形成一條從陽極向陰極延伸的微觀導電通路。當這條通路最終接觸陰極孔壁時，就會引發微短路，直接造成PCB絕緣電阻失效。極端場景下，大電流通過CAF通道產生的高熱，還可能導致板材碳化甚至起火。

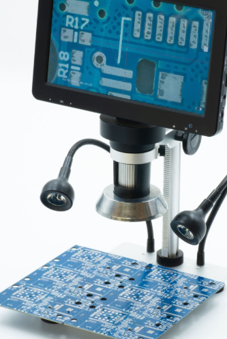

圖1. 用於觀察 PCB 內部微觀結構與失效分析的顯微檢測設備.
二、放大CAF風險的製造與設計盲點
CAF的形成必須同時滿足三個前提：電壓梯度提供遷移動力、水氣充當電解質、基材內部縫隙作為生長路徑。設計與製造環節的很多細節瑕疵，其實都是在給這三個條件「鋪路」。
1機械鑽孔帶來的微觀撕裂
機械鑽孔本身就是對基材的強力破壞過程。如果鑽頭磨損嚴重、進刀速率（Chip Load）參數設定不合理，高速旋轉的鑽頭會扯斷孔壁周圍的玻纖紗束，甚至導致玻纖與樹脂的結合面出現微剝離。這些肉眼不可見的微小縫隙，就是CAF最理想的生長溫床。
2去膠渣過度引發的芯吸效應
鑽孔後為了清除孔壁的樹脂鑽污，板廠都會做化學去膠渣（Desmear）製程。但如果高錳酸鉀溶液的咬蝕量超標，會把玻纖紗束周邊的樹脂過度掏空；後續化學銅、電鍍銅工序中，銅液就會順著這些空隙滲入基材內部，也就是業內所說的「芯吸（Wicking）」。芯吸會直接縮短相鄰PTH之間的實際絕緣距離，讓CAF失效的概率大幅上升。
3高壓佈局的微間距設計
電場強度服從 E = V/d 的規律，和間距成反比。在伺服器背板、高壓電源板這類產品上，如果為了壓縮體積，把高壓節點（比如48V、100V甚至400V匯流排）的過孔間距壓到0.8mm以下，基材內部的電場強度會呈指數級升高，銅離子的遷移驅動力被極大強化，CAF風險隨之陡增。
三、從材料端堵截：抗CAF銅箔基板的核心優化方向
面對越來越嚴苛的絕緣要求，只靠優化鑽孔參數、製程管控已經不足以支撐高階產品的可靠性。硬體設計必須在疊層規劃階段，就主動選用抗CAF等級的銅箔基板（CAF Resistant Laminate）。
抗CAF基材並不是某種全新材料，而是對傳統FR-4體系，從樹脂配方、玻纖處理到壓合工藝的全方位升級，核心優化集中在三個方向：
1玻纖表面偶聯劑的性能升級
玻璃纖維是無機物，環氧樹脂是有機物，兩者本身結合力很弱，需要依靠矽烷偶聯劑充當化學橋樑，實現界面的緊密鍵結。抗CAF級基材會採用特製的高性能偶聯劑，確保板材經歷無鉛回流焊260℃的高溫熱衝擊後，玻纖與樹脂的結合界面依然緻密，不會產生可供水分滲透的毛細孔道。
2開纖玻纖布的廣泛應用
常規玻纖布由圓柱形玻璃紗線編織而成，紗線交疊的位置容易出現樹脂浸潤不足的缺膠區，剛好成為CAF的連續生長路徑。現在的高階抗CAF材料普遍導入開纖布（Spread Glass Cloth），通過物理工藝把紗線壓扁，讓編織結構更緻密，不僅提升了樹脂浸透率，也直接打斷了銅離子遷移的連續通道。
3高純度低吸水樹脂配方優化
基材內部殘留的氯離子、酸性雜質，會顯著加速銅的陽極溶解速率。高等級抗CAF樹脂會嚴格管控雜質與游離離子含量，同時提高樹脂的交聯密度，從根源上降低材料本身的吸水率，減少內部電解質的來源。
四、可靠性驗證：CAF抗性測試的標準與流程
材料規格再漂亮，也必須通過實測驗證真實性能。對於高可靠度硬體，嚴格的抗CAF測試是新產品導入（NPI）階段必不可少的環節。
目前業內最權威的測試標準是IPC-TM-650 2.6.25方法，這是一項條件嚴苛的加速壽命測試，核心流程如下：
1). 專用測試載板設計：需要定製測試板，板上佈滿交錯排列的通孔與微盲孔陣列，覆蓋孔對孔、孔對線、線對線多種間距規格，通常會涵蓋0.2mm~0.8mm的多個極限間距。
2). 高溫高濕加偏壓測試（THB）：測試板放入環境試驗箱，常規工規條件為85℃/85%RH，車規級等更高要求的場景會提升至125℃；同時向相鄰孔陣持續施加10V~100V的直流偏壓。
3). 實時絕緣電阻監測：測試時長通常為500~1000小時，全程用高阻計系統持續採集每組測試網絡的絕緣電阻值。當絕緣電阻出現連續數量級下降、跌破10^7Ω或10^8Ω的判定閾值時，即認定為絕緣失效。
測試結束後，失效分析團隊還會對異常孔位做金相切片，藉助掃描電子顯微鏡（SEM）與能量色散X射線光譜儀（EDX）觀察截面，確認基材內部是否存在陽極導電絲，完成最終的失效定位。

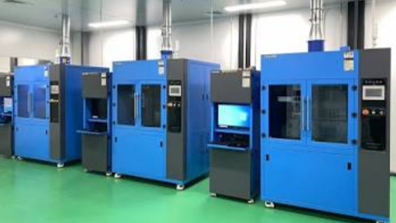

圖2. CAF 耐久性驗證的大型恆溫恆濕溫控測試箱
結語
在低頻、寬間距的產品時代，PCB更多隻是承載元件、實現佈線的被動機械載體。但隨著先進封裝與高壓系統快速迭代，孔距每縮小一檔、工作電壓每提升一級，都是在逼近材料的物理極限。
理解CAF的生長邏輯，本質上是要求硬體工程師轉換思路——不能再把PCB當成靜態的機械結構，而要將其視為一個具備電化學活性的系統。只有在佈局階段嚴格規範高壓孔間距，選料時優先選用符合規範的抗CAF基材，同時嚴格把控鑽孔、去膠渣等關鍵製程，才能真正堵死基材深處的隱蔽短路風險，支撐終端產品長達十年以上的高可靠運行。
