PCB數控鑽孔加工公差：孔徑設計與生產流程的實操
1 分鐘
- 一、分清兩個基礎概念：成品孔徑≠實際鑽孔尺寸
- 三、PCB鑽孔公差詳解：兩類通孔的誤差控制標準
- 四、平衡生產成本與交期：統一標準鑽孔尺寸表
- 總結：結合加工公差做穩健的硬體設計
用EDA軟體畫PCB時，加入過孔、插件焊盤只需要簡單操作，圖面上的孔尺寸規則、圓心完全重合。但一旦導出光繪圖文件交給PCB工廠，轉換成數控鑽床加工代碼後，圖面上理想化的幾何尺寸，就要面對工具機震動、鑽頭偏斜、電鍍化學處理帶來的尺寸偏差。
硬體調試裡很容易碰到一件糟心事：高價採購的高密度連接器接腳，組裝時根本插不進剛打樣完成的PCB。出現這類問題，大多是設計師沒分辨兩個基礎概念：軟體裡標註的孔徑，和工廠實際鑽孔使用的鑽頭尺寸。
想要做出穩定可靠的硬體產品，不管是高頻電路保證阻抗連續，還是大功率元件保證裝配牢固、載流穩定，硬體設計師都必須搞懂PCB鑽孔尺寸的定義，以及整套配套公差規則，打通設計端和生產工廠之間的認知差。
一、分清兩個基礎概念：成品孔徑≠實際鑽孔尺寸
這是新手設計師最容易踩踏的設計迷思。我們在繪圖軟體裡填寫的孔徑數值，指的是成品孔徑（FHS），也就是PCB加工完成、交付到手後，能夠直接組裝元件接腳的孔洞內徑。
工廠實際鑽孔時，不會直接選用和完成孔徑一樣大小的鑽頭加工，兩種孔的加工邏輯完全不同。
對於金屬化通孔（PTH），鑽孔完成後還要做沉銅、整板電鍍工序。為確保孔壁導電能力及結構強度，孔壁會鍍上20~25微米銅層，換算單位約1mil。銅層附著在孔壁兩側，單邊厚度為1mil，孔洞整體直徑會縮小2mil，折合0.05mm左右。如果PCB後續還要做噴錫、化鎳金等表面處理，孔洞內徑還會再縮小一點。
工廠製程工程師處理生產文件時，會統一做鑽頭尺寸補償，計算公式可以簡單記為：
實際鑽孔鑽頭尺寸 = 設計成品孔徑 + 電鍍、表面處理預留補償量（常規補償區間0.1~0.15mm。）
這也能解釋一種常見情況：設計師查看內層走線，認為鑽孔和線路間距充足，但工廠反饋鑽孔會破壞內層線路。根源就是工廠實際使用的鑽頭，比圖面標示的成品孔徑更大。

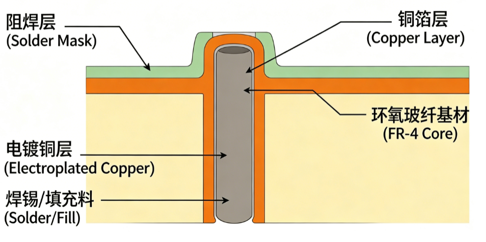

图 1：镀通孔 (PTH) 物理截面剖析
二、機械鑽孔最小尺寸限制：板材厚徑比帶來的製程約束
現在穿戴式裝置、射頻電路板整合度持續提升，BGA晶片接腳間距不斷縮小，設計師常會想要使用更小的鑽孔。常規數控機械鑽孔能做到的最小尺寸普遍在0.15~0.2mm，很難繼續縮小，核心限制來自物理加工條件，關鍵參考指標是板厚孔徑比（縱橫比）。
計算方式：板材總厚度 ÷ 實際鑽孔鑽頭直徑。
舉個例子，常用1.6mm標準板材，如果選用0.2mm鑽頭加工，厚徑比達到8:1。數控鑽床主軸轉速可達每分鐘十萬轉，細小的碳化鎢鑽頭高速切割玻纖板材時，會出現兩類加工缺陷：
- 排渣不暢：厚徑比過高，鑽孔產生的樹脂、玻璃纖維碎屑無法順利排出，殘留在孔壁形成膠渣，後續電鍍銅無法完整附著，直接造成孔內線路開路；
- 鑽頭偏位：細小鑽頭剛性差，接觸板面瞬間容易側向滑動，鑽孔位置偏移後會切斷週邊線路，引發內部短路故障。
如果不採用成本較高的雷射鑽孔製作盲孔、埋孔，常規多層板設計建議機械鑽孔最小尺寸不低於0.25mm（10mil）。一方面能降低打樣、大量生產的加工費用，另一方面可大幅提升量產良率，減少報廢板。

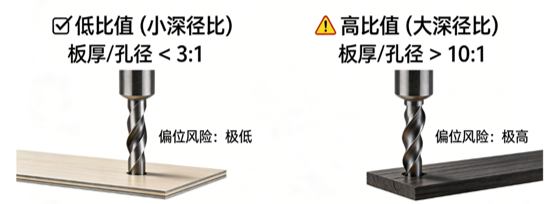

图 2：板厚孔径比 (Aspect Ratio) 与钻头偏位风险
三、PCB鑽孔公差詳解：兩類通孔的誤差控制標準
數控加工設備無法做到零誤差，工具機XY軸定位偏差、主軸轉動跳動、鑽頭長期加工磨損，都會帶來尺寸公差，設計師做封裝、佈局時必須預留公差餘裕。業界遵循IPC標準，通孔分為金屬化孔、非金屬化孔兩類，公差標準差異明顯。
1. 金屬化通孔PTH
主要用於元件接腳焊接、層間電氣導通，加工流程包含鑽孔、除膠渣、沉銅、電鍍多道工序，尺寸波動範圍較大。
行業通用公差：±0.075mm（±3mil）
設計注意事項：繪製元件封裝庫時，孔和接腳之間要預留足夠上錫空間。常規建議成品孔徑，比元件接腳最大對角尺寸大0.2~0.3mm。如果孔徑餘裕太小，一旦加工尺寸落在公差下限，元件接腳會無法插入孔洞。
2. 非金屬化通孔NPTH
多用於螺絲固定、定位柱組裝、電氣隔離，不需要孔壁電鍍，鑽孔後的尺寸基本上就是最終成品尺寸。
產業通用公差：±0.05mm（±2mil）
製程注意要點：整板電鍍工序會在板面全部鍍銅，為避免非金屬孔內壁意外鍍銅，工廠一般採用二次鑽孔，或是乾膜遮蓋孔洞的加工方式。輸出生產文件時，金屬化孔、非金屬化孔要分開建立獨立鑽孔圖層，這是專業設計的基礎規格。
四、平衡生產成本與交期：統一標準鑽孔尺寸表
不少經驗不足的設計師繪圖時隨意設置孔徑，一塊板上出現0.27mm、0.31mm這類無規律非標尺寸，會給PCB工廠加工帶來很大麻煩。
數控鑽床刀具存放容量有限，圖面孔徑規格過多，工具機需要頻繁停機更換鑽頭，不僅降低單位時間加工數量，還會直接拉高加工報價。成熟研發團隊都會制定內部標準鑽孔尺寸表，統一全項目孔徑規格。工廠常備鑽頭規格，一般以0.05mm為一檔劃分。
日常設計可參考這套標準化孔徑分組：
- 小型訊號過孔：0.20mm、0.25mm、0.30mm
- 通用訊號過孔：0.35mm、0.40mm、0.50mm
- 小型裝置、排針插件孔：0.80mm、0.90mm、1.00mm
- 大電流焊孔、設備固定螺絲孔：1.20mm、1.50mm、2.00mm、3.20mm（適配M3螺絲）
整塊PCB所有孔洞統一選用標準規格，能大幅減少換刀次數，工廠生產排單更快，加工價格也會更低。
總結：結合加工公差做穩健的硬體設計
不管是車載雷達主控板，或是高精度模數混合電路板，電子產品工作頻率、整合度持續提升。鑽孔尺寸公差不只是工廠質檢單上的一組數據，更是銜接圖設計與實體生產的關鍵門檻。
資深硬體設計師的核心優勢，在於充分尊重PCB生產流程限制。不要一味追求極小鑽孔尺寸，充分了解鑽孔偏移、電鍍銅層厚度、裝配應力帶來的尺寸變化，在設計階段提前預留0.1mm左右的餘量。這些看似細微的尺寸補償，能讓產品在高頻工作、冷熱循環的複雜工況下，維持穩定可靠的整體效能。
