現代電子製造的熱力學核心：回流焊工藝
1 分鐘
在電子產品邁向極度微型化與高頻化的今天，PCB焊接工藝的穩定性直接決定了終端產品的壽命與可靠性。作為表面貼裝技術SMT中最為關鍵的環節，回流焊不僅僅是簡單的加熱與冷卻，而是一場涉及流體力學、冶金反應與精準熱控的複雜工程。
一、焊接的基石：焊膏的科學
一切完美的焊接都始於PCB焊膏的正確應用。焊膏並非單一物質，而是一種由懸浮在觸變性助焊劑中的球形合金粉末構成的非牛頓流體。
1. 合金成分與顆粒度：現代無鉛工藝多採用 SAC305（錫銀銅）合金。顆粒度（Type3至Type6）的選擇取決於鋼網的開孔尺寸。01005 甚至 008004 元件，必須使用更細的Type 5/6焊膏以防止印刷缺失。
2. 助焊劑的多重任務：在SMT回流過程中，助焊劑需在特定溫度下激活，清除焊接表面的氧化層，降低熔融金屬的表面張力，並在冷卻前防止二次氧化。
3. 印刷質量（SPI）：約60%-70% 的焊接缺陷（如橋接或少錫）追根溯源都來自印刷階段。控制焊膏的黏度與印刷壓力是確保後續回流成功的前置條件。
二、回流焊爐的構造與熱傳遞機制
高性能的回流焊爐是實現高良率的物理保障。現代設備通常包含8到12個獨立溫區，透過強制對流將熱量均勻傳遞至PCB表面。
- 強制對流技術：與早期的紅外加熱不同，強制對流能更有效地減少陰影效應（即大元件遮擋小元件導致的受熱不均）。
- 氮氣環境的必要性：在高可靠性產品（如車載電子或航空航天）中，爐內氧含量通常控制在 500ppm 以下。氮氣能顯著提升潤濕性，縮短潤濕時間，並減少焊點空洞率。
- 雙面回流挑戰：現代PCB多為雙面貼裝。第二次回流時，底面重型元件可能因重力脫落，這要求工藝工程師精確計算表面張力與元件重量的比例。

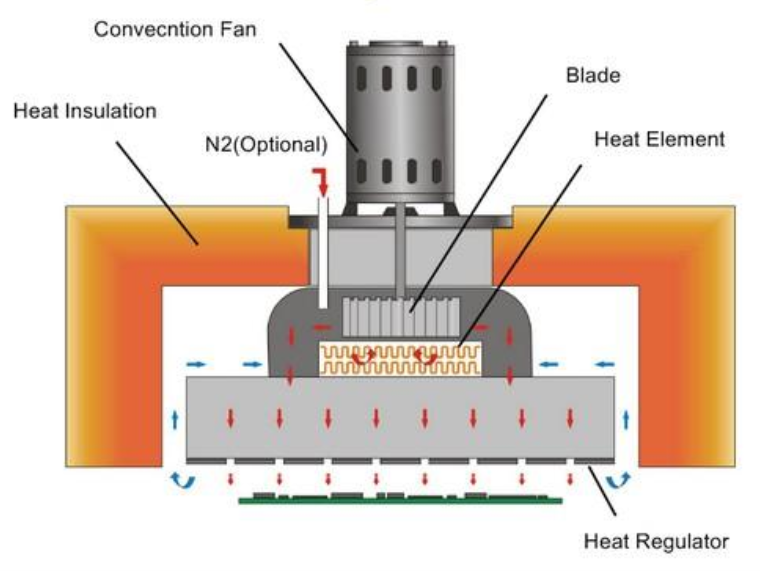

圖1. 回流焊盧的結構示意圖
三、核心工藝控制：回流焊工藝曲線
理解回流焊工藝的靈魂在於掌握溫度曲線。一條標準的無鉛回流曲線通常分為四個階段，每個階段對焊點的形成都有其獨特的物理意義。
1. 預熱區
溫度從室溫升至150°C 左右，升溫速率通常控制在1-3°C/s。
- 目的：使 PCB 與元件均勻受熱，蒸發焊膏中的部分溶劑，防止因升溫過快導致的熱衝擊或錫膏飛濺。
2. 恆溫浸潤區
溫度維持在 150°C 至 180°C 之間，持續 60-120 秒。
- 目的：此步驟對於去除氧化層至關重要。助焊劑的活性被充分激發，同時印製電路板上熱品質各異的不同原件（例如大型電感器與小型電阻器）均能達到熱平衡狀態，從而在進入回流焊接區時有效減小的溫差。
3. 再流焊接區
這是曲線的高峰，溫度超過合金熔點（SAC305為 217°C），峰值溫度通常在235°C至 250°C之間。
- 目的：焊膏完全熔化並潤濕焊盤與元件引腳。此階段會發生複雜的化學反應，形成金屬間化合物。金屬間化合物的厚度必須適中，過薄則焊接不牢，過厚則焊點脆化。
4. 冷卻區
以-3至-4°C/s的速率降溫。
- 目的：快速冷卻能使焊點晶粒細化，提高機械強度和疲勞壽命。冷卻過慢會導致晶粒粗大，影響焊點長期可靠性。

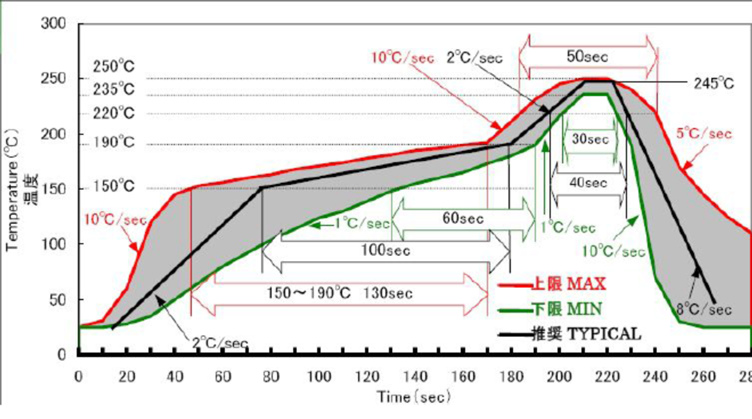

圖2. 典型的 SAC305 無鉛回流焊接溫度曲線
四、決策指南：波峰焊vs.回流焊
工程師在選擇PCB焊接製程時，通常需要在波峰焊接和回流焊接之間做出選擇：
| 維度 | 回流焊 (Reflow) | 波峰焊 (Wave) |
| 主要應用 | SMT 元件（無引腳或短引腳） | THT 插件元件、底面膠點元件 |
| 精密度 | 極高，可支持 0.3mm Pitch | 較低，容易產生橋接（Bridge） |
| 自動化程度 | 全自動化，集成度高 | 需較多人工干預或載具設計 |
| 熱應力控制 | 精準，分布均勻 | 較強的局部熱衝擊 |
發展趨勢：隨著元件尺寸不斷縮小，通孔回流焊接技術變得越來越普及。該技術允許使用回流焊接製程焊接帶引腳的元件，從而簡化了生產流程，並逐漸取代了波峰焊方法。
五、常見焊接缺陷與根因分析
即使在最先進的SMT回流生產線上，缺陷依然不可完全避免。理解其物理根源是持續優化的關鍵：
1. 立碑效應：常見於0201等微小元件。根源在於兩端焊盤受熱不均或錫膏熔化時間差，導致表面張力不平衡將元件拉起。
2. 空洞：存在於BGA或QFN大面積焊盤下方。過多空洞會降低熱傳導能力與機械強度。解決方案通常包括優化浸潤區時間或採用真空回流技術。
3. 錫球：通常與預熱區升溫過快或焊膏吸濕有關。
4. 冷焊：峰值溫度不足或液相時間太短，導致金屬間化合物未能正常形成，焊點表面黯淡且強度極低。
結論
回流焊是電子製造中科學與經驗的結合。從焊膏的選擇到回流焊爐溫區的精細調研，每一個參數都影響著產品的最終品質。對於研發工程師而言，深入理解焊接過程中的冶金學原理與熱動力學邏輯，不僅能提升產品的良率，更能為硬體創新提供堅實的工藝保障。
