適配HDI高階製程普及趨勢：Gerber X2/X3、ODB++與IPC-2581

最初發布於 Sep 22, 2026, 更新於 Sep 22, 2026

1 分鐘

車用電子、AI伺服器、低軌衛星通訊需求持續放量，六層板、八層任意層互連HDI板已經是常規訂單，板廠產線全面導入智慧化CAM與自動化曝光設備。硬體工程師打樣階段最頭疼的並非佈線本身，而是製造檔案包反覆被板廠工程師退回：阻抗備註缺失、槽孔鑽帶漏標、層別順序對不上，一來一回，兩週打樣週期直接報廢一半。統計下來，打樣延期的理由裡，檔案格式與資訊完整性問題佔了相當比重。

PCB製造檔案三十年來經歷三次疊代：早期RS-274X標準Gerber只承載純圖形，ODB++把疊層、鑽孔、網表、元件資料打包成單一資料庫，IPC-2581則以中立XML格式打通設計到製造的全數據鏈。三套格式如今同時活躍在供應鏈裡，各自有擁護者，工程師若不了解底層差異，輸出階段就會吃暗虧。

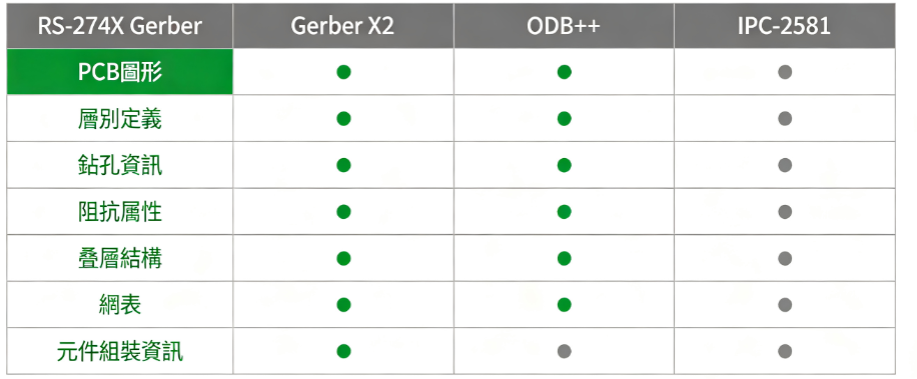

一、三套格式的技術底層差異

Gerber本質是矢量光繪語言，RS-274X把座標、光圈（Aperture）、D碼指令寫進單一檔案，三十年相容性讓它成為板廠CAM的通用語言。Gerber X2在圖形基礎上增加屬性區塊（TF、TA、TO指令），把檔案功能、孔屬性、物件屬性寫進光繪檔，CAM軟體讀了就能自動分辨阻焊層、字符層與鑽孔圖。Gerber X3再進一步，把元件位號、貼裝資訊納入，朝組裝資料一體化走。

ODB++出身Mentor（現歸西門子），1995年即定型：整個設計壓縮成一個.tgz檔，內部以階層式結構管理疊層、鑽孔、網表與元件，缺了哪一塊一目瞭然。IPC-2581由IPC協會主導，單一XML文本承載幾何、疊層、材料、網表、元件全量資訊，思科、英特爾等大廠組成的聯盟持續推動，強項是資料中立與長期可追溯。車間裡的叫法也亂：老工程師口中的「光繪帶」就是Gerber，歐美系板廠愛問「ODB包」，軍工與車規客戶的採購規格書近年開始明寫IPC-2581。

二、智能格式為何被板廠追捧

傳統Gerber檔案只有圖形，沒有網表。板廠CAM收到六層板光繪帶，要靠軟體重新描線重建網表，再與客戶附的IPC-D-356A網表比對，開路短路全靠這一步攔。阻抗控制更麻煩：線寬、介質厚度、介電常數分散在工程備註裡，工程師抄錯一個數，整批板阻抗就偏了。

Gerber X2的屬性、ODB++與IPC-2581的結構化資料，讓DFM引擎直接讀到原始設計意圖：哪些網路是阻抗線、哪些孔是背鑽孔、板邊哪些區域禁佈元件。NPI導入時溝通成本能降一半以上，這也是高階HDI板廠優先接收智能格式的根本原因。

三、量產環節常見檔案缺陷

檔案格式只是載體，真正讓產線踩坑的是資訊斷鏈。兩類問題反覆出現：

層別資訊缺失導致疊層錯位。純RS-274X光繪檔不帶層序定義，全靠檔名約定與README文件約定俗成。工程師命名隨意、壓縮包裡混入舊版本檔案，CAM按字母排序就把接地層與電源層對調，六層板做出來內層全反。這類錯誤目檢很難發現，要到功能測試甚至整機階段才暴露。
屬性與備註斷鏈造成DFM誤判。阻抗線沒有在Gerber X2裡掛屬性、鑽孔表遺漏槽孔長寬、成型層沒標註V-cut角度與殘厚，CAM系統只能按預設規則放行，微帶線阻抗偏差超過±10%，高速訊號眼圖直接閉合。

四、製造檔案輸出實操準則

想讓打樣一次通過，檔案輸出環節必須按板廠的閱讀習慣來組織：

1. 格式版本與交付組合

常規雙面板、四層板：RS-274X Gerber即可，但必須升級到X2，檔案功能（File Function）屬性寫全，別再讓板廠猜層別。
六層以上HDI、混壓板：優先輸出ODB++或IPC-2581，疊層結構、盲埋孔對位、背鑽深度資料一次帶齊。
檔案包固定搭配：Gerber或ODB之外，PCB fabrication drawing（製造圖）PDF不可省略，板厚與公差（±10%）、阻抗值與公差（±10%）、表面處理、孔徑公差（常規+0.08/-0.05mm）、驗收標準（IPC-A-600最新版及Class等級）逐項白紙黑字。

2. 檔案完整性自查清單

鑽孔檔用Excellon 2格式，槽孔（Plated Slot）單獨標註長寬，禁止用多個圓孔拼湊；銑外形層與V-cut層分開輸出。
阻焊層補償按板廠能力設定，常規開窗放大2~4mil；絲印層壓焊盤位置記得避讓，高密板建議取消過孔蓋油改塞孔。
附IPC-D-356A網表與MD5校驗碼，壓縮包內禁止夾帶舊版檔案與EDA備份檔。

3. DFM自檢與板廠協同

出檔前用CAM軟體自行開包復查：最小線寬線距是否符合板廠製程（常規3/3mil，HDI 2/2mil），孔到線淨空是否大於8mil，阻焊橋最小3mil，這份PCB DFM checklist逐項打勾再發包。
與板廠約定DFM回饋時效：48小時內回覆工程確認（EQ）問題，打樣週期才有保障；量產板建議簽訂拼版（Panelization）與加邊規格，避免交貨時外形與預期不符。

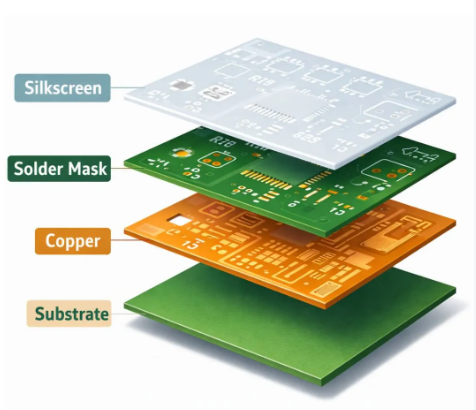

PCB 層疊結構示意圖，展示絲印層、阻焊層、銅層與基材 — 圖2. Gerber X2屬性結構與CAM讀取流程

總結

製造檔案不是設計完工後隨手導出的附屬品，它是工程師與板廠之間唯一的技術契約。Gerber X2/X3靠屬性補強守住存量相容，ODB++與IPC-2581以結構化資料承接高階製程的複雜度，長期看智能格式取代純圖形是大勢所趨。成熟團隊會把檔案輸出列入DFM自我檢測流程：版本、屬性、網表、製造圖四項齊套再發包，從源頭把打樣返工率壓下來，量產爬坡才不會被檔案問題絆住。

常見問題（Q&A）

問：Gerber X2 與 Gerber X3 有什麼不同？

Gerber X2 在圖形資料的基礎上增加屬性區塊，用於補充檔案功能、孔屬性與物件屬性等資訊。Gerber X3 則進一步納入元件位號與貼裝資訊，讓製造資料與組裝資料之間的銜接更完整。

問：為什麼本文建議高階 HDI 專案優先考慮 ODB++ 或 IPC-2581？

本文著重這兩類格式對結構化製造資料的整合能力，可將疊層、鑽孔、網表與元件等資訊集中交付。對涉及盲埋孔、背鑽與複雜疊層的專案，這有助於減少資訊分散所造成的核對與溝通問題；實際交付格式仍應先與板廠確認。

問：使用 ODB++ 或 IPC-2581，還需要提供製造圖嗎？

依本文的交付建議，仍應一併提供 PDF 製造圖，清楚記錄板厚與公差、阻抗要求、表面處理、孔徑公差及驗收標準。製造圖可讓需要工程確認的要求集中呈現，避免關鍵資訊散落在不同檔案或備註中。

問：PCB 製造檔案送出前，應優先檢查哪些內容？

先確認檔案版本一致、層別與疊層順序正確，再核對鑽孔與槽孔標註、外形與 V-cut 資料，以及阻焊、絲印、網表與製造圖是否齊全。發包前應使用 CAM 軟體重新開啟檔案包，檢查線寬線距、孔到線淨空及阻焊橋等項目，並移除舊版檔案與 EDA 備份檔。
