產線的終極試金石：PCB DFM設計規範與良率優化實務
1 分鐘
印刷電路板製造設計 (DFM)就是在設計理想與生產限制之間尋求微妙的平衡。對於電子電路設計師而言，主要目標是訊號完整性和走線密度，但在生產線上，蝕刻補償、鑽孔精度和焊接良率則成為影響實際產量和成本的關鍵指標。
一、為什麼必須嚴格執行PCB DFM檢查
很多工程師都有一個根深蒂固的誤解：以為PCB只要過了Altium、Allegro這類EDA軟體的DRC檢查，就可以高枕無憂。這其實是非常危險的想法。
DRC只檢查你的設計有沒有符合自己訂的規則，而DFM檢查，才是真正驗證這塊板子能不能突破工廠的物理製造極限。
1. 降低隱形成本：舉例來說，若你把孔徑壓到工廠工藝臨界值（0.15mm以下），雖然工廠勉強能做，但鑽頭折斷率與孔壁鍍銅不良率會大幅上升，這些額外成本最終都會轉嫁到你的報價裡。
2. 縮短交期：反覆的工程問卷（EQ）溝通，往往會浪費24到48小時的寶貴時間。如果能在發單前先做好DFM自檢，就能直接跳過溝通環節，讓工廠優先開工。
3. 確保長期可靠性：更隱性的風險在於長期可靠性：有些板子出廠時測試一切正常，但因為焊盤環寬（Annular Ring）不足，使用幾個月後，經過反覆熱脹冷縮，焊盤就會從基板上剝離斷裂。
二、核心DFM檢查清單
在做DFM分析時，有幾個物理衝突點是出錯率最高的，就算軟體沒報錯，也一定要手動逐一核對：

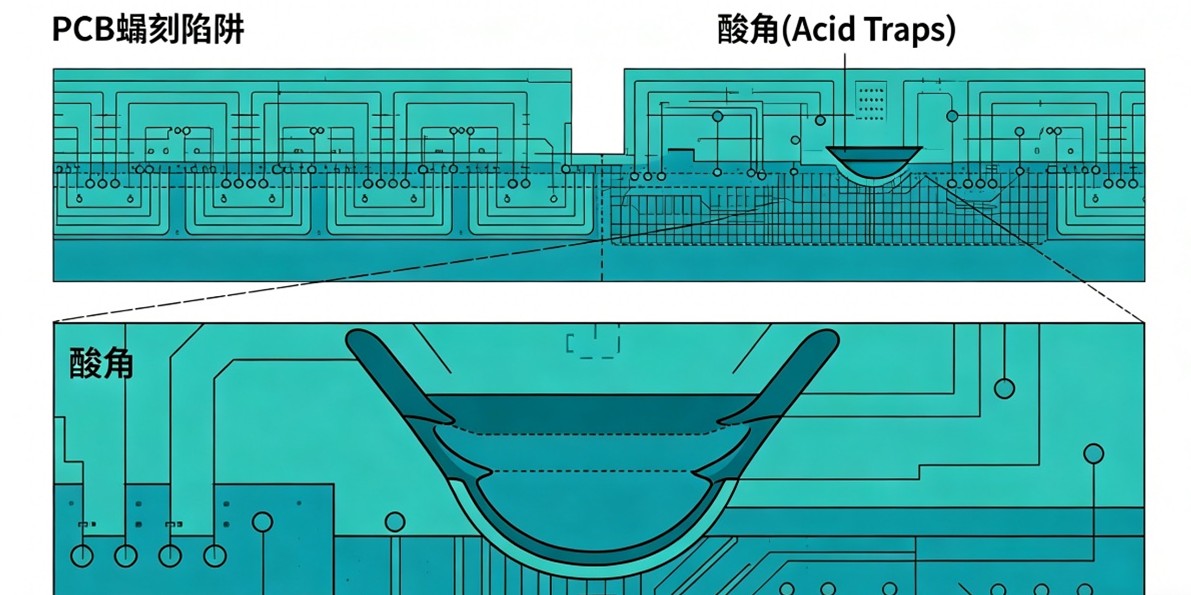

1. 銅箔絲裂（Slivers）與酸角（Acid Traps）
當兩條走線或銅箔形成小於90度的銳角時，化學蝕刻液會殘留在這些死角裡，造成局部過度蝕刻，最終把線路「咬斷」。這種問題在DRC檢查中往往不會被標註，但在DFM規範中是絕對的紅線。
為了節省佈線空間，很多工程師會把過孔直接打在SMD焊盤上。但如果沒有提前要求工廠做樹脂塞孔處理，焊接時錫膏會順著過孔流到板子背面，導致虛焊、少錫甚至墓碑效應（Tombstoning）。
3. 阻焊開窗偏差（Solder Mask Registration）
工廠的阻焊油墨印刷存在固有公差，若你把設計規則定得太緊，阻焊油墨很容易覆蓋到焊盤邊緣，造成焊接不上。業界通用的安全標準是，阻焊開窗要比焊盤單邊大2-4mil。
三、提升良率的PCB設計規則設置邏輯
正確的做法是，在Layout一開始就把DFM規範寫入EDA軟體的規則管理器裡，從源頭避免違規。
- 孔到線的距離：很多人只關注線與線的間距，卻忽略了鑽孔偏移是所有機械公差中最不穩定的一項。建議至少保留8mil的安全間距，才能有效避免鑽孔偏位刮斷走線。

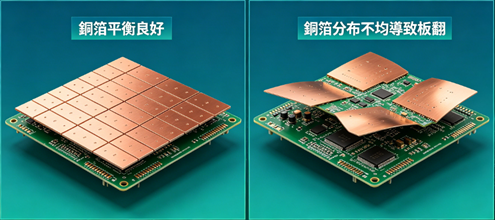

- 銅皮平衡（Copper Balance）：如果板子正面滿鋪銅箔，背面卻幾乎沒有銅面，壓合時會產生嚴重的不均勻內應力，導致板子像洋芋片一樣翹曲（Warping）。翹曲超過一定程度，自動化SMT產線的吸嘴就無法正常吸取零件，直接影響貼裝良率。
- 絲印清晰度：絲印文字絕對不能覆蓋焊盤。雖然現在大部分工廠在DFM檢查時會自動刪除覆蓋焊盤的絲印，但這樣一來很容易導致零件位號缺字、模糊不清，後續維修時找零件會變得非常麻煩。
四、高級DFM挑戰：高密度與高頻
隨著電子產品不斷向微型化、高頻化發展，DFM設計的難度也呈幾何級數上升。
- HDI與盲埋孔：當採用1+N+1階梯式疊層結構時，各層之間的對齊度（Layer Registration）就成了決定成敗的關鍵。只要疊層稍有偏移，鐳射鑽孔就會打偏，直接導致整塊板子報廢。
- 差分對的對稱性：在高頻訊號設計中，DFM不僅要確保板子能做出來，更要保證批量生產的一致性。蝕刻因子的微小波動，都會直接影響阻抗控制精度，進而導致訊號完整性嚴重惡化。
從阻抗計算公式可以看出，走線寬度w的微米級變化，都會導致阻抗值出現明顯波動。這也是為什麼高頻板的DFM要求必須精確到微米級別。
五、結論
很多工程師為了趕進度，乾脆跳過DFM分析這一步，結果往往是欲速則不達—後續要花好幾倍的時間處理不良品、重新打樣，甚至面臨客戶投訴。
2026年的電子產業，設計與製造的邊界正在快速消融。一名真正優秀的硬體設計師，不能只待在實驗室裡畫板子，還要走進工廠車間，理解生產現場的真實邏輯。透過建立完善的PCB設計規範，並嚴格執行每一次DFM檢查，你節省的不只是幾次打樣費用，更是產品搶佔市場的時間窗口與核心競爭力。
選擇像JLCPCB這類具備雲端自動DFM審核能力的製造合作夥伴，能在投單前就獲得專業的製造反饋，幫你在設計階段就提前避開大部分常見的生產陷阱。
