3D錫膏檢測（SPI）技術應用與製程管控規範
1 分鐘
- 一、從2D到3D SPI：檢測技術迭代
- 二、SPI前置管控：錫膏印刷缺陷識別與根因
- 三、閉環控制：SPI與上下游製程數據聯動
- 四、SPI統計製程管制（SPC）閾值優化
- 五、結論
一、從2D到3D SPI：檢測技術迭代
PCB錫膏印刷檢測（SPI）為SMT製程前置品質管控環節，直接影響後續焊點良率與產品可靠性。早期產業採用2D影像檢測，以頂置光源灰階對比成像為基礎僅能識別錫膏覆蓋面積、平面偏移量，無法量測垂直高度、立體體積、表面形貌等三維參數。
2D SPI不具備隱性缺陷識別能力，錫膏薄化、邊緣微塌陷、局部拉尖、微量缺錫等問題易流入回流工序，引發虛焊、冷焊、元件偏移等不良，增加返工成本與物料損耗。

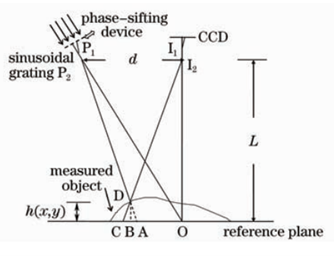

隨電子產品小型化、高密度化，3D SPI已成高精密SMT產線標準配置。3D SPI採用相位測量輪廓術（PMP），設備輸出條紋結構光投射至錫膏表面，成像單元捕獲光柵變形資訊，經演算法重建三維輪廓，完成三項核心參數量化：
- 錫膏高度：量測堆疊垂直高度，驗證刮刀刮除、鋼網脫模不均異常，確保符合規格。
- 錫膏體積：計算微米級堆疊體積，為焊點潤濕性、機械強度的直接評估指標。
- 表面形貌：識別邊緣塌陷、尖角凸起、局部缺料、表面孔洞等異常。
二、SPI前置管控：錫膏印刷缺陷識別與根因
SMT製程數據顯示，超70%焊點不良源自錫膏印刷。SPI於回流前實施全板檢測，識別分類缺陷、攔截不良PCB，避免後續工序無效加工。常見缺陷、判定標準及根因如下：
| 缺陷類型 (Defect Type) | SPI 判定指標 | 實務常見根因 (Root Causes) |
| 少錫 (Insufficient) | 體積或高度低於下限設定（例如 < 70%） | 鋼網孔（Aperture）堵塞、刮刀壓力過大、錫膏黏度異常。 |
| 多錫 (Excessive) | 體積或高度超出上限設定（例如 > 140%） | 鋼網厚度選型錯誤、刮刀速度過慢、鋼網與 PCB 之間存在間隙。 |
| 橋接 (Bridging) | 相鄰焊盤上的錫膏發生物理性黏連 | 鋼網底部有殘錫未清理、微型元件間距（Pitch）過小、印刷偏位。 |
| 偏位 (Offset) | 錫膏幾何中心與焊盤中心 X/Y 軸偏移量超標 | 定位銷磨損、鋼網張力鬆弛、PCB 生產公差累積。 |
| 拉尖 (Peak/Dog-ear) | 表面形貌高度局部突起 | 鋼網脫模（Separation）速度與路徑不優化、錫膏潤濕性不佳。 |
三、閉環控制：SPI與上下游製程數據聯動
SPI為自動化SMT產線品質動態管控的核心數據節點，透過與印刷機、貼片機雙向通訊，建立閉環控制，修正製程異常、補償微小公差，穩定製程良率。
3.1 印刷機前饋控制
SPI實時採集PCB印刷數據，連續5片及以上PCB X/Y偏移呈線性趨勢時，無論是否達報廢閾值，系統下發修正指令，驅動印刷機伺服機構調整鋼網與PCB相對位置，消除累積偏移。SPI偵測鋼網殘錫達預設值時，觸發乾式/濕式自動擦拭，預防批量橋接。
3.2 貼片機後饋補償
印刷公差處合格邊界（偏移≤規格上限10%、體積臨界）的PCB，SPI將各焊盤錫膏實際座標、體積數據傳輸至貼片機。貼片機捨棄理想焊盤中心，依真實錫膏中心調整貼裝位置，可降低回流後立碑、元件偏移缺陷發生率。
四、SPI統計製程管制（SPC）閾值優化
SPI參數配置需規避虛警、漏檢問題，建立分級管控與動態監控機制，平衡檢測精度與生產效率。
4.1 分級公差設定
禁止全板統一公差，按元件類型分級管控：
- 高精密元件（0.4mm pitch BGA、QFN、微型連接器）：錫膏體積80%~130%，偏移≤±0.03mm。
- 通用元件（1206、0805、0603阻容）：錫膏體積65%~140%，偏移≤±0.05mm。
4.2 製程能力指標Cpk監控
建立Cpk動態監控機制，每2小時統計BGA、QFN等關鍵元件Cpk值，標準為Cpk≥1.33。Cpk＜1.33時，判定印刷製程異常，立即停線排查鋼網張力、刮刀狀態、錫膏品質、設備定位精度，異常排除且Cpk恢復規格後，恢復生產。
五、結論
3D SPI為高密度電子製造中SMT品質管控的必要設備，核心作用為前置攔截缺陷、動態優化製程、實現數據化管控。
3D SPI可在錫膏熔融前識別不良PCB，不良板經洗板後可重印，降低物料損耗；透過閉環控制實現上下游製程數據聯動，修正微小偏差、預防批量不良；透過SPC規範與$C_{pk}$監控，維持製程穩定性。規範化應用3D SPI並落實精細化管控，可穩定量產良率，滿足高密度、高可靠電子產品製造要求。
