準確印刷的門檻：SMT設計指南與可靠性分析

最初發布於 Apr 20, 2026, 更新於 Apr 20, 2026

1 分鐘

1. Laser Cut Stencil PCB (雷射切割)
2. Electroforming (電鑄)
2026 階梯鋼網技術 (Step-up / Step-down Stencil)

在表面貼裝技術的生產線上，錫膏印刷是一個非常重要的步驟。錫膏模板是一個精密的工具，它可以把數位化的電路板設計圖案轉化為實體的錫膏沉積物。

隨著電子產品越來越小，SMT 錫膏模板設計已不再只是簡單的圖案複製，而是一個需要精密計算的過程，涉及流體力學、材料科學和表面工程。

一、釋膏物理學：Area Ratio 與臨界值

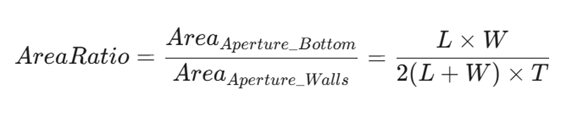

評估一個PCB鋼網的優劣，主要看釋膏效率。當刮刀壓力移除後，錫膏需要克服它與鋼網孔壁的摩擦力，才能順暢地轉移到PCB的焊盤上。要確保錫膏能夠成功釋放，工程師需要遵循面積比(Area Ratio)。

Area_Ratio_fomula

面積比需要大於0.66，才能確保錫膏的釋放是穩定的。如果比例過低，錫膏會因為對鋼網的附著力大於其重力和表面張力，而留在鋼網的孔內。這會導致焊點的錫膏不足，或者出現空焊的情況。

二、製造流程的選擇：Laser Cut vs. Electroforming

目前市場上最普及的技術。透過高能雷射光束直接蒸發不鏽鋼板。

1. Laser Cut Stencil PCB (雷射切割)

目前市場上最普及的技術。透過高能量雷射光束直接蒸發不銹鋼板。

技術特性：現代的雷射切割錫膏模板具備自動錐度控制，開孔底部會比頂部略大，這種倒錐形結構極大地利於釋膏。
後處理：為了進一步降低摩擦力，高品質的鋼網會進行「電解拋光」或納米塗層處理，將孔壁粗糙度降至最低。

2. Electroforming (電鑄)

透過鎳原子的電化學積層而成。

優點：孔壁具備原子級的平滑度，且不受雷射熱效應影響。對於超細間距的組裝，電鑄鋼網是解決錫橋與錫尖問題的終極方案。

三、厚度的藝術：PCB stencil thickness 的多維權衡

選擇 PCB 鋼網厚度是一場關於「錫膏體積」的賽局。

厚度過厚：雖然能增加大尺寸元件的焊接強度，但會導致細間距元件發生錫橋短路。
厚度過薄：有利於小型元件的印刷，但會導致大型焊盤錫量不足，引發掉件風險。

2026 階梯鋼網技術 (Step-up / Step-down Stencil)

為了在同一塊板子上兼容不同需求的元件，SMT 錫膏模板設計經常採用階梯設計：

Step-up：在局部區域增加厚度，為電源模組提供更多錫膏。
Step-down：在局部區域減薄厚度，為高密度微小間距 IC 降低短路風險。

四、關鍵設計規範：從開孔到對位

一個成功的SMT錫膏模板設計必須考慮以下DFM 指標：

1. 開孔縮減：通常鋼網開孔會比電路板焊盤縮小。這是為了防止刮刀壓力導致錫膏向外擠出，從而減少錫珠的產生。

2. 基準點：鋼網上必須具備與電路板對應的基準點。這些點不應被穿透，通常為半蝕刻並填充黑樹脂，以確保視覺對位系統的高對比度。

3. 張力管理：鋼網必須固定在張力穩定的框架上。張力不足會導致印刷過程中的「拉絲」現象，嚴重影響圖案邊緣的清晰度。

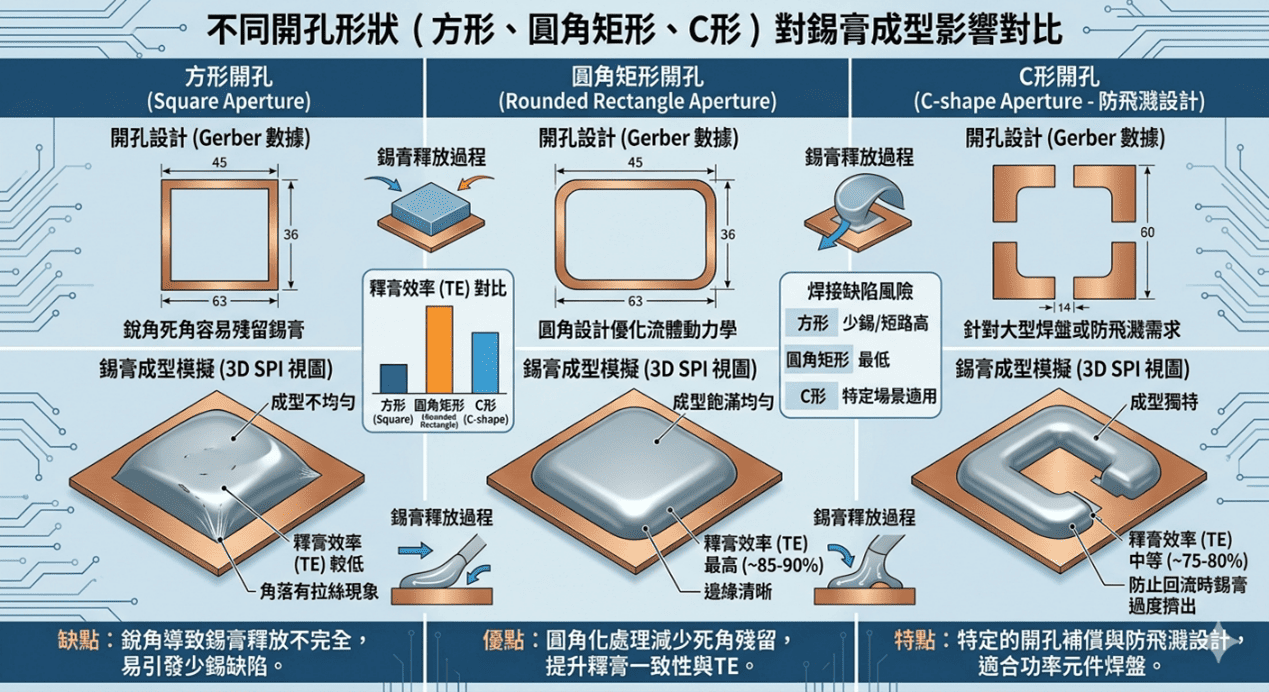

Stencil_Aperture_Shape_Square_RoundedRect_C_Shape_Solder

五、維護與壽命：避免「交叉污染」

錫膏模板是一個需要精確維護的工具：

底部擦拭：自動印刷機每隔 3-5 片板子就應進行一次溶劑擦拭，防止殘錫在開孔邊緣乾涸。
清洗劑相容性：確保清洗劑不會破壞納米塗層。
張力測試：定期使用張力計檢測。當張力下降至一定值以下時，應及時更換鋼網，防止印刷偏移。

結論：定義良率的物理起點

SMT 錫膏模板目前仍是量產的主流選擇。對於原型開發或小批量生產，錫膏噴印技術正变得越來越受欢迎。其通过喷嘴精确喷射锡膏，不需要物理鋼網。SMT 錫膏模板是电子制造中的关键工具，直接決定电路板的焊接质量。 PCB 锡膏模板的厚度通常以微米为单位进行校准，孔壁通過微觀優化處理來确保焊接质量的稳定性和可靠性。选择JLCPCB這樣具備先進雷射加工與納米塗層工藝的合作夥伴，可以帮助您在激烈的市场竞争中占据优势。
