MCPCB 散熱指南：鋁基板結構、熱阻與 V-Cut 設計
1 分鐘
- 一、三層結構微觀特性：絕緣導熱介質性能取捨
- 二、熱循環帶來的熱應力問題：熱膨脹係數匹配設計
- 三、生產加工約束與可製造性設計規範
- 四、MCPCB 結構升級：從單面到複合型散熱板材
- 透過 JLCPCB 將 MCPCB 設計投入生產
- 總結：優化熱流路徑，延長設備使用壽命
當代電子硬體研發中，熱管理早已不再是設計完成後補救的附加環節，而是決定整套設備能否穩定運作的核心前置約束條件。高功率 LED、車載 IGBT 功率模組、工業電源等裝置工作時熱功率持續走高，傳統 FR-4 板材短板完全暴露：環氧玻纖基材導熱係數僅 0.25 W/m·K，熱量很難向外傳導，極易造成晶片結溫快速升高，帶來燈光衰減、電路性能下降，嚴重時還會出現熱失控元件。
為解決普通覆銅板導熱差的痛點，金屬芯印製電路板（MCPCB）應運而生。該板材以高導熱金屬基底取代玻纖絕緣基材，重新規劃電子裝置散熱通路，成為高功率設備電路板高效散熱的核心載體。
一、三層結構微觀特性：絕緣導熱介質性能取捨
市面上最常用的單面鋁基板屬於三層複合結構，由上至下分別是銅箔線路層、高導熱絕緣介質層、金屬鋁基底，每層承擔完全不同的導電、導熱、承重作用。
- 線路銅箔層：常規選用 1 oz～6 oz 電解銅箔，除承載電路走線以外，還能作為平面均熱層。大面積鋪銅可提前分散局部集中熱量，降低晶片下方單點熱負荷，緩解局部過熱問題。
- 鋁基支撐層：多採用 5052、6061 系列鋁合金，既是整板的結構支撐件也是主要散熱載體，導熱係數可達 138～200 W/m·K，能快速把絕緣層傳導下來的熱量輸送到外部散熱器、設備殼體。
- 高導熱絕緣介質層：這是決定鋁基板散熱能力與使用壽命的關鍵。依據傅立葉導熱公式，介質熱阻和厚度成正比，和導熱係數、散熱面積成反比：
絕緣層夾在銅箔與鋁基底之間，一方面要承受高壓不擊穿，絕緣性能必須達標；另一方面要減小熱阻，要求薄層、高導熱，兩種性能需求存在天然矛盾，普通樹脂材料很難兼顧。現階段高端鋁基板絕緣層，會在環氧樹脂內填充氧化鋁、氮化鋁等奈米陶瓷顆粒提升導熱能力。
產業內絕緣層導熱係數劃分清晰，常規產品為 1.0、2.0 W/m·K，高階製程可做到 4.0 甚至 8.0 W/m·K。設計選型時要結合晶片發熱功率、整機儲熱能力匹配材料，導熱性能越高的介質，原料成本會大幅增加。

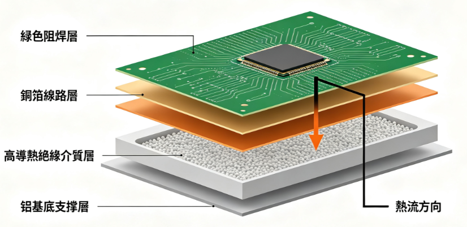

圖 1：典型單面 MCPCB 微觀疊層架構。
二、熱循環帶來的熱應力問題：熱膨脹係數匹配設計
鋁、銅、樹脂多層材料壓合在一起，散熱性能提升的同時，冷熱交替產生的機械應力會大幅降低電路板長期使用可靠性。
設備頻繁啟動停止會讓鋁基板持續經歷溫度升降循環，各層材料熱膨脹係數差距較大，內部產生相互拉扯的應力：
- 矽晶片、陶瓷基板：熱膨脹係數 5～7 ppm/℃
- 銅箔線：17 ppm/℃
- 鋁基底：23 ppm/℃
鋁基底伸縮幅度遠大於表層晶片，反覆冷熱循環後，焊點會持續承受剪切力。若絕緣層彈性不足、板材壓合殘留內應力未釋放，長期使用會出現焊點疲勞開裂、線路電阻變大，極端情況下銅箔與絕緣層分層剝離，電路板直接失效。
因此評估金屬芯板品質，不能只看導熱參數，還需要透過業界標準 IPC-TM-650 完成可靠度測試，例如 288℃ 浮錫耐熱測試、高低溫循環分層剝離測試，確認板材抗熱衝擊、抗分層能力。
三、生產加工約束與可製造性設計規範
鋁基板底部為金屬材質，外形切割、開孔加工方式及一般 FR-4 板材差異很大，佈局佈線階段必須遵守以下設計規範：
1. 絕緣耐壓與邊緣安全距離
電源類鋁基板底部一般直接固定在設備外殼接地，表層線路承載數十甚至上百伏高壓，絕緣層需高壓耐壓檢測。
為避免切割後金屬毛邊造成高壓放電穿透基底，銅箔線路邊緣距離鋁板外輪廓、固定螺絲孔內壁，最少預留 0.5～0.8 mm 空白區域，隔絕高壓電路與金屬基底。
2. 拼板 V 割製程限制
鋁材質硬度高、延展性強，數控銑刀加工損耗極高，大批量生產多採用V-Cut 拼板方式分板。
設計 V 割時需精準控制板材剩餘厚度：殘厚過小，回流焊高溫下板材剛性不足，出現板面彎曲變形；殘厚過大，分板時機械衝擊力會傳遞至板面元件，片狀陶瓷電容極易開裂損壞。

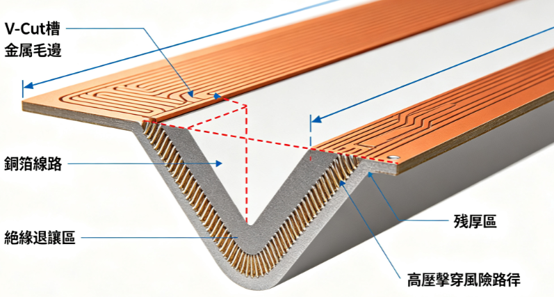

圖 2：V-Cut 製程與絕緣退讓要求。
四、MCPCB 結構升級：從單面到複合型散熱板材
設備整合度不斷提高，單面鋁基板佈線空間有限，無法整合驅動晶片、控制 MCU 等複雜電路，衍生出多種進階結構：
- 雙面／多層金屬芯板：金屬鋁／銅芯置於板材中間，內外線路依靠高導熱絕緣介質隔離。跨層走線需要特殊絕緣鑽孔、填孔電鍍工藝，先在金屬芯開孔填充絕緣樹脂，再在樹脂內部製作導通孔。加工工序複雜、成本高昂，多用於軍工、航空高功率電源設備。
- 局部嵌銅塊散熱板（Coin PCB）：僅單顆晶片發熱量大的產品，無需整板使用金屬基板，在標準多層 FR-4 板材發熱區域銑槽，嵌入銅、鋁導熱塊，直接把晶片熱量導出至設備底面。兼顧佈線空間、重量與散熱需求，是目前性價比最高的散熱方案。
延伸閱讀：鋁基板與高功率電子散熱技術
透過 JLCPCB 將 MCPCB 設計投入生產
完成導熱係數、介電強度、銅厚及 V-Cut 參數設計後，可使用 JLCPCB 的金屬芯 PCB 製造服務將散熱方案轉化為實際板件。若專案包含表面黏著元件，也可搭配 PCB 組裝服務，縮短從 Gerber 檔案到成品板的驗證週期。
總結：優化熱流路徑，延長設備使用壽命
電子產品故障機率會隨工作溫度上升快速增加，金屬芯板透過改變板材內部材料結構，優化熱傳導路徑，解決傳統板材散熱短板。
從基礎單面鋁基板，到車載、通訊設備使用的多層金屬芯板，硬體設計人員除了確保線路訊號穩定，還要結合導熱係數、絕緣耐壓、熱應力、加工限制多維度選型匹配，透過量化參數完成散熱方案設計。只有做好熱管控，高密度高功率設備長期滿載運轉時，晶片溫度才能穩定控制在安全區間，大幅降低設備故障機率。
