結構力學與阻抗控制結合：PCB板厚標準、銅厚計算與FR-4疊層實務設計

最初發布於 Jul 27, 2026, 更新於 Jul 27, 2026

1 分鐘

重點摘要

板厚選型：1.6mm 是最常見的通用規格，但薄型裝置、高層數背板及大功率設備仍需按機構與製程需求選擇其他厚度。
結構剛性：板材抗彎剛度與厚度的三次方相關，板厚小幅下降也可能明顯削弱迴流焊期間的抗翹曲能力。
銅厚配置：0.5oz、1oz 與 2oz 以上銅箔分別適合高密度訊號、一般電源及大電流應用，並會改變總板厚與加工能力。
阻抗控制：微帶線阻抗同時受到介電層厚度、線寬、銅厚及材料介電常數影響，不能只以總板厚判定。
過孔可靠度：板厚增加但鑽孔直徑不變時，過孔縱橫比會升高，孔壁中心的電鍍均勻性與熱循環可靠度也會下降。

在硬體研發流程中，多數工程師會把重心放在電路拓撲、晶片選型與高頻訊號完整性佈線上。然而，當設計進入製板階段，PCB 的物理厚度、金屬層排布及基材選型等基礎參數，往往會成為影響成品良率與長期穩定性的隱藏難點。

板厚選取不只是配合機殼空間的尺寸問題，它會直接影響無鉛迴流焊時的抗翹曲能力、高頻走線的介電層厚度、過孔電鍍成形難度，以及金手指接插件的咬合強度。要同時兼顧電氣性能與結構耐用度，需要從材料力學與製造工藝兩方面規劃疊層。

1.6mm PCB 板厚標準的由來與適用範圍

談到 PCB 板厚，許多工程人員首先想到的都是 1.6mm。這個數值並非由單一半導體理論公式計算得出，而是電子產業長期量產後形成的常用標準，在材料供應、壓合製程、連接器規格及結構強度之間取得了實用平衡。

如今消費電子追求輕薄化，伺服器背板則可能採用二十層以上的高密度佈線。1.6mm 雖然仍是工業、汽車及一般電子產品的主流規格，但實際設計仍應參考PCB 板厚的重要性與選型因素，按產品條件調整：

薄板（0.4mm～1.0mm）：常見於手機、穿戴式裝置及 M.2 固態硬碟，以部分結構強度換取更小的體積與重量。
標準板（約 1.6mm）：機械剛性、加工成熟度、成本及常見連接器相容性較平衡，適合多數消費、工業與汽車電子產品。
厚板（2.0mm～3.2mm）：適合通訊背板、大功率工業設備及需要承載大型重元件的產品，但需留意高層數壓合與過孔電鍍難度。

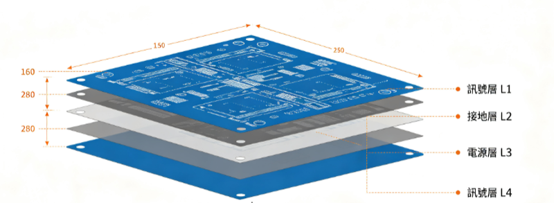

圖 1. 標準 1.6mm 四層 PCB 的典型疊層結構

FR-4 基材剛性與抗變形能力

中低頻電路板大多採用 FR-4 基材。FR-4 是由無鹼玻璃纖維布浸漬環氧樹脂，再經高溫高壓壓合而成的複合材料，成本適中並可滿足常見的 UL 94 V-0 阻燃要求。7628、2116、1080 等不同玻璃布型號會改變樹脂含量、壓合厚度、熱膨脹行為及板材硬度，設計時可配合FR-4 基材 PCB 設計指引進行材料選擇。

在簡化的均質薄板模型中，板材抗彎剛度可表示為：

式中 E 代表材料楊氏模量，h 為板厚，ν 是泊松比。由於 h 以三次方參與計算，板厚的細微變化便會大幅改變抗彎剛度。例如其他條件相同時，板厚下降不只令 PCB 稍微變軟，而可能令其抗彎能力顯著降低。

實際 FR-4 是具有方向性的玻纖複合材料，最終剛性還會受到玻璃布方向、銅箔分布、開槽及板框形狀影響，因此公式適合用來理解趨勢，量產設計仍需結合實際疊層與機構邊界評估。

無鉛迴流焊中的翹曲風險

板材剛性在 SMT 無鉛迴流焊工序尤其關鍵。爐內峰值溫度可接近 260℃；當溫度超過環氧樹脂的玻璃化轉變溫度 Tg 後，板材硬度會明顯下降。若板厚不足、剛性偏弱，板面受到重力及兩側銅箔熱應力差影響，便可能產生嚴重翹曲。

輕微翹曲可能使 BGA 焊點在冷卻後形成微裂紋；翹曲較大時，還可能引發 0201 等小型元件立碑、焊盤橋連及開路等焊接不良。因此，薄板設計除了考慮成品重量，也要同步確認拼板支撐、銅面平衡及迴流治具需求。

銅箔厚度與疊層的電氣及散熱平衡

決定整板總厚度的另一個關鍵變數是銅箔厚度。產業通常以每平方英尺銅箔的重量，即盎司（oz）作為標識。若需要了解標稱值與實際厚度的關係，可參考PCB 銅厚標準與換算方式：

0.5oz（約 18μm）：多用於內層細線及高密度訊號佈線，有利於細線蝕刻。
1.0oz（約 35μm）：是外層訊號與一般電源層的常用規格，可兼顧載流能力與加工精度。
2.0oz 及以上（約 70μm 起）：常見於大電流供電板及工業設備，但線距補償、蝕刻難度與壓合填膠要求也會提高。

增加銅厚能提升載流與橫向散熱能力，但不代表所有層都應採用厚銅。銅箔厚度與介電材料配置會共同改變總板厚、線路蝕刻能力及高頻走線特徵阻抗，應按訊號層與電源層的實際功能分配。

微帶線阻抗匹配的尺寸限制

單端 50Ω 微帶線阻抗與介電層厚度、走線寬度、銅箔厚度及材料介電常數緊密相關。若以 1.6mm 總板厚製作四層板，外層與參考地平面之間的半固化片可能較厚；若仍要維持 50Ω 阻抗，通常需要加寬走線。

但在 0.5mm 間距 BGA 等高密度區域，寬線可能無法從焊盤之間正常引出。工程師可增加板層數，例如由四層升級至八層，壓縮單層介電厚度，在維持 1.6mm 總板厚的同時實現細線阻抗匹配。相關配置可參考多層 PCB 疊層與阻抗控制設計。

過孔縱橫比的製造邊界

過孔縱橫比等於板材總厚度除以鑽孔直徑，是評估鑽孔與孔銅電鍍能力的重要參數。1.6mm 板材搭配 0.2mm 鑽孔時，縱橫比為 8:1；若板厚提升至 2.4mm 而孔徑不變，縱橫比便會上升至 12:1。

縱橫比過大時，電鍍液較難充分交換至孔道中心，孔壁中段的銅層可能變薄甚至出現不連續。產品經歷高低溫循環後，薄弱位置便容易形成過孔斷路。高密度設計應同時考慮過孔對高速 PCB 訊號與可靠度的影響，並與製造商確認可量產的孔徑及縱橫比。

不同 PCB 板厚的選擇思路與適用場景

規劃疊層前，需要綜合元件封裝、機殼安裝空間、連接器規格、產品工作溫差、板面尺寸、層數及鑽孔能力選定板厚。不同厚度的優勢與限制如下圖所示：

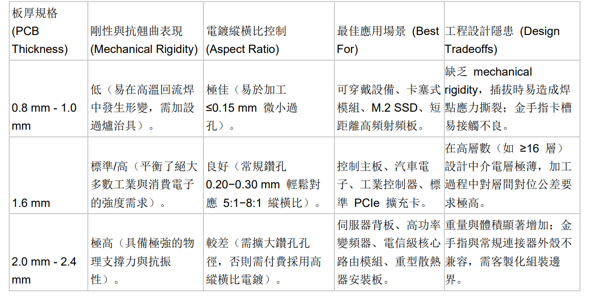

圖 2. 不同 PCB 板厚的機械剛性、過孔縱橫比及適用場景比較

薄板適合空間受限且元件較輕的產品，但需要額外處理翹曲與裝配支撐；1.6mm 板具有成熟的供應鏈與製程窗口，是多數項目的穩健起點；2.0mm 以上厚板能提供更高結構強度，卻會增加高層數壓合、細孔電鍍及金手指連接器相容性的設計難度。

PCB 板厚與疊層設計常見問題

問：為甚麼 1.6mm 是最常見的 PCB 板厚？

1.6mm 是產業長期量產形成的通用規格，在板材供應、製造成本、機械剛性、連接器相容性及加工成熟度之間較平衡。但它並非所有產品的固定答案，仍需按機構空間、層數、元件重量及工作環境調整。

問：PCB 越薄是否越適合小型電子產品？

不一定。薄板確實能縮小體積與重量，但抗彎剛度會快速下降，容易在貼片、迴流焊、分板及裝配時產生翹曲。若板面較大或配置重型元件，還需評估支撐治具、固定點及銅面平衡。

問：1oz 銅厚是否一定等於 35μm？

35μm 是常用的標稱換算值。實際成品銅厚會受到基礎銅箔、公差、圖形電鍍及表面處理影響，內外層也可能不同。若載流、阻抗或散熱對銅厚敏感，應以製造商提供的成品規格與公差為準。

問：控制 50Ω 阻抗時只需要調整線寬嗎？

不是。阻抗同時受到線寬、銅厚、走線至參考平面的介電厚度、材料介電常數及阻焊層等因素影響。高密度設計通常需要先確定疊層，再由實際材料參數計算線寬與線距。

問：過孔縱橫比過大會造成甚麼問題？

孔道越深且孔徑越小，除膠渣、化學沉銅及電鍍液交換就越困難，孔壁中段可能形成薄銅或空洞。這些薄弱點在焊接熱衝擊與長期溫度循環後，容易發展成間歇性開路或永久斷路。

總結

PCB 板厚不是可隨意填寫的製板參數，它串聯了材料力學、高頻電磁學與 PCB 製造工藝。從常見的 1.6mm 規格、FR-4 抗彎特性，到銅箔厚度、介電層配置與過孔縱橫比，每一次板厚調整都會改變電路板的整體物理與電氣狀態。

正式投產前，設計人員應完整評估疊層尺寸帶來的應力與阻抗變化，並綜合平衡小型化、載流、散熱、加工能力及長期可靠度，才能確定最適合量產的板厚與疊層方案。
