在 PCB 設計和製造之間，有一種非常精確的數據協議。當設計完成並準備交付給工廠時，所有的電路幾何、焊盤座標和阻焊定義，都必須轉換成一種格式：Gerber 檔案。
如果你問一個資深 CAM 工程師，什麼是 Gerber 檔案，他會告訴你，這不僅僅是一堆座標數據，它是 PCB 的生產 DNA。沒有正確的 PCB Gerber 檔案，即使是最完美的設計也只是一張無法實現的數字幻影。
一、為什麼 Gerber 是工業標準？
Gerber 檔案本質上是一種開放的二維向量圖像格式。它描述了電路板上每一個元素的精確位置、形狀和大小。為什麼我們不直接傳送原始的 .PcbDoc 或 .brd 檔案？
- 軟體相容性：不同 CAD 軟體之間的算法差異可能導致渲染錯誤。
- 智慧財產保護：Gerber 檔案只包含製造所需的幾何信息，不包含電路邏輯和設計規則，能保護設計者的核心技術。
- 設備驅動：製造廠的雷射繪圖機（Photoplotter）與直接成像設備（LDI）是基於光柵數據運作的，而 Gerber 格式正是為此類精密光學加工而生。
二、格式演進：RS-274X 與 Gerber X2 的權衡
理解 Gerber 檔案格式的演進，是避免製造錯誤的第一步。
1.RS-274D (Legacy)
這是最原始的格式，需要一個單獨的光圈表（Aperture List）檔案。因為數據與描述分離，極易導致尺寸失准，目前已基本被淘汰。
2. RS-274X (Extended Gerber)
目前業界的主流標準。它將光圈定義、單位（公制/英制）和坐標信息封裝在單 PCB Gerber 檔案中。特點：支援多角形填充、負像層（Negative Layers）與自定義光圈。它利用 X 與 Y 的坐標序列（如 X12345Y67890）來精確引導繪圖機。
3. Gerber X2 (The Modern Standard)
這是 Gerber 檔案格式的重大突破。除了幾何數據，它還加入了屬性（Attributes）標籤。優勢：它能自動識別檔案的層序（例如：這是 Top Copper 還是 Bottom Solder Mask，大幅減少了人工識別錯誤。如果你追求 2026 年的高效能自動化生產，提交 PCB 生產檔案時選擇 X2 格式是更專業的做法。
三、剖析數據集：一套完整的 PCB Production Files 包含什麼？
一套合格的 pcb gerber 資料夾並非雜亂無章的堆砌，它是一套結構嚴密的物理描述。
| 文件後綴 (常用) | 代表層屬性 | 製造功能 |
| .GTL / .GBL | Top / Bottom Copper | 描述導電銅箔的線路與焊盤佈局 |
| .GTS / .GBS | Top / Bottom Solder Mask | 定義防焊綠油開窗區域，防止橋接 |
| .GTO / .GBO | Top / Bottom Silkscreen | 零件標號、Logo 與輔助標記的印字 |
| .GTP / .GBP | Top / Bottom Solder Paste | 鋼網製作數據，決定錫膏印刷體積 |
| .GKO | Keep-Out Layer | 描述電路板的物理外形與開槽 (Outline) |
| .DRL | NC Drill File | 描述過孔與插件孔的鑽孔座標與孔徑 |

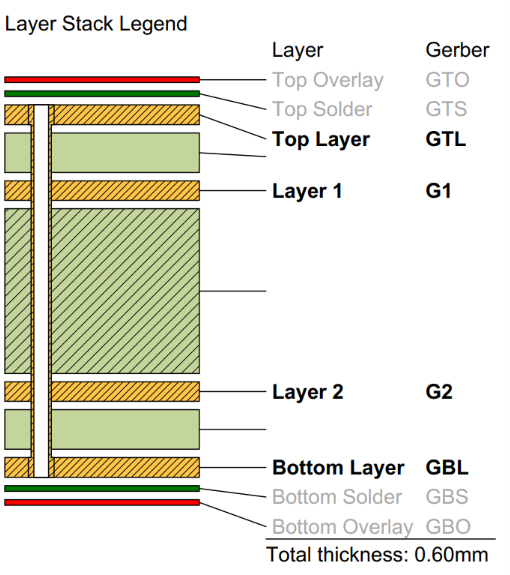

圖1. Gerber 層與實體 PCB 對應關係圖
四、避坑指南：Gerber 生成中的致命錯誤
即便你是一名優秀的電路設計師，在導出 Gerber 文件的時候，仍然可能因為疏忽而毀掉整個批次。以下是 CAM 工程師最常見的退件理由：
1. 座標系與單位不對齊：
如果你的線路層使用的是英制，而鑽孔文件使用的是公制，或者兩者的坐標原點不一致，最終生產出的板子會發生鑽孔偏移，變成廢板。
2. 缺少孔徑對應表：
在 PCB 生產文件中，.DRL 文件必須與 PCB Gerber 層同步。如果缺少圓孔與方孔的定義，或者孔徑補償未設置，將直接影響插件元件的組裝良率。
3. 鏡像混淆：
工程師有時會錯誤地將底層數據鏡像導出。標準的規範是：所有層都應從頂部向下看的角度進行導出。
4. 浮點數精度損耗：
在複雜的高密度佈線中，如果導出時設置的座標精度不足，累積的捨入誤差可能導致細間距 BGA 的焊盤位移。
五、DFM 視野：如何通過 Gerber 優化製造？
一個高質量的 PCB Gerber 文件應該具備高度的可製造性。
- 孤島銅箔處理：在 Gerber 數據中檢查是否存在無意義的碎銅，這些碎銅在蝕刻過程中可能脫落並造成短路。
- 最小線寬與間距檢查：確保你的 Gerber 文件數據符合製造廠的製程能力。
- 阻焊與焊盤的擴張：在 Gerber 數據中，阻焊層通常應比焊盤大 2-4 mil，以防止印刷偏差導致錫膏爬上綠油。

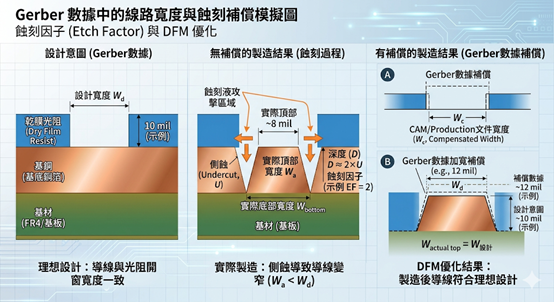

圖2. Gerber 數據中的線路寬度與蝕刻補償模擬圖
2026 趨勢：邁向 IPC-2581
雖然 Gerber 文件格式依然是目前的主流，但業界正逐漸向 IPC-2581 邁進。與傳統 PCB Gerber 相比，IPC-2581 是一個單一、智能且包含物料清單與疊層信息的數據交換格式。但在目前，精通 Gerber 文件的調優依然是每一位電子工程師的必修課。
理解 what is Gerber 文件只是第一步，真正的挑戰在於如何透過精確的數據定義，消除製造過程中的不確定性。從座標系的對齊到層屬性的標記，每一個 PCB Gerber 文件的細節都直接映射為最終硬體的可靠性。身為工程師，當你點擊「Export Gerber」按鈕時，你交付的不僅是數據，更是對物理規律的嚴謹控制。當你的設計需要最精密的對位與最純粹的信號完整性時，選擇像 JLCPCB 這樣具備全自動 CAM 審核與 LDI 雷射成像能力的合作夥伴，能確保你的 PCB 生產文件在現實世界中得到 1:1 的完美還原。
