PCB電鍍工藝與品質管控規範
1 分鐘
- 一、PCB電鍍核心工序：化學沉銅與圖形電鍍
- 二、通孔電鍍：深鍍能力與均勻性控制
- 四、PCB表面電鍍處理
- 五、制程管控要點與結論
一、PCB電鍍核心工序：化學沉銅與圖形電鍍
PCB鑽孔後，基材為非導電FR-4材質，孔壁完全絕緣，無法直接實現金屬導通。PCB電鍍需先在絕緣孔壁及板面形成連續導電層，再通過電化學方式增厚銅層，核心工序分為化學沉銅與圖形電鍍，兩道工序銜接完成導電層構建與線路成型。
1. 化學沉銅（PTH通孔化）
化學沉銅是通孔導電的前置基礎工序，通過鈀鹽活化處理，在絕緣孔壁表面吸附催化核心，再經甲醛等還原劑引發銅離子還原反應，沉積形成均勻導電銅層。該銅層厚度控制在0.5μm～1.5μm，需保證孔壁全周覆蓋、無漏鍍、無針孔，為後續圖形電鍍提供連續導電回路。此層銅機械強度極低，僅起導電過渡作用，無結構承載能力，生產中需嚴格管控沉積速率與溶液濃度，避免銅層過薄斷裂或過厚疏鬆。
2. 圖形電鍍
化學沉銅完成全板導電後，進行幹膜貼合、曝光、顯影工序，保留線路與焊盤區域幹膜，裸露待鍍銅區域。將PCB置於電鍍槽，以板面為陰極、銅球為陽極，通入直流電流，電鍍液中銅離子（Cu²⁺）在電場作用下定向遷移，沉積於裸露區域，完成線路、焊盤及孔壁銅層增厚。電鍍過程需控制電流密度、溶液溫度與迴圈速率，確保鍍銅均勻，避免線路邊緣過鍍、孔內鍍覆不足等問題。
二、通孔電鍍：深鍍能力與均勻性控制
通孔電鍍是PCB製造核心難點，無論常規鍍通孔板還是HDI盲埋孔，核心管控目標為孔壁銅層均勻性，直接影響PCB導通可靠性與機械強度。
1. 縱橫比帶來的鍍覆難題
PCB厚度與鑽孔孔徑比值（縱橫比）越大，電鍍液進入孔內難度越高。工業生產中，縱橫比10:1為常規管控上限，16:1屬高難度制程。傳統直流電鍍模式下，電場集中于孔口邊緣，孔口電流密度遠高於孔中心，導致孔口銅層過厚、孔中心銅層偏薄，形成“狗骨效應”。該缺陷會造成線路阻抗不連續，高頻場景下信號完整性下降；嚴重時孔口銅層堆積堵塞，影響外掛程式或焊接工序。
2. 深鍍能力優化措施
為提升孔壁鍍覆均勻性、保障深鍍能力，工業制程採用兩項核心優化方案：
- 脈衝電鍍工藝：採用高頻正向+反向脈衝電流，正向脈衝完成銅層沉積，反向脈衝微量蝕刻孔口過厚銅層，平衡孔口與孔中心電流密度，使銅層均勻分佈，適配高縱橫比通孔生產。
- 流體強化迴圈：電鍍槽配置高壓噴射與震盪系統，定向向孔內輸送新鮮電鍍液，加速孔內離子交換，維持孔內銅離子濃度穩定，避免孔中心離子匱乏導致鍍銅不足。

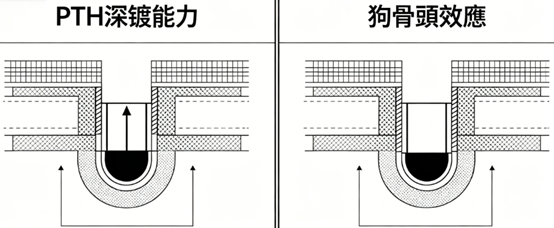

圖1. 鍍通孔 (PTH) 深鍍能力與狗骨頭效應
三、PCB銅厚量化與IPC驗收標準
PCB銅厚分為表面銅厚與孔壁銅厚，是決定線路載流能力、散熱效率與機械可靠性的關鍵參數，功率板、高壓板等場景尤為重要。
1. 表面銅厚與孔壁銅厚差異
設計圖紙標注的1oz（約35μm）、2oz（約70μm）銅厚，為表面基銅與電鍍銅總厚度；而孔壁銅厚易被忽視，卻是PCB長期可靠性的核心指標。表面銅厚可通過渦流儀快速檢測，孔壁銅厚需通過金相切片、顯微鏡測量，是制程管控重點。

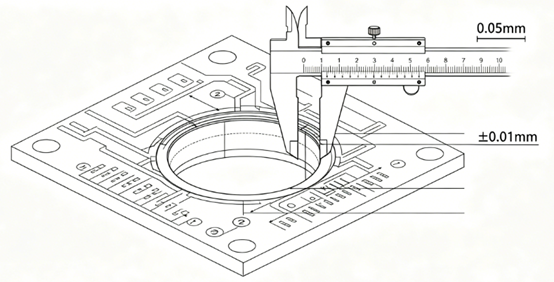

圖2. IPC 標準孔壁銅厚驗存量測示意圖
2. IPC-A-600分級驗收標準
依據應用場景可靠性要求，IPC-A-600將孔壁銅厚分為三級，生產中需嚴格執行：
- Class 1（消費電子）：孔壁平均銅厚≥18μm，滿足普通民用產品基本導通需求。
- Class 2（通訊、工控）：孔壁平均銅厚≥20μm，適配中等可靠性工業場景。
- Class 3（航太、醫療、汽車）：孔壁平均銅厚≥25μm，單點銅厚不得低於20μm，適配高可靠、高應力環境。
孔壁銅厚不足時，SMT回流焊高溫衝擊下，FR-4基材Z軸熱膨脹係數遠高於銅，孔壁受持續拉應力，易出現孔壁裂紋、銅層剝離，最終引發電路開路，是PCB批量失效的主要誘因。
四、PCB表面電鍍處理
鍍銅完成後，需進行表面電鍍處理，滿足焊接、導電、耐磨等需求，主流工藝為電鍍鎳金與化學鎳金（ENIG）。
1. 電鍍鎳金
先在銅面電鍍5μm～10μm鎳層，作為銅與金的隔離層，防止銅金擴散；再電鍍金層，軟金厚度0.05μm～0.1μm，適配金線鍵合工藝；硬金含微量鈷，硬度高、耐磨性強，厚度0.5μm～2μm，用於金手指連接器，保障多次插拔接觸可靠。
2. 化學鎳金（ENIG）
通過化學置換反應沉積鎳金層，鎳層厚度3μm～5μm，金層厚度0.02μm～0.05μm。該工藝銅面平整度高，無電鍍電流分佈不均問題，適配微型BGA、QFN等高密度封裝焊接，無鉛焊接相容性好，是高端PCB主流表面處理方式。
五、制程管控要點與結論
PCB電鍍品質直接決定產品可靠性，制程管控需兼顧工藝參數與前端設計匹配。生產中需重點管控化學沉銅均勻性、脈衝電鍍參數、孔壁銅厚達成率，避免孔壁漏鍍、鍍銅不均、裂紋等缺陷。
設計階段需遵循DFM規範，拼板邊緣避免設置孤立焊盤，防止電流集中導致鍍銅過厚；高縱橫比通孔需預留工藝餘量，匹配脈衝電鍍與流體循環參數。高速、高功率PCB製造中，電鍍工藝無小事，嚴格管控每一道工序，才能保障PCB在高低溫迴圈、大電流負載下長期穩定運行，滿足工業級可靠性要求。
