工業控制閘道器、車載乙太網路、監控攝影機，百兆與千兆介面的出貨量以億計，但在電磁干擾（EMI）輻射超標的改善案件，以及鏈路反覆斷線與重連的客訴中，網路介面佈線問題始終占有一定比例。許多設計在實體層（PHY）晶片部分直接沿用參考電路，到了磁性元件周邊卻開始憑經驗處理，任意分割接地平面，直到認證實驗室的輻射測試不合格，才回頭檢查設計。
乙太網路介面在實體結構上可分為三個區段：PHY 晶片、磁性元件（網路變壓器）與 RJ45 連接器。前兩個區段之間使用 RMII 或 RGMII 並行介面，後兩個區段之間則是四對 100 Ω 的媒體相依介面（MDI）差動線。先釐清三個區段的分工與設計限制，比事後使用頻譜分析儀尋找干擾源更有效率。
一、三區段架構與佈線限制
PHY 至變壓器這個區段使用並行介面，訊號頻率為 50～125 MHz。佈線要求是縮短走線、保持等長，並遠離電源與晶體振盪器區域，訊號源端的串聯電阻不可省略。變壓器區段負責隔離與共模抑制，中心抽頭的接法由 PHY 類型決定，下方接地平面必須保持完整，禁止挖空或跨越平面分割佈線。變壓器至 RJ45 之間使用四對 100 Ω 差動線，必須保持嚴格對稱，單段走線長度控制在 1 英吋以內。過長的殘樁會在千兆速率下影響回波損耗表現。

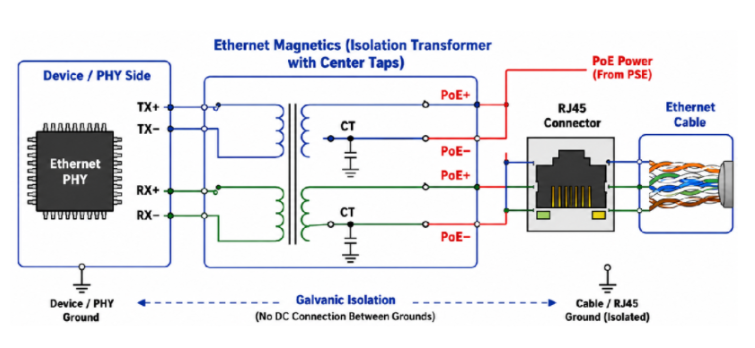

圖：乙太網路 PHY、中心抽頭隔離磁性元件、乙太網路供電（PoE）與 RJ45 連接架構
注意事項
乙太網路介面可分為 PHY、磁性元件與 RJ45 三個區段。設計時應分別管理 RMII／RGMII 時序、磁性元件隔離與 MDI 差動阻抗，並讓共模回流路徑保持短而連續。
二、RMII 與 RGMII 佈線比較
介面選型決定佈線與時序管控的要求。RMII 採用 50 MHz 單邊緣取樣，訊號線較少，容錯空間較大；RGMII 採用 125 MHz 雙邊緣取樣，時序裕量較小，資料訊號組與時脈之間的偏斜會直接壓縮取樣窗口。兩者的佈線策略不能混用：
| 項目 | RMII | RGMII |
|---|---|---|
| 時脈頻率 | 50 MHz，單邊緣取樣 | 125 MHz，雙邊緣取樣 |
| 資料位元寬度 | 接收與傳送各為 2 位元 | 接收與傳送各為 4 位元 |
| 走線策略 | 採用星狀拓撲，參考時脈（REF_CLK）至各元件的走線保持等長。 | 依晶片手冊控制時序偏斜，訊號源端的串聯電阻不可省略。 |
| 常見問題 | 時脈毛刺導致鏈路反覆斷線與重連。 | 時序偏斜超出容許範圍，導致取樣錯誤與封包遺失。 |
RGMII 介面的時脈與資料訊號組之間的偏斜，應依 PHY 晶片手冊控制。串聯電阻應靠近訊號源端放置，整組訊號線避開電源與晶體振盪器區域。RMII 介面的參考時脈（REF_CLK）則採用星狀拓撲分配至各個從屬元件，並對時脈線進行接地護線處理。50 MHz 雖然不算高，時脈毛刺仍可能造成鏈路不穩定。
三、磁性元件與鮑勃・史密斯終端
網路變壓器承擔隔離與共模抑制的雙重功能，中心抽頭的接法由 PHY 類型決定：電流型 PHY 的中心抽頭接至電源，電壓型 PHY 的中心抽頭則透過電容接地，沿用錯誤的參考設計容易在此處造成問題。鮑勃・史密斯終端是網路介面的常見終端配置：四對差動線各經一顆 75 Ω、精度為 1% 的電阻匯聚，再並聯一顆 1000 pF、耐壓 2 kV 的電容至機殼地，將共模電流就近引走，避免其進入數位接地系統。
這些周邊元件雖然體積不大，卻扮演重要角色，選型與放置位置都需要留意：
- 終端電阻：採用四顆 75 Ω、精度為 1% 的電阻，靠近變壓器端放置，並以成組、對稱的方式配置。
- 終端電容與接地：採用 1000 pF、耐壓 2 kV 的電容，靠近 RJ45 側放置，直接連接至機殼地覆銅。RJ45 金屬外殼直接接至機殼地，機殼地與數位地採用單點互連，電容與磁珠並聯是常見配置。
- 靜電放電（ESD）防護元件：選擇低電容型號並靠近連接器放置。接地路徑應短、直且寬，並妥善配置接地過孔，同時降低訊號劣化與確保洩放路徑暢通。

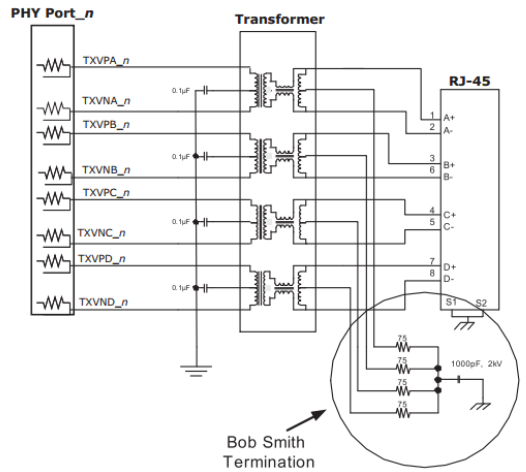

圖：鮑勃・史密斯終端與機殼地連接細節
四、量產與驗證實務準則
網路介面佈線的最後一道關卡，在於產線測試與認證實驗室驗證。前三個區段中未妥善處理的問題，往往會在這個階段集中出現：
- 共模電流外洩導致電磁干擾超標。差動對的兩條線若在長度、阻抗或過孔數量上不對稱，部分差模訊號便可能轉換為共模。若再加上變壓器下方的平面分割，以及終端電容距離連接器過遠，輻射問題的改善週期可能長達數週。
- MDI 區段對稱佈線。差動對內的線長差控制在 5 mil 以內，不同差動對之間的等長要求可適度放寬。換層過孔應成對配置，並搭配接地過孔；四對差動線之間，以及與其他訊號線之間，保持 3W，也就是三倍線寬的間距。
- 浪湧防護回流路徑。靜電放電防護元件的接地過孔直徑與數量，應依浪湧電流需求設計。路徑長度控制在毫米等級，並避免洩放電流穿過數位地。
- 認證前預先測試。初步評估時，重點掃描 30 MHz～1 GHz 頻段，並先使用共模電流鉗檢查連接器側線束。完成改善後再進入電波暗室，有助於減少按小時計費的暗室租用成本。
網路介面電磁相容性佈局注意事項
差動對：控制線寬、線距、線長差與換層過孔配置，避免差模訊號轉換為共模。
接地平面：磁性元件下方不要任意挖空，鮑勃・史密斯終端應就近連接至機殼地。
驗證流程：進入電波暗室之前，先完成頻段掃描，以及連接器側線束的共模電流預先測試。
總結
乙太網路介面是電磁相容性（EMC）認證中常見的問題來源，但原因通常集中在幾個方面：差動對不對稱、共模洩放路徑不連續，以及防護回流路徑過長。掌握三區段架構，分別管控 PHY 區段的時序、MDI 區段的對稱性，以及變壓器區段的共模問題，再妥善處理鮑勃・史密斯終端與接地系統，就能降低網路介面佈線對認證時程造成的不確定性。千兆速率對佈線的容忍程度，遠低於初學者可能預期的範圍。
乙太網路 PHY 與 PCB 佈線常見問題
問：RMII 與 RGMII 佈線有什麼主要差異？
RMII 採用 50 MHz 單邊緣取樣，訊號線較少且容錯空間較大；RGMII 採用 125 MHz 雙邊緣取樣，必須依 PHY 晶片手冊控制資料訊號與時脈之間的偏斜。
問：乙太網路 PHY 至磁性元件的佈線要注意什麼？
PHY 端的並行介面應縮短走線、保持等長，並遠離電源與晶體振盪器區域，訊號源端的串聯電阻應靠近晶片放置。磁性元件下方的接地平面應保持完整，避免挖空或跨越平面分割。
問：MDI 差動對為什麼要控制 100 Ω 阻抗？
MDI 連接 PHY、磁性元件與 RJ45，四對差動線需要保持一致的阻抗與對稱性，才能降低反射、改善回波損耗表現，並減少鏈路錯誤。
問：鮑勃・史密斯終端通常由哪些元件組成？
本文的實作以四顆 75 Ω、精度為 1% 的電阻匯聚，再並聯一顆 1000 pF、耐壓 2 kV 的電容至機殼地，用於引導共模電流。
問：乙太網路靜電放電防護元件應放在哪裡？
靜電放電（ESD）防護元件應靠近 RJ45 連接器放置，接地路徑應短、直且寬，並妥善配置接地過孔，避免洩放電流穿過數位地。
問：網路介面電磁干擾超標時，應優先檢查哪些項目？
先檢查差動對的對稱性、阻抗與過孔數量，再檢查變壓器下方的接地平面、鮑勃・史密斯終端與機殼地回流路徑，最後透過預先測試，確認問題頻段與線束的共模電流。
