高速乙太網路PHY層PCB佈局實務：RMII／RGMII時序、差分走線與變壓器隔離設計
1 分鐘
- 一、MAC與PHY之間的數位介面：RMII與RGMII的時序約束
- 二、MDI差分對走線：阻抗控制與回流路徑
- 三、網路變壓器與RJ45佈局：隔離與防護的關鍵
- 結語
乙太網路在嵌入式設備、工業IoT和伺服器平台上幾乎是標配介面。從10/100Mbps到Gigabit，速率提升的同時，實體層的設計約束也跟著變嚴。實際除錯中最頭疼的一類問題是：常溫短線纜下一切正常，到了高溫機房、長距離佈線或者電磁環境複雜的現場，就開始隨機掉包、鏈路反覆up/down，甚至完全連不上。這類問題多數不是協定堆疊或驅動的鍋，而是PCB實體層佈局留下的隱患。
以下從MAC-PHY數位介面時序、MDI差分走線、網路變壓器與RJ45隔離佈局三個層面，整理Gigabit乙太網路PHY電路的佈局要點。
一、MAC與PHY之間的數位介面：RMII與RGMII的時序約束
MAC和PHY之間的數位介面，隨速率不同分為RMII（100Mbps）和RGMII（1Gbps）。速率越高，對走線等長和時序裕度的要求越苛刻。
RMII介面佈局要點
RMII把傳統MII的信號線數精簡，用50MHz參考時脈實現100Mbps雙向傳輸。50MHz的Ref_Clk是整個介面的時序基準，這條走線要當高頻信號對待：儘量短、少打過孔，下方保持完整地平面，不能跨電源分割縫。Ref_Clk如果走線過長或跨越平面縫隙，時脈邊沿會劣化，伴隨而來的就是建立/保持時間違規。
數據信號與時脈之間的相對長度差，一般要求控制在50mil以內，具體看PHY原廠的layout guideline。RMII速率不算特別高，多數情況下不需要刻意繞蛇形線，但信號組內不要出現明顯的長短差。
RGMII介面佈局要點
到了1Gbps的RGMII，情況完全不同。RGMII採用DDR雙倍資料速率，125MHz時脈的上下升沿都採樣數據，時序窗口被砍半，對skew的容忍度非常有限。
RGMII佈局最核心的就是等長匹配。TX_CLK、TX_CTL、TXD[3:0]以及對應的RX端信號，同一組內的長度差通常要求控制在±20mil以內，要求嚴的晶片規範會到±5mil。等長匹配的目的是消除飛行時間差，保證所有信號在採樣窗口內同時穩定。
現代RGMII PHY大多支援內部延遲補償（RXDLY/TXDLY），通過暫存器配置可以在晶片內部插入時脈延遲。如果確認晶片已開啟內部延遲，PCB走線可以適度放寬，不需要人為繞大量蛇形線；但如果晶片不支援內部延遲，就必須靠PCB走線長度來補償時脈與數據之間的相位差，這時候繞線就不可避免。繞蛇形線時要注意波幅間距至少3倍線寬，避免緊密耦合造成額外的串擾。
二、MDI差分對走線：阻抗控制與回流路徑
過了PHY晶片之後，信號進入MDI（Medium Dependent Interface），也就是連接網路變壓器的差分對。這一段是整個乙太網路電路裡最敏感的類比區域。
差分阻抗100Ω
MDI差分對（TX±、RX±）的差分特性阻抗必須嚴格控制在100Ω，容差一般±10%。線寬和線距要依據實際疊層、板材Dk值，用阻抗計算工具或場求解器算出來，不能直接套經驗值。走線全程保持緊耦合，間距一致，不要中途突然分開又合攏。
有一個常見的錯誤是在差分對中間加測試點。測試點焊盤帶來的容性負載會造成阻抗不連續，引發反射。如果必須加測試點，應該放在差分對的兩側，而不是插在P/N線中間。
參考平面與隔離
差分走線正下方必須有連續完整的地平面。地平面一旦出現縫隙或分割，回流路徑被迫繞行，環路面積變大，EMI會明顯惡化，同時訊號完整性也受影響。
MDI走線與其他數位信號之間至少保持3W以上的淨間距，周圍多打接地過孔做縫合。如果板上空間允許，在MDI差分對兩側加包地保護線，並沿線每隔一段距離打接地過孔，可以進一步降低外界干擾耦合。

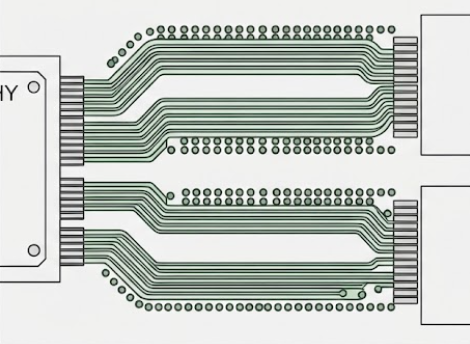

圖1. 差分對佈線
三、網路變壓器與RJ45佈局：隔離與防護的關鍵
網路變壓器（Magnetics）和RJ45的擺放位置，直接決定系統能不能通過EMC和安規測試，包括雷擊浪涌和高壓隔離。
變壓器儘量靠近RJ45
網路變壓器要儘量貼近RJ45連接器。從變壓器到RJ45針腳的走線越短越好，建議控制在0.5英寸以內。這段走線在變壓器的線纜側，完全暴露在外部，容易輻射或拾取雜訊，絕對不能和其他高速信號平行靠近。
PHY到變壓器的MDI差分走線可以適當拉長（幾公分範圍內），但要確保阻抗連續和包地保護。實務上的佈局優先級是：先把變壓器和RJ45的位置定好，再從PHY拉MDI線過去，而不是反過來。
變壓器下方挖空與隔離槽
這是乙太網路佈局中最容易出錯的一環。為了阻斷系統內部共模雜訊竄到線纜側，同時防止ESD通過線纜侵入主板，需要在變壓器的線纜側（Line Side）和PHY側（Chip Side）之間做地平面分割。
變壓器正下方的所有層（包括內層和外層）都要全面挖空，不能有任何銅箔、走線或鋪地。這道隔離槽的寬度通常要求大於2.0mm，具體看變壓器規格書的建議。
隔離槽上通常會跨接一到兩顆高壓陶瓷電容（耐壓2kV以上，容值1000pF或2200pF），把變壓器線纜側的中心抽頭或屏蔽層連接到系統地，用來洩放累積的高頻共模雜訊。這顆電容的擺放要緊貼隔離槽，過孔直接打在焊盤旁邊。
整合型RJ45與外置變壓器
現在很多設計傾向用內建變壓器的RJ45連接器（MagJack），把最敏感的變壓器封裝在連接器內部，大幅縮短佈線長度，也節省板面空間。但這種方案對機構高度和金屬外殼接地處理要求更高。
RJ45的金屬屏蔽外殼要通過多點過孔連接到機箱地（Chassis Ground），並在連接處配置並聯RC網路（例如1MΩ電阻並聯10nF高壓電容），讓靜電和共模雜訊有洩放路徑，同時避免直接灌入數位邏輯地。

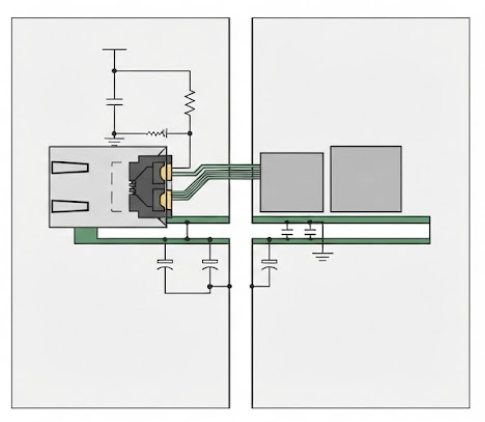

圖2. 物理隔離佈局
結語
乙太網路PHY層的PCB設計，涵蓋了數位時序、高頻差分走線和電磁隔離多個領域。從RMII/RGMII的等長匹配，到MDI差分對100Ω阻抗控制，再到變壓器隔離槽與RJ45接地，每個環節都有具體的工程約束。原理圖畫對只是第一步，把這些佈局細節落實到PCB上，才能在高溫、長線纜和強干擾環境下保持鏈路穩定，減少後期反覆改板除錯的成本。
