PCB高密封裝微觀失效與可靠度排查完整實務
1 分鐘
- 常規光學檢測存在天然盲點
- 板材分層的熱力學成因與失效機制
- 標準PCB失效拆解分析步驟
- 量產前加速可靠度測試
- PCB高密度封裝失效分析常見問題
- 結論
重點摘要
- 光學檢測盲點：AOI適合識別板面缺陷，但無法直接觀察BGA、QFN等封裝底部焊點及板材內層微裂。
- 分層核心成因：環氧樹脂、玻璃纖維與銅箔的熱膨脹係數不匹配，會在迴流焊及溫度循環中累積界面剪切應力。
- 標準排查順序：應遵循由外至內、先無損後破壞的原則，依序進行電氣定位、C-SAM、微切片、SEM及EDX分析。
- 微觀判定重點：需檢查焊點氣孔、裂紋、界面剝離、IMC厚度及黑墊腐蝕等失效特徵。
- 量產預防策略：透過冷熱衝擊與高溫高濕偏壓測試，提前暴露焊點疲勞、過孔銅斷裂及層間絕緣劣化問題。
進行高層數、HDI高密度電路板研發與量產時，即使前期設計及製程全部依照規範執行，產品經過長時間高低溫、振動及篩選測試後，仍可能出現無規律斷訊故障。這類問題通常不是外觀可見的燒蝕損傷，而是板材內層或焊點介面產生肉眼難以察覺的微裂與分層缺陷。
隨著BGA、QFN及CSP微型封裝普及，線路與孔徑尺寸縮小至微米等級，不同材料之間熱膨脹差異形成的內應力也會被大幅放大。設備出現間歇性通訊異常時，若要快速定位真實失效源，必須結合材料熱力學、電氣定位、無損掃描及分層拆解檢測手段。
常規光學檢測存在天然盲點
產線一般依靠AOI自動光學檢測設備檢查板面焊接品質。透過高解析相機搭配多角度光源，可快速識別漏焊、橋接、元件立碑及錫量不足等表面問題。
然而，AOI只能拍攝板面可視區域。BGA及QFN焊點全部被晶片遮蓋，內部枕頭焊、細微氣孔及熱應力引發的焊點微裂紋都無法透過鏡頭直接識別。部分BGA空洞與隱藏焊點缺陷在常溫靜態通測時完全正常，只有經過振動或劇烈溫度變化後才會間歇斷路。
因此，僅靠外觀檢測無法定位內部問題，還需要搭配聲學掃描、電氣測試、金相切片及電子顯微分析等工具，逐步往板材與焊接介面深層排查。
板材分層的熱力學成因與失效機制
多層板最棘手的批量不良之一就是基材分層，其本質是環氧樹脂、玻璃纖維與銅箔三者的結合界面發生剝離。
分層的核心誘因來自各材料熱膨脹係數（CTE）不匹配。環氧樹脂的Z軸膨脹通常遠高於銅箔；無鉛迴流焊峰值溫度可達260℃，升溫與降溫全程會在不同材質介面持續產生剪切應力。材料選型時，也應同步評估高Tg材料、無鉛製程熱應力與DFM要求。
簡化的熱應力計算關係如下：
公式中的σ代表界面剪切應力，E為材料彈性模量，α分別對應樹脂與銅箔的熱膨脹係數，ΔT則是迴流峰值溫度與常溫之間的溫差。材料CTE差異越大、溫差越高或彈性模量越高，界面累積的熱應力就越明顯。
若板材存放環境濕度偏高，內部吸附的水氣會在高溫時汽化膨脹。水氣壓力與熱應力疊加後，一旦超過樹脂內聚力或界面黏著力，便會產生微裂紋；裂紋持續擴展後，最終形成大面積分層。常見外觀與電氣表現包括板面局部鼓包、線路阻抗飄移及間歇斷路。

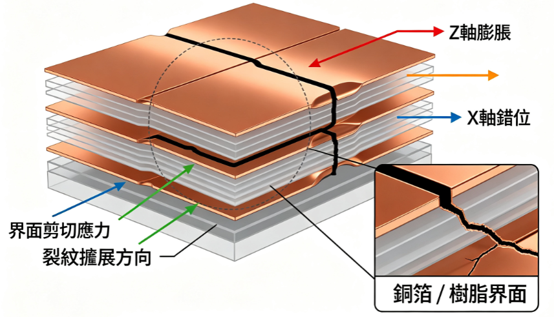

圖1. 銅箔與樹脂介面在Z軸膨脹及X軸錯位下的剪切應力與裂紋擴展示意圖
標準PCB失效拆解分析步驟
故障排查不能在未定位前隨意切片，否則可能直接破壞原始失效證據。完整的PCB焊點與微觀失效檢驗應遵循「由外至內、先無損後破壞」的原則，依固定順序逐步縮小故障範圍：
- 外觀目視與電氣定位：透過高倍金相顯微鏡觀察板面外傷、變色及鼓包，再搭配微歐姆表與TDR時域反射儀，鎖定短路或斷路的大致區域，後續檢測只針對故障位置操作。
- C-SAM超音波掃描無損探傷：不需破壞樣品，利用超音波在不同密度材料介面的反射差異成像，直觀標示板材內空洞、內層裂紋及分層的層數與面積。
- 樣品鑲埋與微切片金相觀察：確認故障區域後，以樹脂包埋樣件並進行精細拋光，再透過顯微鏡觀察焊點截面，判斷氣孔、裂紋及介面剝離等焊接缺陷。
- SEM掃描電鏡與EDX能譜分析：放大至微米等級觀察焊點金屬間化合物（IMC）的厚度及結構，常見介面合金包括Cu₆Sn₅與Cu₃Sn。若IMC厚度超過4μm或出現黑墊腐蝕層，通常代表焊接介面已脆化，在振動及溫度變化下更容易斷裂。
完成整套流程後，才能把表面斷訊現象對應至IMC過厚、板材吸濕分層、過孔銅疲勞或其他底層材料與製程問題，建立可追溯的根因分析結論。
量產前加速可靠度測試
找到單片樣品的故障原因只是事後補救。若要避免批量失效，還需要透過加速老化測試模擬產品全使用週期中的環境衝擊，提前暴露設計、板材及製程隱患。
冷熱衝擊測試
樣品快速在-40℃與125℃之間切換，溫度切換時間低於10秒。快速溫差會放大CTE不匹配形成的剪切應力，使焊點疲勞裂紋、內層過孔銅斷裂及材料介面分層更早暴露。
高溫高濕偏壓HAST／THB測試
THB常以85℃、85%RH環境並同時施加工作電壓，長時間加速金屬離子電化學遷移（ECM），檢驗板材防潮能力與層間絕緣穩定性。HAST則可利用更高溫、高濕及加壓條件進一步縮短測試時間，用於預防長期使用後的內部漏電與短路問題。
PCB高密度封裝失效分析常見問題
問：為什麼AOI無法檢出BGA及QFN底部的微裂紋？
AOI依靠相機與光源檢查可視表面，而BGA及QFN焊點被封裝本體遮蓋。枕頭焊、內部氣孔及熱疲勞微裂紋位於晶片底部或材料內層，因此需要C-SAM、X光、微切片或電子顯微分析才能確認。
問：C-SAM超音波掃描主要能檢測哪些問題？
C-SAM可利用聲學反射差異識別封裝與板材內部的空洞、分層、裂紋及介面剝離，並可在不破壞樣品的前提下判斷缺陷所在層級及大致面積。
問：板材吸濕為什麼會增加迴流焊分層風險？
板材吸收的水氣在迴流高溫下會迅速汽化並膨脹。水氣壓力與材料CTE不匹配產生的熱應力疊加後，可能超過樹脂內聚力與銅箔介面黏著力，形成微裂及分層。
問：IMC厚度超過4μm代表什麼？
過厚的Cu₆Sn₅或Cu₃Sn介面化合物通常代表焊接介面持續生長並逐漸脆化。產品受到振動、機械應力或溫度循環時，裂紋更容易沿IMC層或相鄰界面擴展。
問：量產前最重要的可靠度篩選測試有哪些？
高密度封裝產品通常需要依使用環境規劃冷熱衝擊、溫度循環、高溫高濕偏壓、HAST及振動測試，並配合電氣監測，確認焊點、過孔、板材介面及層間絕緣在加速應力下仍保持穩定。
結論
PCB失效分析不只是產品出現問題後的補救手段，也是持續優化板材選型、迴流溫度、佈局設計及製程參數的重要依據。每一次完整的根因拆解，都能釐清材料搭配與製程控制中真正存在的短板。
在設計階段提前考量材料CTE匹配，量產前完成可靠度加速測試，並在產線導入無損超音波檢測以彌補AOI盲點，才能從設計、製造到檢測形成完整閉環，大幅降低客戶端間歇失效的機率，保障設備長期穩定運行。
