高耐熱PCB選型：Tg參數、無鉛製程熱應力與DFM
1 分鐘
- 一、玻璃化轉變溫度到底是什麼
- 二、FR-4的三檔Tg等級與適用場景
- 三、熱學特性背後的失效邏輯
- 四、無鉛製程為何必須看重高Tg
- 五、實務選型與DFM管控建議
- 結語
做過工控板、高功率電源的工程師，多半都踩過這類坑：實驗室常溫測試全數正常，過完SMT回流焊，或是裝進密閉機殼滿載跑幾百小時後，毫無預警就出現斷路、層間分層。一路追根究底，十有八九和基材耐熱等級選低了有關。很多人選料只盯著介電常數、板厚，偏偏漏了熱力學這條看不見的可靠度底線。
一、玻璃化轉變溫度到底是什麼
FR-4這種基材，說穿了就是環氧樹脂浸漬玻纖布後壓合而成的複合材料，屬於非晶態高分子體系，不像金屬有個明確固定的熔點。

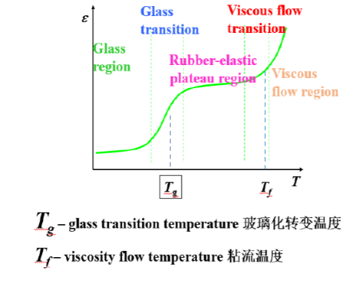

溫度偏低時，樹脂的分子鏈段處於凍結狀態，材料質地硬、剛性足，也就是俗稱的玻璃態，這時候無論機械支撐力還是尺寸穩定性都靠得住。等溫度持續升高到某個區間，分子鏈拿到足夠熱能，開始大範圍鬆動，整個材料會慢慢軟化，變成高彈性的橡膠態，機械強度跟著明顯下滑。對應這個狀態轉變的臨界溫度區間，就是玻璃化轉變溫度，業界一般簡稱Tg。
溫度越過Tg點之後，不光機械強度會斷崖式下降，板材的電氣特性、熱穩定性也會跟著變差。所以Tg值的高低，基本就代表了這款基材能扛住熱衝擊的安全邊界。
二、FR-4的三檔Tg等級與適用場景
目前供應鏈上的FR-4基材，按樹脂耐熱配方的差異，大致分成三個等級，不同廠牌的實際數值略有出入，但整體分界邏輯是一致的。
最入門的是標準Tg板材，Tg大約落在130~140℃。這是產業最早的傳統配方，成本最低，早年有鉛焊接工藝的時代應用很廣。隨著無鉛製程普及，這類材料耐熱性已經跟不上高可靠度要求，現在基本只用在低階、短生命週期的消費性電子上。
中間檔是中Tg板材，Tg約150~160℃。目前市面上多數常規多層工業控制板、普通通訊終端、非核心功能的車電周邊模組，大多選用這個等級，算是當前應用最廣的一檔。
最高階的就是高Tg板材，要求Tg≥170℃。聯茂IT-180A、生益S1170這類業界常用的高階料號，實際Tg普遍落在175~180℃。這類配方通常會加入無機陶瓷填料，或是用多官能基環氧做改性，樹脂交聯密度更高，在高溫高濕、高密度過孔的多層板架構下，尺寸穩定性和抗分層能力都明顯更強。
三、熱學特性背後的失效邏輯
很多人會疑惑，Tg高一點到底差在哪？核心影響其實來自兩項關鍵參數：熱膨脹係數（CTE）與熱分解溫度（Td）。
1. Z軸熱膨脹係數暴增
板材受熱時X、Y、Z三個方向都會膨脹，X和Y軸因為有玻纖布的剛性約束，膨脹量很小，大約12~15 ppm/℃，和銅的膨脹係數比較接近。但Z軸也就是厚度方向，沒有玻纖束的結構限制，膨脹行為基本由環氧樹脂主導，變化幅度會大很多。

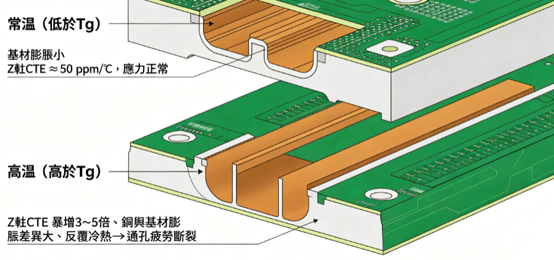

溫度低於Tg時，Z軸CTE大約在50 ppm/℃左右，還屬於可控範圍；一旦溫度越過Tg點，樹脂軟化，Z軸膨脹係數會瞬間飆升3到5倍，達到220~290 ppm/℃。
貫穿多層板的鍍通孔，孔壁銅的Z軸CTE只有17 ppm/℃，兩者相差十幾倍。產品經歷反覆冷熱循環時，孔壁銅會持續承受拉伸應力，時間久了就會出現疲勞斷裂，表現為時好時壞的間歇性斷路，除錯難度非常高。
2. 熱分解溫度Td的物理防線
一般以材料受熱後重量損失5%時的溫度作為指標。有些板材Tg數值不低，但Td表現差，高溫下樹脂分子鏈依然會斷裂分解，同樣會引發碳化、層間氣化分層。性能達標的高Tg FR-4，Td值通常都在350℃以上，才能保障多次過爐、返修等極端場景下的結構完整。
四、無鉛製程為何必須看重高Tg
進入無鉛時代之後，高Tg基材從「加分項」變成了很多場景的「必選項」，根本原因是焊接溫度整體上了一個台階。
現在的高密度電路板，雙面貼件要過兩次回流焊，後續可能還有波峰焊、維修返修，累計在200℃以上高溫環境停留的時間長達數百秒。普通Tg基材，整個焊接過程中樹脂長時間處於軟化的橡膠態，多層板內部累積的內應力集中釋放，很容易導致內層銅箔與半固化片之間的結合力失效，直接出現分層、起泡報廢。
高Tg板材相當於把基材的軟化臨界點拉到接近180℃，縮小了和焊接峰值溫度的差距，高溫下Z軸的總膨脹量會小很多，內應力也相對可控，分層、板翹、鍍通孔斷裂的風險都會隨之下降。
五、實務選型與DFM管控建議

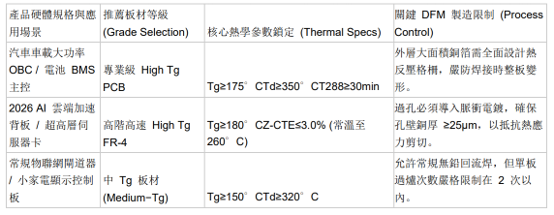

選基材不用盲目追求最高規格，對應產品場景匹配對應等級最合理，以下是業界比較通用的配置邏輯：
結語
選用高Tg板材從來不是什麼過度設計，而是無鉛製程環境下，對應熱應力風險、保障量產良率與產品壽命的基礎措施。
做硬體設計不能只看EDA軟體裡的電氣參數，多少要懂一點材料與製程的底層邏輯。搞清楚Tg背後對應的熱膨脹、熱分解機制，結合自身產品的焊接次數、極端工作溫度選對材料等級，再把參數要求明確寫進製造規範裡，才能少踩熱失效的坑。畢竟量產階段因為基材選錯出問題，損失的不只是物料成本，還有整個專案的時程。
