金手指PCB硬金電鍍工藝與DFM設計

最初發布於 Jun 02, 2026, 更新於 Jun 02, 2026

1 分鐘

金手指PCB是高速板、背板、功能模組卡的關鍵互連結構，插拔穩定性、接觸可靠性直接決定整機運作品質。實際生產中，化鎳金（ENIG）與硬金電鍍常被混用，板邊加工、佈局設計細節也易被忽視，這些問題會導致插拔失效、接觸不良、訊號異常。以下從製程選用、機械加工、設計規範、高頻優化四方面，說明實操要點。

一、金手指表面處理：硬金電鍍的必要性

金手指需重複插拔，表面鍍層的硬度、耐磨性為核心指標，化鎳金與硬金電鍍差異顯著。

化鎳金（ENIG）為置換反應鍍層，表層純金厚度僅為0.025~0.05μm，硬度低於90HV。這種軟金鍍層耐磨性差，插拔3-5次就會磨損露鎳，鎳層易氧化鈍化，接觸電阻急劇升高，造成高速訊號畸變，不適合頻繁插拔場景。

硬金電鍍為電化學工藝，電鍍液中添加0.1%~0.3%鈷或鎳合金元素，鍍層硬度提升至130~200HV，厚度達0.76~1.27μm。緻密合金鍍層耐磨，可承受數百次插拔，接觸電阻穩定在20mΩ以內，是工業、航空、高階設備金手指的必選製程。

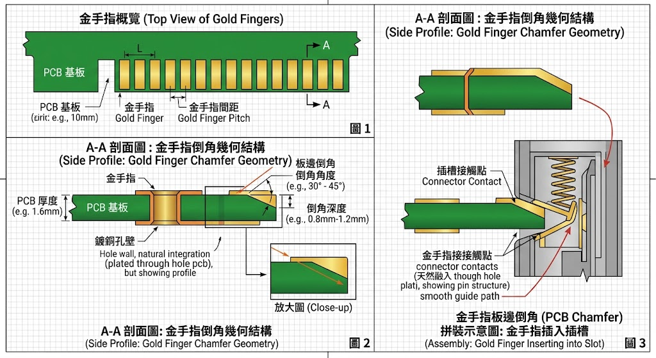

金手指PCB成型後需做板邊倒角，直角板邊會造成嚴重插拔損傷。90°直角板邊插拔時，鋒利邊緣會刮擦插槽鈹銅彈片，導致彈片變形、回彈失效；還會鏟起金手指前端銅箔與金層，造成板邊報廢。低插入力。業界常用：

gold finger pcb chamfer geometry diagram

金手指良率依賴前端設計，以下四個設計要點直接影響生產可行性與使用可靠性。

1. 熱插拔不等長設計

支援熱插拔的模組卡（如SFP/QSFP），金手指引腳需分段設計。 GND腳延長0.5~1.0mm，電源、訊號接腳縮短。插入時GND先接觸，釋放靜電、建立電位基準；拔出時訊號、電源先斷開，避免電湧損壞晶片。

2. 電鍍引線與裁切控制

硬金電鍍需通過引線給金手指供電，設計時需預留電鍍引線，連接至板邊電鍍匯流排。外形銑切時必須完全切斷引線，殘留引線會形成銅屑，引發相鄰引腳微短路或電弧擊穿。

3. 三大禁布要求

金手指接觸區禁止放置過孔，過孔凸起、殘錫會破壞表面平整度，導致接觸不良；金手指下方內層走線需後移1.0mm以上，避免倒角加工切入損傷走線；引腳間禁止殘留浮空銅，防止電鍍時電流分佈不均，造成鍍層厚度異常。

4. 阻焊開窗規範

金手指區域需完全開窗，去除阻焊層。阻焊邊緣與金手指頂端保持0.25mm以上距離，防止溢油覆蓋接觸區，減小有效接觸面積。

PCIe Gen5/6等高頻應用中，金手指易出現阻抗不連續問題。金手指焊盤寬0.6~0.7mm，遠大於普通走線，會產生寄生電容，導致阻抗從85Ω降至65Ω，引發訊號反射、眼圖閉合。

常用最佳化方法是局部地平面挖空，將金手指正下方第二層地平面挖除，參考層改為第三層。拉大介質厚度，降低寄生電容，使阻抗回歸85Ω±10%，確保高頻訊號穩定傳輸。

金手指PCB的可靠性，取決於表面製程、機械加工與前端設計的協同。選用硬金電鍍保障耐磨，規範倒角製程避免機械損傷，落實熱插拔、禁布、開窗等DFM要求，優化高頻阻抗，才能減少插拔故障、訊號異常。忽視任一環節，都會埋下品質隱憂。設計階段嚴格把控細節，是金手指PCB穩定可靠的核心。
