摩擦力學與電磁學交界：PCB板邊連接器設計與金手指硬金工藝
1 分鐘
- 一、冶金工藝選擇：硬金鍍層的硬度與耐磨邊界
- 二、幾何力學管控：板邊連接器的DFM設計約束
- 三、電磁特性優化：金手指區域阻抗補償原理
- 結語
高效能運算與伺服器硬體架構中，不論是GPU搭載的PCIe 5.0/6.0介面、資料中心高速網卡，還是模組化M.2 SSD，物理層都離不開同一個機電關鍵介面—PCB板邊連接器（Edge Connector）。
金手指電路板是子卡上最脆弱也最精密的區域：既要承受插拔時的動態摩擦與剪切應力，又要在數十GHz高速串列訊號傳輸時維持阻抗連續性。不少硬體專案量產初期，常出現插拔數次後接觸電阻飆升、高頻測試訊號反射嚴重的問題。要解決這類機械與高頻雙重失效風險，必須從冶金工藝與幾何DFM兩個維度，梳理金手指設計的核心邏輯。
一、冶金工藝選擇：硬金鍍層的硬度與耐磨邊界
板邊連接器設計最基礎的決策不在佈線拓撲，而在表面處理工藝。業內兩類鍍金工藝本質差異極大：化學鎳金（ENIG）與電鍍硬金，適用場景完全不同。
1. 為什麼貼片用ENIG不能用於金手指
ENIG透過置換反應在鎳層表面沉積薄層純金，金層純度超過99.9%，質地偏軟（維氏硬度通常低於90 HV），厚度僅0.025~0.05 μm。
這類工藝平整度高，適合細間距BGA焊接。但用於金手指時，連接器內的鈹銅彈片插拔摩擦會像銼刀一樣，兩三次插拔就磨穿薄金層，露出底層鎳面。鎳暴露在空氣中快速氧化，會讓接觸電阻從毫歐級飆升至數歐姆，引發訊號誤碼或供電異常。
2. 電鍍硬金的耐磨優勢
需反覆插拔的板邊連接器，標準工藝必須選用電鍍硬金。硬金電鍍會在鍍液中摻入0.1%~0.3%的鈷或鎳等合金元素，透過晶格畸變提升金層硬度，維氏硬度可達130~200 HV，耐磨性能大幅提升。同時鍍層厚度通常提升至0.76 μm（30微英寸）以上，高可靠場景會做到1.27 μm（50微英寸），保證200次以上連續插拔後，金層仍保持完整。
二、幾何力學管控：板邊連接器的DFM設計約束
高直通率的板邊連接器設計，佈局階段就必須匹配板廠開料、外形銑削的製程能力，核心有三項硬性設計規範。

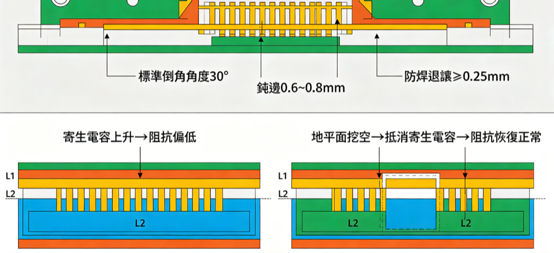

1. 板邊倒角角度與鈍邊要求
為避免插入時直角銅箔撞傷母座彈片，金手指前端必須做倒角處理。
- 角度規範：PCIe擴充卡、記憶體條等標準介面，統一採用30°倒角。相比45°倒角，30°傾角可將插入衝擊力更平順地轉化為彈片張開的垂直分力，減少磨損。
- 鈍邊預留：倒角後板邊最前端不能形成銳利邊緣，需保留0.6~0.8 mm的平直鈍邊，避免加工時基材崩裂。
2. 防焊退讓與電鍍導線切除
佈局時，防焊油墨與金手指開窗的間距需≥0.25 mm。間距不足時，絲印過程中油墨會因毛細作用爬升至金手指表面，縮小有效接觸面積。
硬金採用電鍍工藝，外形加工前所有金手指引腳底端需連接共用導電軌（Tie-bar，電鍍工藝導線），後續外形銑削時需精準切除。設計時金手指外邊界到板邊需預留≥0.5 mm淨空區，避免切口殘留金屬毛刺造成引腳間短路。
三、電磁特性優化：金手指區域阻抗補償原理
訊號速率達到PCIe 5.0（32 GT/s）及以上時，板邊連接器區域會成為訊號完整性的關鍵不連續點。
根本原因在於：為保證機械接觸可靠，金手指焊盤寬度通常為0.6~0.7 mm，遠寬於常規50 Ω單端或100 Ω差分傳輸線（線寬通常0.1~0.15 mm）。根據微帶線寄生電容公式：
焊盤面積A增大會導致該區域對參考地的寄生電容顯著上升。TDR測試中可觀測到，訊號進入金手指區域時，阻抗會出現10~15 Ω的低谷，引發高頻訊號反射，造成眼圖閉合。

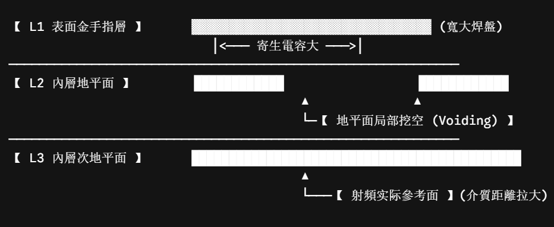

*地平面局部挖空的阻抗補償方法：
為將特徵阻抗修正至規範範圍，高速板邊連接器設計普遍採用參考地平面局部挖空（Voiding）的補償方案：
1.拉大介質距離：在金手指焊盤正下方，挖除相鄰的 L2 層地平面銅箔。
2.重塑電場路徑：迫使表層高速訊號的電場穿過 L2 層，以更深的 L3 層作為參考地。透過增加訊號與參考地的介質距離 d，抵消焊盤加寬帶來的寄生電容增量，將阻抗控制在 85 Ω/100 Ω ±10% 的工業規範內。
結語
高效能系統中，板邊連接器是銜接機械應力與電磁完整性的核心樞紐。成熟的硬體研發不會將金手指工藝全權交由板廠決定。只有在設計初期明確硬金的合金成分與鍍層厚度，佈局階段透過地平面挖空補償高頻阻抗，外形工藝嚴格管控倒角與間距公差，才能保證產品在數百次插拔與高頻訊號長期運行下，維持穩定的互連可靠性。
