PCB Solder Mask 技術規格與 DFM 設計策略

最初發布於 Apr 20, 2026, 更新於 Apr 20, 2026

1 分鐘

印製電路板PCB的製造過程中，覆蓋在銅線上的聚合物塗層（即阻焊層）發揮著至關重要的作用。阻焊層承擔著多項重要職能：防止在組裝過程中發生焊料橋接，抵禦由環境濕度引起的氧化侵蝕，確保電路的電氣絕緣性能。

阻焊層也被稱為阻焊劑。隨著元件整合密度的不斷提升，阻焊層的精度與穩定性已演變為關鍵的物理限制因素，並最終影响硬體設備的長期可靠性。

一、物理與化學特性：LPI 墨水的技術演進

阻焊層製作製程中通常會採用液態光成像（LPI）油墨。這構成了熱固化與光聚合特性相結合的複合體系，其成分通常包括環氧樹脂、光引發劑和顏料。

塗佈與曝光：LPI 油墨會被覆蓋基板的整個表面—通常透過網版印刷或幕塗製程實現—隨後基板將接受精確的紫外線（UV）曝光處理。未受光照射的區域隨後會被顯影液去除，從而在阻焊層中形成所需的開窗結構。
介電常數與厚度：阻焊層厚度通常控制在20至40微米內。處理高頻訊號時，阻焊層的介電常數會影響微帶線的特性阻抗。因此在射頻（RF）電路設計中，對阻焊層塗覆均勻性進行嚴格管控顯得至關重要。

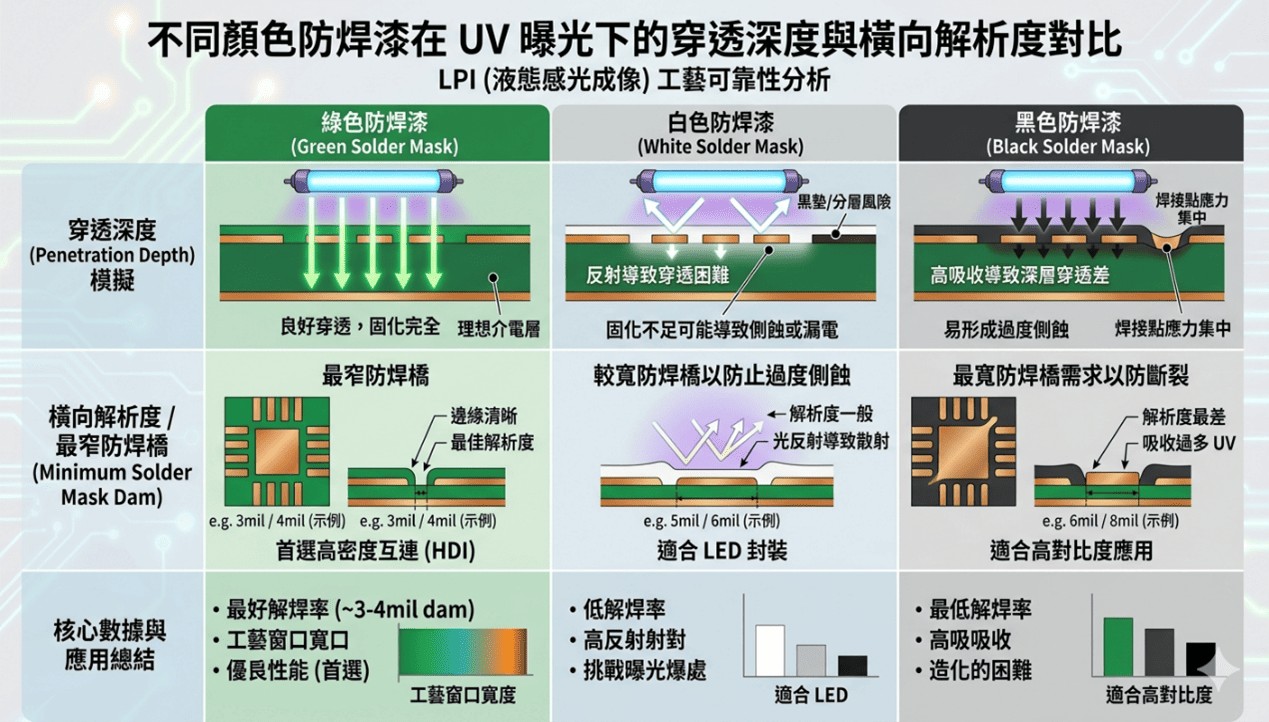

目前的阻焊層顏色選項極其豐富（黑、白、藍、紅、紫色），但綠色阻焊層在高性能電子產品中依然佔據 80% 以上的份額。這背後並非純粹的習慣，而是基於物理特性的權衡：

1. 感光解析度：綠色油墨對 UV 光的吸收率與透射率最為均衡，能夠形成最窄的阻焊橋。這對於 0.4mm Pitch 以下的封裝至關重要。

2. 固化速度與成本：相比於黑色（吸收過多熱量）或白色（光反射導致曝光過度），綠油的生產循環時間最短。

3. 目視檢查：在自動光學檢測（AOI）中，綠色與銅箔、絲印的對比度最高，能有效降低誤報率。

這兩個圖層是新手工程師在CAD設計中最常混淆的。儘管兩者在外觀上似乎都是相對於連接焊盤進行定位，但就其物理本質而言它們卻是截然不同的實體。

阻焊開窗的定義方式直接影響焊接質量。目前業界存在兩大主流設計策略：

1. 非阻焊限定焊盤 (NSMD)

開窗尺寸大於銅箔焊盤。這是目前最推薦的設計，因為它能讓錫膏包裹住焊盤側面，增強機械強度，且銅箔邊緣與阻焊層之間存在緩衝空間。

2. 阻焊限定焊盤 (SMD)

開窗尺寸小於銅箔焊盤。這種設計常用於極細間距的BGA，利用阻焊層作為支撐，防止焊盤在高熱環境下脫落，但其缺點是應力集中在焊盤邊緣。

阻焊橋極限：

在兩個焊盤之間，必須保留足夠的油墨寬度以防連錫。通常綠油的橋寬度極限在 0.1mm。如果間距過窄，工廠會建議改為大窗開法（Gang Masking），但這會增加短路風險。

五、特殊應用場景下的阻焊層

結論：阻焊層是精密組裝的安全邊界

阻焊層的每一微米偏差都可能演變成生產線上的嚴重失誤。作為硬件工程師，優化阻焊層開窗並非是單純的參數設置，同樣需要在材料熱膨脹係數與電氣間隙之間尋找平衡。選擇具備高精密 LDI 曝光技術與嚴格油墨膜厚控管的合作夥伴JLCPCB，能確保您的設計在微米級別上精確還原，讓電子產品在嚴酷的環境下依然穩定。
