封裝的戰場：SMD vs Through Hole 深度實戰與組裝策略
1 分鐘
電子技術的不斷演進，其核心邏輯就是一場逐步去除導腳、推動元件向微型化發展的「去導腳化」變革。伴隨設備集成度持續提升，空間利用率與電路精密度成為設計重點，也讓這項轉變成為產業發展的必然趨勢。
一、物理屬性的博弈：錨點與懸浮的對決

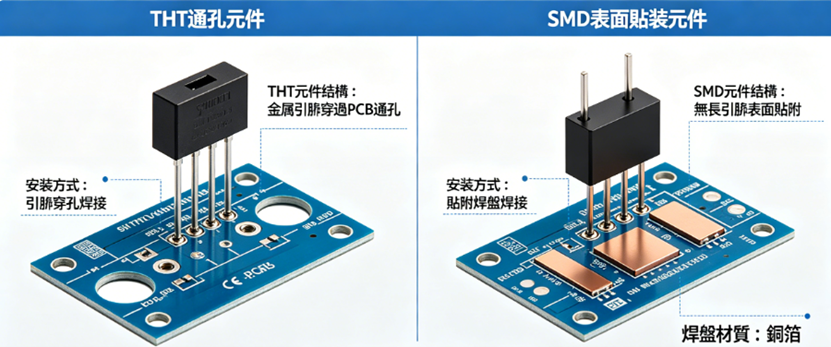

1. Through Hole Components (THT)
通孔插件元件（THT）的核心價值，在於其優異的物理連接強度。元件導腳穿過PCB的板體通孔（Vias），其固定原理類似水牆面安裝膨脹螺栓，穩固性極佳。
- 應用範例：工業機器手臂等高振動環境、功率超過500W的電力變壓器等高負載設備，或是USB-C、電源插座等需頻繁插拔的接口處，通孔PCB安裝帶來的機械強度，目前無法通過粘合劑或焊料單獨實現替代。
- 成本：每根導腳均需佔用一個通孔，導致PCB內層與底面的佈線空間被壓縮，這在現代高密度多層PCB設計中，會造成較大的空間資源浪費。
2. Surface Mount Components (SMD)
表面貼裝元件（SMD）採用直接貼裝於焊盤的方式，無需穿透PCB表面，因此能最大限度提升電路板正反兩面的元件集成密度。
- 應用範例：即便最精密的01005等微型封裝，肉眼也無法辨識，因此對於智慧手機、自動駕駛模組等高密度電路而言，SMD是唯一可行的選擇。
- 隱憂：高低溫交變產生的熱應力（Thermal Stress），或電路板受力彎折時，SMD的焊點相較THT更易出現微裂紋（Micro-crack），進而引發電路接觸不良。

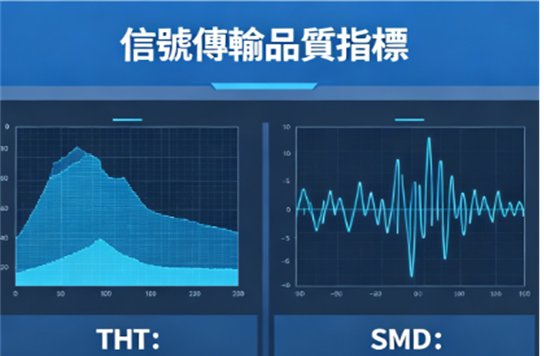

二、訊號完整性：Lparasitic的隱形殺手
高速通訊領域，工程師不只關注訊號傳輸的可行性，還要關注其穩定性和完整性。當通訊頻率達到GHz等級時，表面貼裝元件（SMD）和通孔元件（THT）之間的性能差異僅體現在導腳長度的幾毫米上。
- 寄生參數的威脅：通孔元件的導腳相對較長，類似L型電感。這種結構特性會在高頻環境下產生顯著的相移和反射，進而影響傳輸品質。
- SMD 的絕對優勢：SMD幾乎沒有導腳，因此寄生電感極低。在DDR5和PCIe 6.0等高速訊號處理應用中，使用通孔元件（THT）幾乎會不可逆轉地降低傳輸線的效能。
三、產線的現實：當「成本」決定了你的技術選擇
生產效率往往是決定這場戰爭勝負的最終裁判。
1. SMD PCB Assembly 的速度神話
現代 SMT 貼片機（Pick and Place Machine）每小時能貼裝超過 10 萬顆零件。smd pcb assembly採用回流焊（Reflow Soldering）工藝，利用錫膏的表面張力實現自動對位（Self-alignment）。這種極高的自動化程度，讓大批量生產的成本幾乎壓到了極限。
2. Through Hole PCB Assembly 的自動化瓶頸
雖然有自動插件機（AI Machine），但面對異形零件（如大型電解電容或繼電器），往往仍需人工手動插件，再通過波峰焊（Wave Soldering）。這不僅慢，且人工介入越多，出錯的機率（如插反、虛焊）就越高。
四、混合設計（Hybrid Design）趨勢
現實中工程師很少做「純粹」的板子。在追求效率與性能的同時，發展出了許多折衷方案：
- Pin-in-Paste (THR) 技術：為了不讓那幾個不得不用的 THT 零件單獨跑一遍波峰焊，我們利用通孔回流焊技術，讓插裝零件也能跟著smt 組件一起在回流焊爐中搞定。
- 散熱佈局：功率模組中，通常採用通孔封裝（THT）的高功率MOSFET，其導體可以將熱量散發到印刷電路板內部的銅層。即使是最新的表面貼裝元件也開始利用這一特性，在背面整合大面積散熱焊盤，並結合大量的散熱過孔。
五、維修與開發
通孔元件 (THC) 其更換速度以秒計量，因此在實驗研發階段是兼顧可靠性和易維護性的最優選擇。然而更換 0402 封裝的表面貼裝元件 (SMD) 則需使用高倍顯微鏡。
規模化批量生產場景中，採用表面貼裝技術（Surface-Mount Technology, SMT）組裝的PCB具備更高的穩定性與一致性。自動化SMT的組裝精度與高效重複性，遠優於人工通孔插裝。
