四層板升級六層板，是多數產品訊號完整性的重要分水嶺。疊層規劃欠妥的設計，訊號回流沿地平面開槽迂迴，電磁干擾（EMI）整改週期往往以季度計；與此同時，層數每增加兩層，製造成本相應上台階，PCB 層數（pcb layer count）的增減需要經過量化論證。PCB 疊層設計（layer stackup design）是電氣性能、佈線密度與製造成本之間的三角權衡，受控阻抗疊層（controlled impedance stackup）則是高速設計的基礎性決策。
多層 PCB 疊層（multilayer pcb stackup）的核心原則僅有一條：每個訊號層均應配置相鄰的完整參考平面。疊層並非線路圖的容器，其結構決定回流路徑長度、阻抗可控性與板級翹曲量。六層板在成本與性能之間達成較優平衡，構成高速 PCB 疊層（high speed pcb stackup）設計的入場配置。
疊層設計提醒
先向板廠確認標準疊構、板材 Dk／Df、介質厚度公差與銅厚，再開始阻抗計算與佈線；不要以軟體預設值代替實際製程參數。

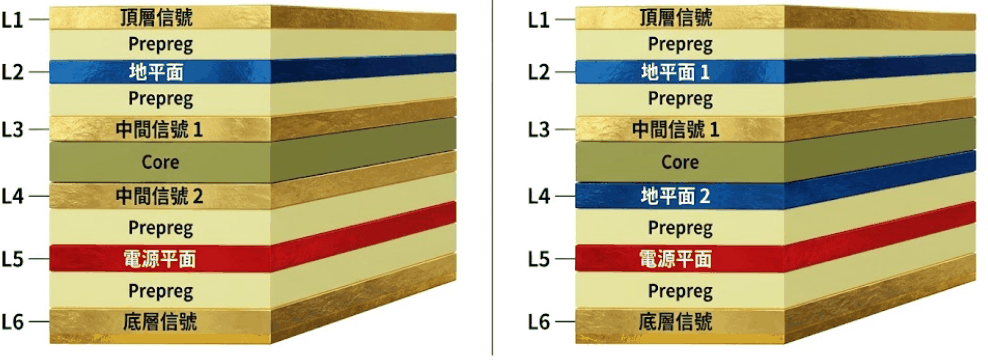

一、兩種經典疊構
六層板的成熟方案基本收斂於以下兩種，應按訊號質量要求與電源軌數量擇一採用：
| 方案 | 典型層序 | 優點 | 需要注意 |
|---|---|---|---|
| 方案一 | L1 訊號／L2 地／L3 訊號／L4 訊號／L5 電源／L6 訊號 | 成本較低，保留較多電源配置彈性 | L4 換層時回流可能跨越電源層，需評估過渡路徑 |
| 方案二 | L1 訊號／L2 地／L3 訊號／L4 地／L5 電源／L6 訊號 | L3、L4 夾持於地平面之間，訊號品質較佳 | 電源平面僅一層，多電源軌系統需額外規劃 |
方案一成本最低，但第四層訊號換層時回流路徑需跨經電源層，依靠地與電源層間電容實現過渡。方案二的第三、四層夾持於兩個地平面之間，訊號質量最優，代價是電源平面僅餘一層，多電源軌系統需謹慎評估。無論採用何種方案，疊層必須保持上下對稱：銅厚、介質厚度與鋪銅率逐層鏡像配置，不對稱結構在回流焊工序中將產生明顯翹曲。六層 PCB 疊層（6 layer pcb stackup）的價值，即在於以兩個平面層換取回流路徑的秩序。

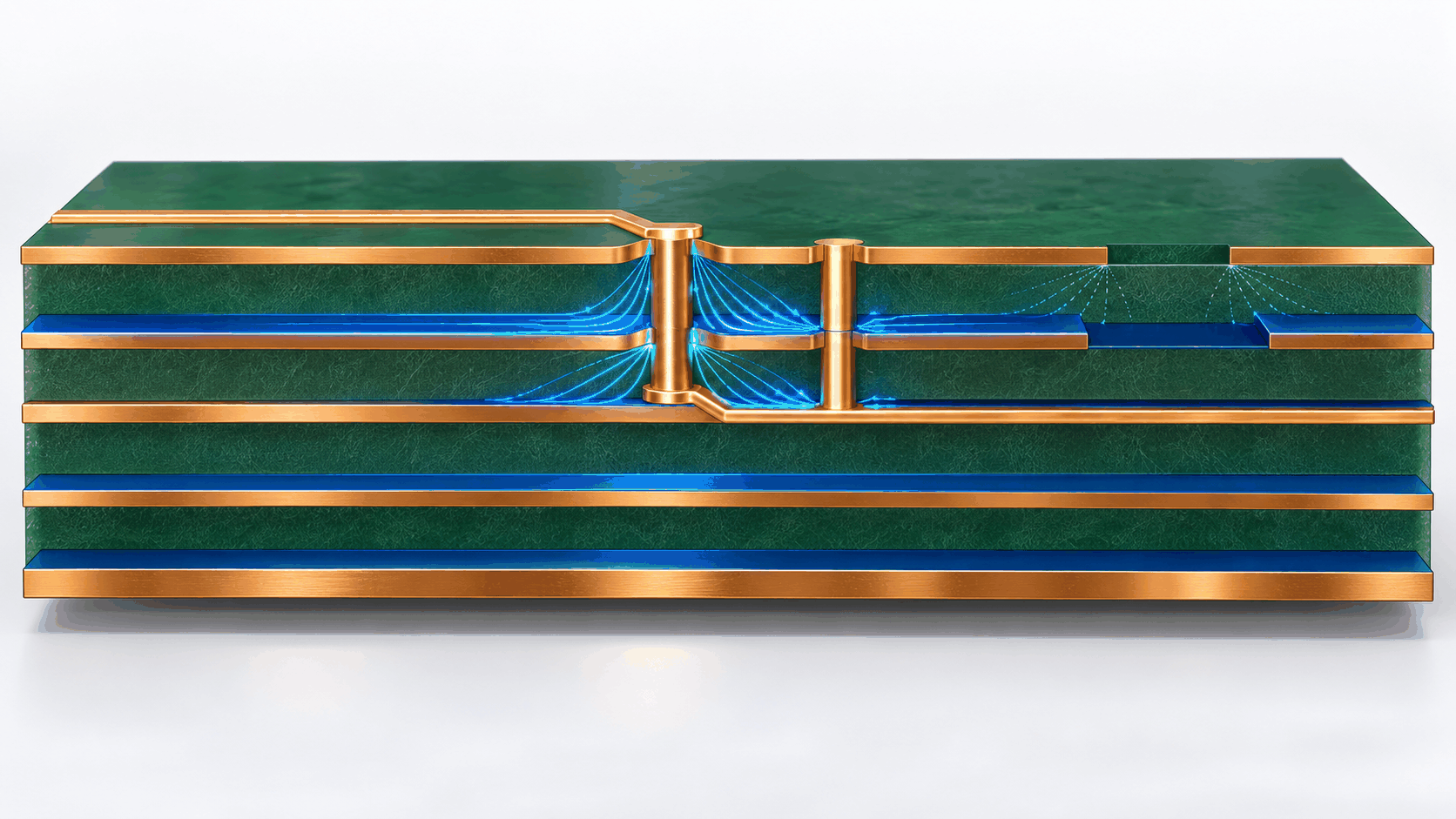

二、疊層對阻抗與回流的決定性作用
微帶線與帶狀線的阻抗由線寬、介質厚度與介電常數三者共同鎖定，疊層一旦調整，全部阻抗線的線寬須重新核算。回流路徑跟隨疊層結構：第三層訊號以第二層為參考平面，換層至第四層後參考對象隨之改變；若過孔區域的平面層被走線切割，回流電流被迫繞行，形成環路天線效應。
電源層與地層緊鄰疊放時，層間電容即構成無成本的高頻退耦電容，這是六層板電磁干擾（EMI）表現優於四層板的物理基礎。此外，常規成品板厚 1.6 mm，介質層厚度公差約 ±10%，半固化片與芯板的搭配組合直接影響實際介質厚度，阻抗計算必須基於板廠實際疊構參數，而非理論標稱值。
注意事項
訊號換層處的正下方，參考平面必須保持完整；若不得不跨越分割平面，應使用接地過孔、鄰近參考平面或重新安排層序，避免回流路徑中斷。
三、層數的確定方法
PCB 層數（pcb layer count）的確定應遵循量化路徑：首先圈定高速訊號清單及其參考平面層，其次按電源軌數量確定電源層數，最後補足訊號層，全程預留約兩成餘量以容納改版需求，避免在極限層數上開展設計。板厚規劃應向連接器需求看齊：板邊連接器對插入厚度有明確要求，應先確定總板厚，再向下分配介質層厚度。
- 風險
地層開槽敷設訊號線，參考平面出現裂縫，回流被迫繞行，輻射發射隨之抬升。
- 核查
訊號換層處的正下方，平面層必須保持完整無槽。
- 風險
FR-4 典型介電常數與實際樹脂含量不同，Dk 在 3.8 至 4.6 區間漂移，批量阻抗可能偏移數個歐姆。
- 核查
必須採用板材廠實測參數重新核算，不能只依賴理論典型值。
四、受控阻抗落地清單
算：以實測材料參數計算
向板材廠索取介電常數（Dk）、介質損耗因子（Df）實測值與介質厚度公差，採用場求解器核算線寬，禁用典型值直接計算。
寫：把要求寫入規格書
明確標註阻抗值、公差 ±10%、測試方法（時域反射測試／TDR）與抽測比例；阻抗線統一疊層參考對象，換層處按阻抗連續性原則處理。
凍：在量產前凍結參數
新產品導入（NPI）階段以標準疊構驗證，量產前凍結疊層參數，板材型號納入合格供方清單，任何換料行為均觸發阻抗重新驗證。
總結
疊層是 PCB 設計的地基工程，地基偏差無法依靠後續佈線技巧彌補。訊號層與參考平面的配對關係、疊構的鏡像對稱、基於實測板材參數的阻抗核算、規格書層面的明確記錄，構成六層板設計的四項基本盤。層數並非越多越好，每一分成本都應對應迴流路徑或阻抗控制上的實質收益，方為專業的衡量尺度。
常見問題 Q&A
Q: 六層板相比四層板的主要優勢是什麼？
六層板可提供更多訊號層與完整參考平面，縮短回流路徑、改善阻抗控制並降低 EMI；但層數增加也會提高製造成本，需要以實際高速訊號與電源軌需求評估。
Q: 方案一與方案二應該如何選擇？
方案一成本較低且電源配置彈性較大；方案二讓訊號層夾在地平面之間，訊號品質較佳。若高速鏈路與 EMI 要求較高，可優先評估方案二；多電源軌產品則需確認單一電源平面是否足夠。
Q: 為什麼每個訊號層都需要相鄰參考平面？
相鄰完整平面能提供低電感回流路徑，維持受控阻抗並減少環路面積。若平面被切割或訊號換層後沒有連續參考，回流會繞行並增加 EMI。
Q: 阻抗計算應使用哪些材料參數？
應使用板材廠實測的 Dk、Df、介質厚度、銅厚與公差資料，再以場求解器計算線寬；FR-4 的理論典型介電常數不能直接取代實測值。
Q: 六層板為什麼要保持上下對稱？
銅厚、介質厚度與鋪銅率對稱可降低壓合與回流焊時的板級翹曲。非對稱疊構容易造成製程變形，影響裝配與可靠度。
Q: 量產前如何驗證受控阻抗？
在 NPI 階段使用標準疊構打樣，將阻抗值、公差、TDR 測試方法與抽測比例寫入規格書，量產前凍結板材與疊層；任何換料或厚度變更都應重新驗證。
