過孔選型與鑽孔工藝：PCB 過孔（PCB Via）設計
高密度互連（HDI）製程普及之後，過孔不再僅承擔換層連接職能，其本身已成為訊號路徑的組成部分。盲孔、埋孔與激光微孔的成本隨結構階數遞增，焊盤內過孔／盤中孔（via in pad）是否採用填孔電鍍直接關係球柵陣列封裝（BGA）焊接良率。在高速高密設計語境下重新審視什麼是 PCB 過孔（what is a pcb via）這一基礎問題，具有明確的工程現實意義——PCB 過孔類型（PCB via types）的選型差異，將在製造成本與訊號品質兩個維度同時體現。
過孔是貫穿基板的金屬化孔，用於實現不同導電層之間的電氣連接。它同時也是寄生元件：寄生電感阻礙電流突變，寄生電容擾動高速波形，未使用的殘樁在一定頻率下產生諧振。PCB 過孔設計（PCB via design）的本質，是在連接需求、訊號完整性與製造成本三者之間確定最優平衡點。
過孔選型提醒
先確認訊號速率、板厚、層數與板廠鑽孔及電鍍能力，再決定通孔、盲埋孔、微孔或盤中孔結構，避免為了追求高密度而產生不必要的製程成本。
一、四種過孔的結構與製程

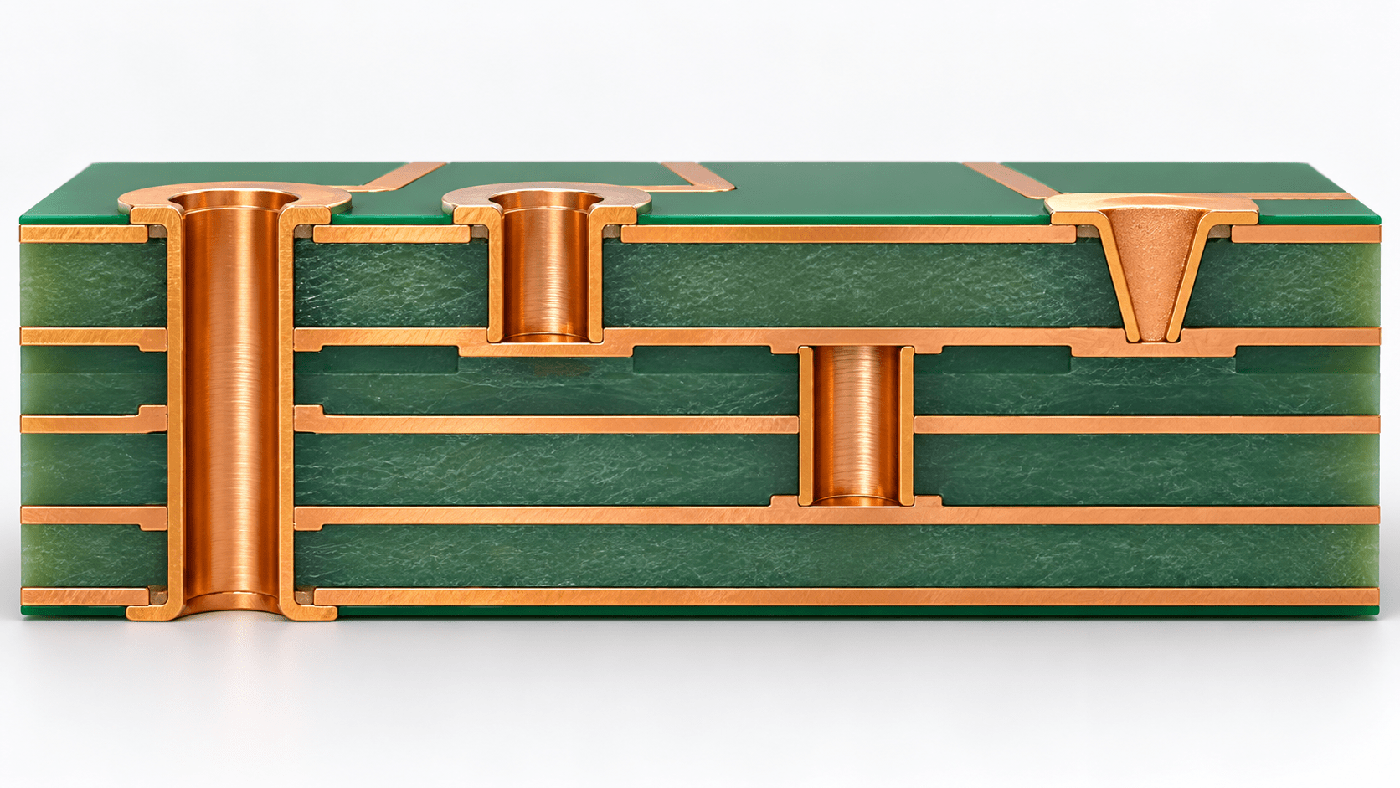

鍍通孔（PTH）採用機械鑽孔，貫穿整個板厚，為成本基線方案；盲孔連接表層與相鄰內層，埋孔隱藏於內層之間，兩者均可採用機械鑽或激光成孔；激光微孔直徑 0.1~0.15mm，需配合填孔電鍍工藝方可支撐任意層互連。過孔鑽孔與鑽孔工藝（via drilling）的標準流程為鑽孔、化學沉銅與圖形電鍍，孔銅厚度常規要求 20μm，第 3 級（Class 3）等級要求 25μm。從成本角度衡量，盲埋孔每增加一階，對應一次額外的壓合與鑽孔工序，加工成本隨階數遞增；疊孔結構對激光對位精度與填孔電鍍均勻性提出最高要求，僅在訊號速率與佈線密度確有必要時採用。
二、過孔的寄生參數及其影響
典型過孔的寄生電感約 0.5~1nH，寄生電容約 0.3~0.8pF，在高速鏈路中構成阻抗不連續點。換層過孔的殘樁在頻域中表現為開路傳輸線，其長度達到四分之一波長對應頻率時產生諧振，反射能量疊加於訊號波形。回流路徑的連續性同樣關鍵：訊號換層而參考平面隨之中斷時，回流電流被迫繞行，形成環路面積並產生輻射。
Note
工程對策包括：換層過孔旁佈置伴隨接地過孔，間距控制在 0.5mm 以內；反焊盤尺寸依目標阻抗仿真結果確定，不沿用軟體默認值；對殘樁超限的過孔列入背鑽清單。
三、設計參數速查
過孔設計的關鍵參數彙總如下，建議作為簽圖前的固定核對項：
| 參數 | 常規值 | 極限／備註 |
|---|---|---|
| 機械鑽成品孔徑 | ≥0.3mm | 0.2mm 需單獨報價 |
| 外層焊環 | ≥0.15mm | 內層考慮偏移再加寬 |
| 孔銅厚度 | 20μm（Class 2） | 第 3 級（Class 3）≥25μm |
| 激光微孔孔徑 | 0.1~0.15mm | 孔到孔淨空 ≥0.25mm |
| 焊盤內過孔／盤中孔（via in pad） | 填孔電鍍＋蓋孔 | 孔徑 0.3mm 以內優先激光 |
| 深徑比 | ≤6:1 | 厚板專項評估電鍍能力 |
尺寸與能力需以實際板廠製程能力表為準，尤其是微孔孔徑、孔到孔淨空、深徑比與填孔電鍍均勻性。可搭配PCB 設計規則最佳做法與PCB DRC 檢查流程進行簽核。
四、量產環節典型問題
1. 焊環破缺
焊環／環形焊盤（annular ring）因鑽孔偏移與圖形轉移偏差的疊加效應被侵蝕，內層連接截面積相應縮減。第 3 級（Class 3）驗收標準對焊環完整性有明確要求，孔位公差 ±0.05mm 級別的板級設計應預留充足焊環餘量，不宜按理論最小值卡線。
2. 焊盤內過孔／盤中孔空洞

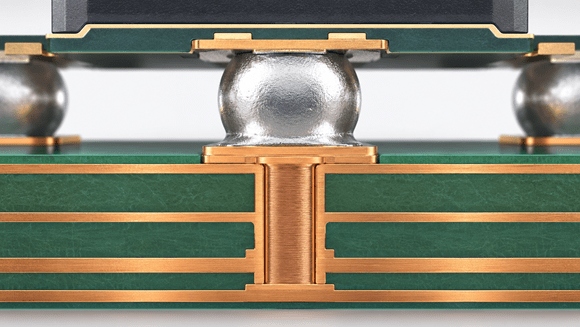

球柵陣列封裝（BGA）焊盤下方的過孔未經處理時，回流焊過程中錫膏被孔壁吸附，焊點錫量不足形成虛焊，孔內助焊劑殘留後期爬出形成錫珠。填孔電鍍加蓋孔為標準解決方案，處理後孔表面與焊盤齊平，方可保證球柵陣列封裝（BGA）貼裝可靠性。
如需進一步了解盤中孔的填孔與電鍍要求，可參考PCB Via 填孔工藝指南。
五、製程管控要點
鑽孔工序
鑽頭壽命與進給參數納入標準作業程序（SOP）管理，去鑽污強度以切片驗證，兼顧膠渣去除與玻纖表面完整性。
電鍍工序
孔銅厚度列入規格書，深徑比超標板件要求板廠提供電鍍能力證明。
高速應用
換層過孔配置伴隨地孔，殘樁超過 10mil 列入背鑽清單，反焊盤尺寸依仿真確定。
成本控制
低速訊號優先採用通孔，中速訊號盲孔一階起步，僅高速接口採用微孔疊孔方案，避免過度設計。
總結
過孔是 PCB 上尺寸最小而成本敏感度最高的結構單元：通孔、盲埋孔與微孔構成清晰的成本階梯，其寄生效應則直接左右高速鏈路品質。設計端的控制要點可歸納為：通孔按製程餘量設定孔徑與焊環，盲埋孔依成本檔位選擇階數，焊盤內過孔／盤中孔（via in pad）一律執行填孔電鍍，高速換層以伴隨地孔與背鑽管理殘樁。將參數速查表納入簽核流程，過孔即可從潛在風險回歸純粹的連接職能。
常見問題 Q&A
Q: 通孔、盲孔、埋孔與激光微孔有什麼差異？
通孔貫穿整個板厚，成本最低且製程成熟；盲孔連接表層與相鄰內層；埋孔位於內層之間；激光微孔孔徑更小，適合 HDI 與高密度互連，但需要更嚴格的對位與填孔電鍍控制。
Q: 什麼情況適合使用微孔疊孔？
當訊號速率與佈線密度確實需要更短的換層路徑，且板廠具備相應的激光對位、壓合與填孔電鍍能力時，才建議採用微孔疊孔，避免過度設計。
Q: 為什麼 BGA 盤中孔需要填孔電鍍？
未填孔的盤中孔會吸附錫膏，造成焊點錫量不足、虛焊與錫珠。填孔電鍍加蓋孔能讓孔面與焊盤齊平，提高 BGA 貼裝可靠性。
Q: 什麼時候需要對過孔進行背鑽？
當殘樁長度超過高速鏈路可接受範圍，可能形成諧振與阻抗不連續時，應依仿真結果將過孔列入背鑽清單；文章建議殘樁超過 10mil 時優先評估。
Q: 焊環尺寸為什麼不能只按照理論最小值設計？
鑽孔偏移與圖形轉移偏差會疊加侵蝕焊環，若沒有預留製程餘量，可能造成內層連接截面積不足或無法通過 Class 3 驗收。
Q: 如何在成本與訊號完整性之間選擇過孔？
低速訊號優先採用通孔，中速訊號可從一階盲孔開始，高速或高密度區域才使用微孔、背鑽或盤中孔，並同步確認板廠製程能力與報價。
