物理語義的最後一道工序：PCB 絲印實戰設計與故障規避
1 分鐘
高度自動化的SMT生產線上，印刷電路板（PCB）絲網印刷層通常被視為非功能性層。然而從失效分析（FA）的角度來看，絲網印刷層的設計缺陷會導致一些關鍵且隱藏的問題，例如焊點不良、反極性組裝以及自動光學檢測（AOI）系統中頻繁出現誤報。
身為設計工程師，PCB絲網印刷層上的每一行都是維修人員和機器人的戰術地圖。
一、 防止焊盤污染：網版印刷中的幾何限制
工程師最常犯的錯誤之一是將印刷電路板元件的標記點離焊盤邊緣太近。在生產過程中，網版印刷油墨具有特定的流變特性。當它們滲入焊盤區域時，可能會引發連鎖反應，例如：
1.潤濕不良：油墨與焊錫不相容，阻礙金屬間化合物（IMC）的形成。
2.焊點脆化：即便強行焊接，夾雜在焊點中的碳化油墨會成為應力集中點。
DFM 實務規範：

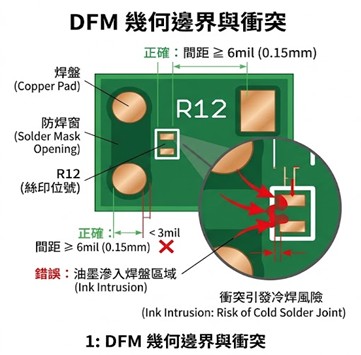

- 絲印到焊盤間距 (Clearance)：應嚴格保持在>=6 mil(0.15mm)。
- 絲印到外形線距離：必須>=10 mil(0.25mm)，防止分板時油墨崩裂。
二、 光學對比度：PCB Silkscreen Color 與 AOI 辨識策略
選擇pcb silkscreen color絕非視覺喜好，而是一場關於訊噪比的博弈。現代 AOI 系統依賴特定波長的光源（如紅光或白光）來抓取元件位置。

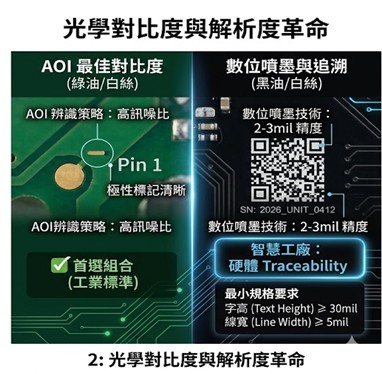

- 綠色油墨遮罩+白色印刷：這是業界理想的組合。白色油墨的高反射率和綠色油墨的高吸收率可形成最佳的二元對比度，使相機能夠瞬間捕捉極性指示器，例如 LED 上的細小水平線。
- 白色油墨遮罩的缺點：在白色油墨遮罩上印刷黑色字元（常用於 LED 板）時，必須確保油墨的不透明度。如果黑色油墨層太薄，白色背景就會顯露出來，妨礙自動化設備正確辨識序號。
常見配色組合表：
| 組合類型 | 視覺對比度 | AOI 兼容性 | 建議場景 |
| 白絲/綠油 | 極高 | 完美 | 通用工業標準 |
| 白絲/黑油 | 高 | 優秀 | 消費電子、高端 R&D |
| 黑絲/白油 | 中 | 一般 | LED 燈條、照明模組 |
| 黃絲/藍油 | 高 | 優良 | 軍工、特殊標識 |
三、 維修視角：PCB Legend 的語義佈局
當一塊板子回到維修台silkscreen pcb的分佈邏輯直接決定了除錯效率。一個高級的硬體設計師會將PCB 元件標註視為一種可讀代碼：
1. 位號的一致性：在0603元件密度較高的區域，確保參考標記保持相同的旋轉角度（僅限0°或90°），並盡可能集中放置在元件的同一面上。
2. 關鍵路徑標記：將電壓值（例如，5V、3.3V）直接列印在電源軌上，並在訊號測試點附近標註功能名稱（例如，TX、RX）。
3. 防呆標記：對於電解電容器和積體電路，建議在點狀標記的基礎上增加粗輪廓線。這可以顯著降低人工返工過程中發生短路的風險。
四、從網印到噴墨：製造技術的物理邊界
目前的PCB 絲印製造已從傳統的絲網印刷全面轉向數位噴墨（Digital Inkjet）與感光成像（LPI）。
1. 數位噴墨（Mainstream）：無需製版，精度高達2-3 mil的字體寬度。它支援動態序列號（QR Code），這對自動化追溯與機器人感測器的硬體 ID 識別具有重要意義。
2. 字體物理限制：
- 最小字高 (Text Height)：>= 30 mil。
- 最小線寬 (Line Width)：>= 5 mil。
低於此規格的標記，在墨滴擴散後會變成模糊的色塊，失去語義功能。
結論：超越標識的數據層
網版印刷是印刷電路板設計的最後一層「實體」製程。從控制絲網透明度到定義元件標識間距，這層薄薄的油墨確保了硬體與使用者之間的有效溝通。
我們力求在2026年實現最高整合密度，因此必須牢記，人機都難以理解的設計會帶來故障風險。選擇像JLCPCB這樣擁有噴墨印表機數位化校準和高對比度油墨技術的合作夥伴，即使在最嚴苛的維護環境下，也能確保清晰、精準、專業的溝通。
