高可靠互連免焊接化:Press-Fit壓接連接器PCB設計與量產管控
1 分鐘
- 一、壓接結構與工藝原理
- 二、免焊接互連的可靠性底氣
- 三、量產核心困難:孔徑與共面度是兩道坎
- 四、壓接設計實操準則
- 總結
- 常見問題(Q&A)
- 推薦相關閱讀
AI伺服器電源背板、5G基站射頻單元、電動汽車域控制器、軌交信號設備,共同點是振動劇烈、電流巨大、壽命要求十五年起步,傳統焊接式背板連接器在這些場景逐漸失寵。硬體工程師接觸press fit connector PCB方案時,疑問集中在壓接孔到底按什麼公差設計、壓接質量靠什麼保證,這兩點恰恰是量產翻車的重災區。
Press-Fit連接器用彈性順應針(Compliant Pin)替代焊點,壓入鍍通孔後針體彈性變形與孔壁形成氣密接觸,無須回流焊、無助焊劑殘留,可單針返修。IEC 60352-5把這種連接定義為無焊壓入式連接,車規與工控領域已大規模替代焊接背板,press fit backplane connector成為電源與訊號互連的PCB connector types中的主流選項。
一、壓接結構與工藝原理

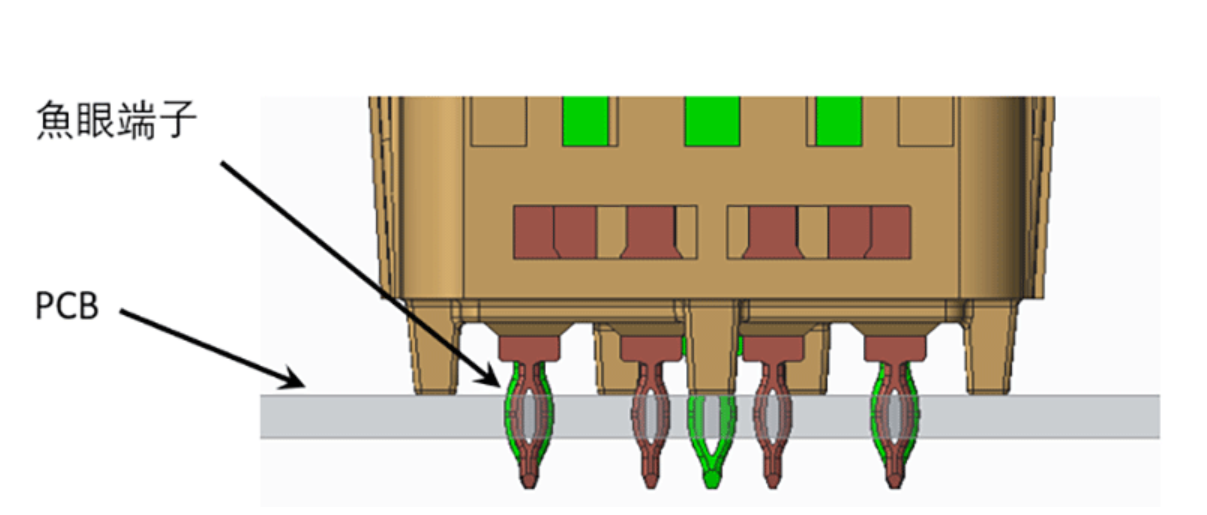

順應針主流是魚眼針(Eye-of-the-Needle):針體中部鏤空成菱形孔,壓入時針樑彈性收攏,進入孔內後回彈撐緊孔壁,接觸壓力維持在孔壁屈服強度附近。另有C型彈片針與四爪針,載流能力與插拔壽命各異,選型先看連接器廠規格書,針型決定press fit hole tolerance窗口。

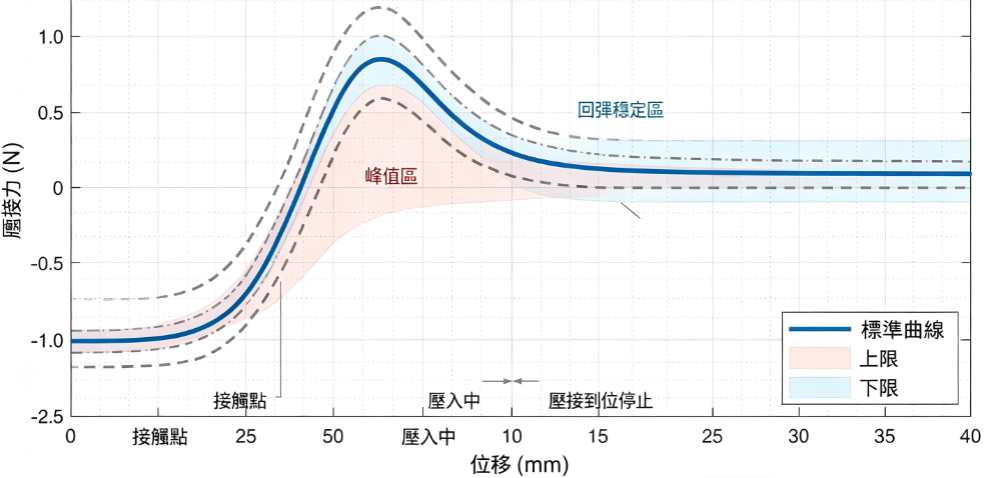

壓接過程由力-位移曲線全程監控:壓頭下行,阻力陡升至峰值(針體過盈擴張),隨後針尖穿過、阻力回落,曲線圍成的面積反映壓入能量。這條曲線就是壓接質量的DNA,伺服壓機據此判定OK或NG。
二、免焊接互連的可靠性底氣
焊接背板的失效模式高度依賴製程:潤濕不良、錫量不足、助焊劑殘留,任一失控都是批次性隱患。壓接連接器把變數壓縮到孔徑與壓力兩個機械量,接觸電阻毫歐級且終生穩定,振動環境下沒有焊點疲勞一說;單針損壞可真空吸出重壓,維修成本遠低於拆焊。大電流場景多針並聯分流,配合壓接電源端子,一顆連接器過百安培是常態,這也是新能源車高壓平台採用壓接的主因。plated through hole press fit的接觸區在孔壁中段,鍍層完整性直接決定接觸電阻壽命。
三、量產核心困難:孔徑與共面度是兩道坎
- 孔徑超差引發隱性失效。孔徑偏大,針體過盈量不足,接觸壓力不夠,初期導通正常,長期微振後接觸電阻漂移發熱;孔徑偏小,壓接力飆升撐裂基材,玻璃纖維絲微裂為CAF(陽極導電絲)遷移埋下通道,高濕環境下板內慢慢長出導電通路。
- 板厚與針位累計公差導致壓接歪斜。背板多達二十餘層,壓合漲縮疊加鑽孔偏移,press fit connector footprint區域的針位共面度超差時,連接器一端先著力,針腳彎折甚至斷裂,整塊背板報廢。
四、壓接設計實操準則
1. 孔徑與公差硬性要求
- 成品孔徑嚴格按連接器廠datasheet:常見0.64mm針配Φ0.45~0.50mm成品孔,公差帶+0.05/0mm,首件必做切片確認孔銅厚度與孔壁粗糙度。
- 孔位公差±0.05mm,孔徑公差±0.025mm級別的板子建議指定高精數控鑽,普通機械鑽極限容易踩線。
2. 焊盤佈局與周邊管控
- 壓接孔焊環(Annular Ring)≥0.15mm,壓接區1.5mm範圍內禁止佈置元件、走線與金屬化槽孔,預留連接器定位柱與防呆鍵控位。
- 禁止半孔與壓接孔相鄰混用,兩者應力場互相干擾,銑切殘留應力會讓壓接孔長期蠕變鬆動。
3. 壓接設備與驗證閉環
- 量產線配置伺服壓機,力-位移曲線窗口按針型鎖定,超限自動鎖死報警,數據存檔追溯。
- 驗證項目寫入規格書:壓接截面金相分析、接觸電阻四線法毫歐測試、振動與機械衝擊試驗(參照IEC 61373或MIL-STD-202),三者齊了才敢導入量產。
總結
Press-Fit不是簡單的「把焊接換成按壓」,它把電氣連接轉化為純機械問題,代價是對孔徑公差與製程能力的極致要求。工程師設計端的任務,是把連接器廠的針孔匹配表逐項落到圖面公差上,再配合力-位移曲線監控與金相切片驗證形成閉環。只要這兩頭抓緊,免焊接互連在高振動、大電流場景的優勢就能完整兌現。
常見問題(Q&A)
問:什麼是Press-Fit壓接連接器?
依本文介紹,Press-Fit連接器以彈性順應針壓入PCB鍍通孔,利用針體變形與孔壁形成電氣接觸,不依靠該接點的回流焊焊點完成連接。原稿以魚眼針為例,說明針型、孔徑及壓接過程之間的關係。
問:壓接孔的成品孔徑與公差,應依什麼資料決定?
本文首先要求依連接器廠的datasheet確認,並將針孔匹配表落實到PCB圖面。原稿列出了尺寸示例,但未提供對應的連接器型號;實際使用時,應先核對所選連接器的規格,不能把文章中的示例直接當作所有針型的通用條件。
問:除了孔徑,壓接區的PCB佈局還要確認哪些項目?
依本文的設計章節,還需確認孔位公差、孔銅厚度、孔壁粗糙度、焊環尺寸、周邊元件與走線空間,以及定位柱與防呆鍵控位。原稿也提醒板厚與針位累計公差可能造成壓接歪斜,這些項目應與孔徑要求一起納入圖面及製造確認。
問:為什麼量產時要記錄壓接力-位移曲線?
本文將力-位移曲線作為壓接過程的監控依據,並建議按針型設定判定窗口、對超限狀況報警及保存數據,以便追溯。原稿未提供可直接套用的量產曲線數據或各針型的合格上下限,圖2不能代替特定連接器的壓接參數確認。
問:本文列出了哪些壓接驗證項目?
原稿列出壓接截面金相分析、接觸電阻四線法毫歐測試,以及振動與機械衝擊試驗。這些項目的試驗條件、抽樣數量及合格判定值,在本文中未完整列出,正式導入前仍需補齊專案規格與驗證安排。
問:如何前往JLCPCB詢價並說明Press-Fit設計需求?
您可以前往 JLCPCB報價與下單頁面 查看訂單選項,並整理連接器型號、datasheet、成品孔徑與公差、孔銅及相關檢驗要求,在下單前進行確認。本文不代表JLCPCB承諾提供特定Press-Fit壓接組裝、專用壓機或相關驗證服務;實際可承接範圍與交付條件,請以平台、客服及工程確認結果為準。
