孔環尺寸設計與PCB防破孔實操指南
1 分鐘
- 一、基礎計算公式與實際生產取值
- 二、業界通用最小孔環要求
- 三、過孔孔環和元件焊盤孔環的設計要求
- 四、PCB設計階段DFM優化辦法
- 五、不同闆卡類型孔環參數核對錶
- 總結
PCB設計軟體裡畫出來的過孔、焊盤都是標準同心圓,理論上鑽孔中心和焊盤中心完全重疊。但圖面送到板廠量產,經過多層板高溫壓合、數控鑽機高速鑽孔後,實際做出來的板子總會出現位置偏差。
鑽孔機鑽頭高速轉動會產生輕微晃動,板材受熱後不同方向伸縮量不一樣,多層對位設備本身也存在固定機械公差,最終成型的孔洞很容易偏離焊盤中心。而孔洞外圍剩下的一圈銅皮,也就是業界常說的孔環(Annular Ring),就是防止線路斷路、孔壁銅皮脫落的關鍵結構。如果孔環預留寬度不足,一點點鑽孔偏移就會出現破孔問題,整塊板直接開路報廢,整批產品都可能返工。
一、基礎計算公式與實際生產取值

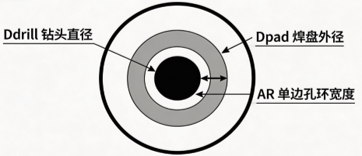

孔環指的是鍍通孔、普透過孔鑽孔完成後,鑽孔外沿到焊盤外圈之間剩餘銅箔的單邊寬度,直接決定板子加工後線路能否穩定導通。
1. 通用計算方式
單邊孔環寬度計算公式:

參數說明:
- AR:單邊孔環寬度
- Dpad:過孔/元件焊盤整體外徑
- Ddrill:工廠實際加工用的鑽頭直徑
重點區分:圖面標示的成品孔徑≠鑽頭尺寸。為了後續電鍍銅層覆蓋孔壁,鑽頭直徑一般會比最終成品孔徑大0.1~0.15mm。
舉個實際案例:8層伺服器背板設計過孔,焊盤外徑20mil,要求成品孔徑10mil。工廠為電鍍預留餘量,會選用14mil鑽頭加工。單邊孔環寬度計算:(20mil-14mil)÷2=3mil,換算約0.076mm。這3mil就是抵銷所有加工偏差的緩衝餘裕。

二、業界通用最小孔環要求
現在PCB往小型高密度HDI方向發展,走線空間越來越緊張,焊盤尺寸不斷縮小。設計時必須平衡佈線密度與量產良率,先分辨不同產品對應的IPC可靠性等級,並對應最低孔環限值。
1. IPC Class 2:一般消費性電子、常規工業設備
允許輕微破孔,判定合格標準:鑽孔偏移後,銅環完整連接弧度≥270°,破損角度不超過90°,剩餘銅皮寬度滿足電流承載需求。常規加工建議:外層孔環最小4mil(0.1mm);多層板內層對位難度較高,最小預留5mil。
2. IPC Class 3:車用動力板、醫療、航空等高可靠產品
不允許任何破孔,鑽孔邊緣必須完全落在焊盤內部。部分車載安全硬體額外加嚴要求:電鍍完成後,孔環最窄處單邊銅皮至少保留1mil(0.025mm)。設計實操建議:佈局階段過孔單邊孔環預留5~6mil,給層壓、鑽孔偏差留出充足容錯空間,確保量產直通率。
三、過孔孔環和元件焊盤孔環的設計要求
實際佈線時,過孔只負責訊號換層,元件焊盤要承受焊接、插拔外力,兩者受力場景不同,孔環寬度無法統一標準。
1. 訊號過孔孔環
過孔僅承擔電氣導通,組裝後不會受到外力拉扯。為減少寄生電容、確保高速訊號阻抗穩定,尺寸會盡量貼近工廠加工極限。
一般機械鑽孔過孔常用4mil單邊孔環;
以雷射鑽孔的HDI盲埋孔定位精度較高,公差僅±0.025mm,孔環可做到2~3mil。
2. 外掛元件焊盤孔環
連接器、功率電感、大容量電解電容這類插件孔,會同時承受兩類應力:
- 焊接高溫帶來的熱應力:元件接腳、銅皮、板材熱膨脹係數不一致,容易出現分層;
- 後期使用的機械應力:線纜反覆插拔拉扯焊盤。
如果孔環做的和訊號過孔一樣窄,長期冷熱循環、插拔後,銅皮容易起泡、和板材剝離、焊盤脫落。業界一般要求:插件鍍通孔單邊孔環至少8mil(0.2mm),提升銅皮附著力及散熱面積。
四、PCB設計階段DFM優化辦法

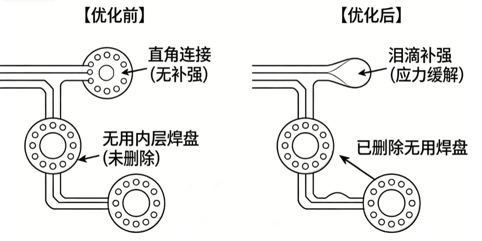

不用盲目放大焊盤擠佔佈線空間,兩個常規設計調整就能大幅降低鑽孔偏移導致的報廢問題,設計完成後必須執行。
1. 全線添加淚滴補強
走線和過孔、焊盤銜接處寬度突變,鑽孔偏移時這個位置最容易出現銅皮斷裂。全域自動添加淚滴,在線和焊盤之間做平緩三角銅箔過渡。就算鑽頭往走線反方向大幅偏移,淚滴區域也能保留完整導電銅皮,避免線路斷裂、出現微裂紋。
2. 刪除內層無用焊盤(NFP非功能焊盤)
多層板中,若過孔只連通表層和底層,中間各層的焊盤沒有任何電氣連接,屬於無用銅箔。輸出生產文件時,允許工廠移除這類內層焊盤。好處有兩點:一是騰出內層佈線空間;二是鑽孔時減少鑽頭和多層銅箔摩擦發熱,提升孔壁電鍍均勻度,金屬化孔品質更好。

五、不同闆卡類型孔環參數核對錶
發板打樣、量產前,對照下表在EDA軟體設定DRC規則,把控孔環尺寸底線:
| 佈線網絡與過孔工藝分類 | 推薦 Pad/Drill 配置(公制/英制) | 實體 Annular Ring Size | 適用 IPC 可靠性等級 | 核心 DFM 補強措施 (Process Fixes) |
| 標準高速差分 Via (機械鑽孔) | 外徑 0.50mm / 鑽孔 0.25mm(20mil/10mil) | 0.125mm (5.0mil) | IPC Class 2 (主流消費級/伺服器) | 全板全量補加經典淚滴(Teardrops),激活內層非功能性焊盤全自動移除。 |
| 高階 HDI 盲孔 (雷射鑽孔) | 外徑 0.25mm / 鑽孔 0.10mm(10mil/4mil) | 0.075mm (3.0mil) | IPC Class 2 / 3 (5G模組/智慧型手機) | 雷射控深鑽孔直接定位於次層 Target Pad 中心,公差嚴格控制在 ±25μm 內。 |
| 車載 BMS 主控板 Via (Class 3) | 外徑 0.60mm / 鑽孔 0.30mm(24mil/12mil) | 0.150mm (6.0mil) | IPC Class 3 (高安全車載航太) | 執行嚴格的零破孔(No Breakout)制程檢驗,孔環最窄處電鍍後必須 ≥1mil。 |
| 大電流接插件 / 重載引腳 PTH | 外徑 1.80mm / 鑽孔 1.20mm(72mil/48mil) | 0.300mm (12.0mil) | 所有可靠性等級 (重應力/高溫) | 採用大面積實心銅環包裹,禁止使用熱焊盤(Thermal Relief)進行承載。 |
總結
高密度高速PCB設計裡,孔環不只是簡單的幾何尺寸,還要結合板材熱脹冷縮、鑽孔機加工公差、電鍍厚度綜合考量。成熟的硬體設計不會單純依賴工廠加工精度抵消偏差,而是在佈局階段就區分普通過孔和插件焊盤的孔環寬度,按照產品可靠性等級匹配IPC標準,搭配淚滴、刪除內層無用焊盤兩類DFM優化手段,從設計源頭規避鑽孔偏移、破孔報廢問題,提升板子量產穩定性。
