適配物聯網小型化趨勢:半孔PCB實操設計與車間生產要點
1 分鐘
- 一、半孔成型基礎製程邏輯
- 二、焊點加固原理:毛細爬升提升焊接可靠性
- 三、半孔PCB量產核心困難:公差管控門檻高
- 四、量產DFM實操設計準則
- 總結
當下物聯網穿戴產品、5G、Wi-Fi 6E高速模組市場需求持續走高,電子產品硬體整體設計全面走向輕薄化、模組化。硬體工程師日常最棘手的難題,就是整機厚度、PCB板面空間極度受限的前提下,如何實現子板與主機板高密度、高穩定的電氣對接,這也是PCB量產階段常見的製程卡點。
半孔PCB早年僅作為IPC標準裡小眾特殊工藝,隨著無連接器闆對板直連方案普及,現已成為各類模組化硬體的主流結構。此製程將電路板邊緣金屬化通孔對半銑切形成導電接觸面,省去外接連接器,反覆測試插拔壽命更長,射頻線路阻抗連續性更好,大量高端設備的底層互連設計都會選用此方案。

一、半孔成型基礎製程邏輯
PCB業所說半孔,是開設在電路板外形邊緣的金屬化通孔。標準加工流程為先完成通孔內壁鍍銅,待電路板整體外形銑削工序,數控銑刀沿通孔中心對半分割,板邊露出半圓或四分之一圓弧的金屬導電凹槽。
不同職位工程師對此叫法有差異:工業背板選型多稱鍍半孔,射頻模組佈線常叫城堡孔,EDA設計軟體與工廠光繪文件中兩種名稱都會標註。
二、焊點加固原理:毛細爬升提升焊接可靠性
子板透過半孔貼片焊接至主機板,焊點牢固度遠優於常規側邊焊盤。回流焊高溫環境下,熔融錫膏會沿著半孔圓弧金屬壁產生毛細爬升現象。錫膏不只是停留在主機板焊盤表面,還會沿著孔壁向上附著,形成立體包裹式焊點。這種結構大幅增加焊接接觸面積,形成卡扣式固定效果,模組經過長期震動、高低溫循環測試也不易脫焊虛焊,是普通貼片焊盤難以達到的性能。

圖1. SMT 焊锡毛细爬升剖面
三、半孔PCB量產核心困難:公差管控門檻高
半孔PCB電氣、機械性能優勢突出,但加工廠統一將其劃為高難度特殊過程。工程師設計時若不熟悉工廠加工極限,盲目縮小尺寸,批量生產極易出現大面積報廢。量產環節主要需要解決兩類缺陷問題:
- 銅毛刺引發隱性短路。銑刀高速切削半孔鍍銅層時,銅材料延展性強,刀具轉速異常、刀刃磨損都會造成銅層撕裂翻邊,在孔邊形成細小銅屑。脫落銅屑落在相鄰半孔間,會產生肉眼難察覺的微短路,同時誘發高頻訊號串擾,影響設備射頻效能。
- 銅皮剝離與板材分層。通孔銅膜與FR-4基材的附著力,對半切割後直接下降一半。銑削力過大、板材耐熱Tg參數不足時,切割瞬間孔壁銅皮極易翹起。一旦出現銅皮剝離,貼片階段錫膏無法爬升附著,模組直接電氣斷路,整塊電路板只能作廢。
四、量產DFM實操設計準則
想要穩定提升生產良率,工程師使用EDA佈線時,必須遵循貼合車間加工能力的設計規範:
- 1. 尺寸與間距硬性要求
- 半孔成品孔徑:最低不能小於0.6mm,若孔徑低於0.4mm,鑽孔、壓合多工序誤差疊加,銑切後的半孔圓弧會嚴重變形,孔壁鍍層完整性無法保障。
- 相鄰半孔中心間距:建議至少1.0mm,焊盤間淨空保留0.35mm以上;間距過小,銑削時中間基材支撐力不足,銑刀側向力會連帶刮起週邊銅皮,出現連片剝離不良。
2. 焊盤佈局與表面處理選擇
- 不等長設計:電路板頂層、底層邊緣焊盤不要對稱設計,頂層焊盤向內縮短,底層焊盤向板內延伸0.3~0.5mm,形成高低落差。回流焊接時錫膏表面張力會均勻吸附子板,焊接一致性顯著提升。
- 電鍍硬金的強制性:需要多次插拔、重複測試的半孔,禁止使用化學鎳金鍍層,圖面必須標示鈷合金電鍍硬金,鍍層厚度不低於30微英吋。硬金顯微硬度超過HV170,多次摩擦後接觸面依舊平整無氧化,確保高速串列訊號傳輸穩定。
3. 加工流程與內層避讓規範
- 專用銑刀 V-score 加工:針對1.25Gbps以上高速訊號半孔區域,生產文件需註明使用抗毛邊專用銑刀,採用二次銑削製程:先粗銑整體輪廓,再精修半孔金屬邊緣,將加工公差控制在±0.05mm。
- 內層銅箔避讓:受銑切偏移誤差影響,半孔對應內層線路銅箔需向內退讓0.5mm以上,避免刀具刮傷內層高速走線。

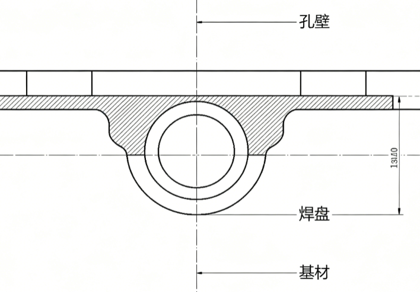

圖2.板邊半孔幾何結構
總結
如今高密度互連PCB廣泛應用,半孔早已不只是簡單導電接點,焊點長期承受震動、溫度衝擊,同時承載高頻訊號傳輸,結構設計需要兼顧力學與電氣雙重需求。成熟研發團隊不會把半孔規格全權交由工廠調整,專案前期設計階段,就要結合IPC產業標準,把孔徑、孔間距、硬金鍍層厚度納入DFM自我檢測流程。從源頭管控幾何公差,才能在實現設備輕薄小型化的同時,確保模組量產良率與長期使用穩定性。
