幾何公差下的製造邏輯：PCB厚度選型與高速阻抗控制
1 分鐘
- 一、板厚規格的產業演變與場景分化
- 二、壓合製程公差對高速阻抗的影響機制
- 三、薄型板的工藝挑戰與結構優勢
- 四、分場景板厚設計與工藝配置指南
- 結語
在訊號邊緣速率進入皮秒級、硬體結構不斷輕薄化的當下，硬體架構師不能再將板厚視為圖紙上固定的靜態數值，而必須將其當作帶有分佈參數的動態物理變數，納入整體訊號完整性設計考量。
一、板厚規格的產業演變與場景分化
1. 1.6mm標準厚度的產業慣性
印刷電路板產業發展初期，基材多採用酚醛樹脂紙質層壓板（電木板），這類材料最早廣泛用於工業設備的絕緣墊片與配電盤，當時市場供應最穩定的公稱厚度即為1/16英吋。後續環氧樹脂玻纖基材（FR-4）成為產業主流，下游的自動化傳送軌道、板邊連接器卡槽、波峰焊夾具乃至元件引腳長度，都已圍繞1.6mm厚度形成了成熟的產業鏈配套體系，這一規格也因此沿用至今。
2．多層板時代的厚度分化趨勢
隨著硬體架構從雙面板發展到8層、12層甚至24層以上的高階多層板，固守單一板厚規格已無法滿足設計需求。為在有限的垂直空間內佈置更多訊號層與電源參考平面，板厚選型開始根據應用場景出現明顯分化：
- 消費性通訊終端：為配合外殼結構與Type-C等標準連接器介面，大多維持1.6mm或1.2mm的常規厚度
- 高速運算背板：需厚銅箔承載大電流、厚介質層拉開層間距，總厚度通常達2.0mm、2.4mm甚至3.2mm
- 微型穿戴與感測模組：優先追求輕薄化與低熱阻，全面轉向薄型板技術路線

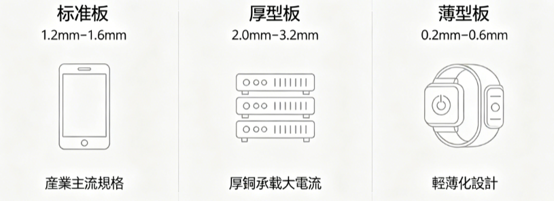

圖1. PCB 板厚分場景應用示意圖
二、壓合製程公差對高速阻抗的影響機制
1．板厚公差的行業驗收標準
不論是Polar Si9000還是ANSYS HFSS的阻抗計算邏輯，傳輸線特徵阻抗與線寬、銅箔厚度呈負相關，與走線至下方參考地平面的介質層厚度呈正相關。
實際製造中，板厚並非恆定的理想值，必然存在對應的公差範圍。依據IPC-6012驗收規範，常規Class 2等級的成品板厚公差為±10%。也就是說，訂購1.6mm的標準電路板，成品厚度落在1.44mm至1.76mm區間內，都屬於符合驗收標準的合格品。
2．壓合流膠引發的局部厚度不均
厚度波動與局部偏差的根源，來自多層板的壓合製程。多層板由多片內層核心板、半固化片（預浸樹脂膠片）與外層裸銅箔疊合後，送入真空熱壓機經高溫高壓壓製成型。
高溫環境下，半固化片內的環氧樹脂會熔融流動，若板面不同區域的走線密度差異過大、殘銅率分佈不均，熔融樹脂會優先流向無銅箔的低壓區域，最終造成板面各區域的介質層厚度不一致。
3．厚度偏差對訊號完整性的破壞
若厚度偏差剛好出現在高速訊號走線區域，例如傳輸速率32 GT/s的PCIe Gen5核心差分對，介質厚度若較設計值降低10%，該段傳輸線的特徵阻抗可能下降3~5Ω。
這種局部阻抗不連續會引發嚴重的訊號反射，造成回波損耗惡化、波形畸變與碼間干擾，最終導致眼圖閉合、數據傳輸丟包。
4．阻抗管控的DFM優化措施
為避免厚度公差影響高速訊號完整性，研發團隊輸出製造文件時，不能直接沿用默認規範，需主動提出兩項工程要求：
- 收窄板厚公差等級：針對高速電路板，將成品板厚公差從標準±10%收斂至±7%甚至±5%，倒逼板廠採用高精度雷射測厚壓合設備與流膠穩定的開纖半固化片
- 落實銅箔平衡設計：佈局階段對空曠無走線區域鋪設網格補銅，讓整板殘銅率分佈均勻，確保壓合時板面受力與樹脂流動阻力一致，從根源減少局部厚度塌陷

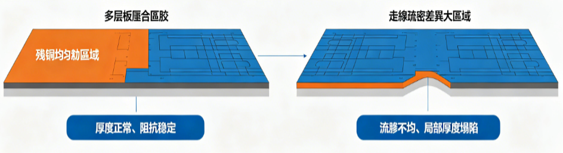

圖2. 多層板壓合流膠原理圖
三、薄型板的工藝挑戰與結構優勢
1．高溫回流下的板翹失效風險
隨著智慧穿戴、醫療植入感測器與微型無人機產品發展，薄型電路板應用占比快速提升，成品厚度常壓縮至0.6mm、0.4mm甚至0.2mm級別。
薄型板最突出的問題是結構剛性顯著下降—板厚減半時，板材抗彎強度會隨厚度三次方關係大幅衰減。SMT無鉛回流焊峰值溫度可達260℃，此時FR-4基材超過玻璃化轉變溫度進入高彈態，基材與銅箔的熱膨脹係數差帶來的內應力集中釋放。若頂底層走線分佈不對稱、兩面元件熱容量差異過大，薄板出爐冷卻後容易出現V型或鞍型翹曲。
2．微孔加工的天然工藝紅利
薄型板在微孔加工上具備天然工藝優勢。電路板的縱橫比為總厚度與最小鑽孔徑的比值，3.2mm厚背板搭配0.2mm過孔時，縱橫比高達16:1，電鍍液難以深入孔道中心，需高頻脈衝電鍍工藝保障孔壁鍍層均勻性，製造成本偏高。
而0.4mm薄板搭配同樣孔徑時，縱橫比僅為2:1，電鍍液可在孔內順暢流動置換，孔壁鍍銅均勻性更易保障，也更適合搭載雷射盲孔的高密度互連架構。
四、分場景板厚設計與工藝配置指南
1．薄型板（0.2-0.6mm）設計要點
- 佈局階段避免大面積實心鋪地，優先採用網格鋪銅結構釋放熱應力
- SMT加工要求中明確指定專用過爐載板，通過合成石或鋁合金載板夾持板邊，抑制高溫下的板件變形
2．厚型板（2.0-3.2mm）設計要點
厚板熱容量大，焊接過程中會快速吸收熱量。因此連接至電源平面的元件引腳必須設計熱焊盤（花焊盤）結構，禁止引腳直接大面積連接電源層，防止局部散熱過快導致冷焊、錫膏熔融不充分等焊接缺陷。
結語
板厚選擇並非單純的機械尺寸參數，而是牽涉訊號阻抗、結構可靠性與製程良率的核心設計環節。高速電路設計不能只依賴EDA模擬的理想數值，必須結合壓合製程特性與板廠加工能力，從公差管控、銅箔平衡到結構優化全鏈路考量，才能將設計指標轉化為穩定的量產良率。
