數模混合 PCB 接地設計:回流路徑、地彈與隔離策略
1 分鐘
- 一、高低頻電流回流的行為差異
- 二、單點星形接地的適用場景與高頻缺失
- 三、高速數模板主流設計:接地平面區域劃分方案
- 四、數模接地設計審核檢查表
- 透過 JLCPCB 將數模混合 PCB 設計投入生產
- 結語:透過空間規劃約束電磁回流場域
硬體設計人員常存在一個思維誤區,認為接地層 GND 能夠無限制吸收各類電磁雜訊,只要 EDA 軟體中連上接地 GND 符號,該位置就能維持零電位。但實際電路環境不存在絕對零電位,所有接地銅箔都會形成由電阻、寄生電感、雜散電容組成的複合阻抗網路。高速數位訊號邊沿變化快,會在銅箔上產生瞬態電壓波動;而微弱類比訊號需要捕捉微伏特等級的微小電壓變化,兩者共用同一層接地平面時,雜訊會互相干擾,大幅降低採樣精度。
妥善規劃數模混合接地,核心是管控高、低頻訊號的電流回流路徑。若迴路設計不當,數位高頻雜訊會透過共阻抗耦合干擾類比電路,直接壓低系統訊雜比(SNR)。
一、高低頻電流回流的行為差異
設計接地銅箔時,要拋開低頻電路「電流走最短直線」的固有觀念。銅箔上回流電流的分布模式,完全取決於訊號工作頻率。
1. 低頻訊號(頻率低於 10 kHz)
電流會優先選擇電阻最低的路徑流動。銅箔本身電阻分布均勻,低頻回流電流會呈扇形散開,沿幾何直線回到供電源頭。
2. 高頻訊號(頻率高於 100 kHz)
電流會優先選擇電感最小的路徑。高頻電磁場被限制在訊號走線與接地平面之間,為降低磁通量、減少能量損耗,回流電流會集中在訊號線正下方的接地銅箔區域。
MCU、FPGA、DDR 這類數位晶片內部存在大量高速開關單元,邏輯位準切換瞬間會抽取大電流。這股變化快速的電流通過接地層寄生電感時,會產生接地彈跳雜訊,計算公式如下:

若類比接地與充滿彈跳雜訊的數位接地直接連接,數位干擾會直接滲入精密運算放大器及 ADC 參考電壓,造成採樣數據持續跳動,無法穩定讀取。
二、單點星形接地的適用場景與高頻缺失
針對音頻採集、應變式重量感測這類低頻高精度電路,單點星形接地是業界通用的成熟設計手法。核心邏輯十分簡單:將類比電路、數位電路的回流走線分開獨立鋪設,只在整塊電路板唯一位置(多為電源輸入濾波電容處)做銅箔連接。
透過單點匯流的方式,數位接地產生的彈跳電壓僅會侷限在自身走線迴路,不會流進類比訊號迴路,從源頭隔斷共阻抗耦合帶來的雜訊干擾。

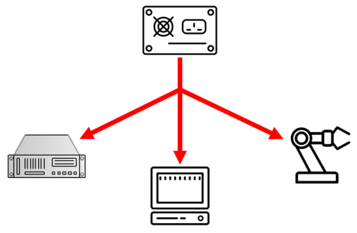

圖 1:經典星形接地(Star Grounding)拓撲。
星形接地的限制
當數位電路時脈達數百 MHz 等級時,單點星形接地會引發嚴重電磁干擾問題。
高頻訊號對迴路電感極為敏感,星形接地需要將各支路接地線拉長至統一匯流點,導線電感隨長度同步上升,形成高阻抗回流通道。高頻電流被迫繞遠路匯合,會讓訊號線與回流線之間形成大面積環路,一方面向外輻射電磁雜訊,另一方面也更容易接收外界射頻干擾。因此高速數位系統不適合單點接地,必須改用完整大面積接地銅箔平面。
三、高速數模板主流設計:接地平面區域劃分方案
現今高速數模整合電路最實用的接地設計,是保留完整無切割的整片接地銅箔,透過元件佈局的空間分區隔離雜訊。這也是 PCB 電源與地平面設計的核心思路。
1. 區域劃分原則:隔離數位與類比元件
在 PCB 擺放元件階段,必須在板面上劃分兩大獨立區塊:
- 數位元件區:微處理器、快閃記憶體、DC-DC 切換電源集中擺放。
- 類比元件區:微弱感測前級電路、運放、精密電壓基準源集中擺放。
- ADC 交界位置:數位類比轉換晶片作為兩區中介,剛好擺放在兩區交界位置。
這樣佈局的優勢在於,高頻數位回流電流只會緊貼自身訊號線下方流動。只要數位走線不跨越區域邊界,數位接地電流就不會流經類比精密元件下方,達到雜訊隔離效果。

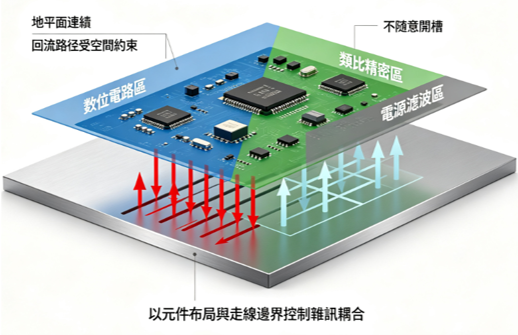

圖 2:統一地平面下的嚴格空間分區圖。
2. 接地分割槽的設計禁忌:禁止訊號線跨槽
部分設計者為追求雜訊隔離效果,會直接在接地平面開設分割槽,把類比、數位接地物理斷開。這種方式在低頻環境下可行,但只要訊號走線跨過分割槽,就會失效。
高頻回流電流沿走線流動時,遇接地分割槽無法直接跨越,只能沿槽體邊緣繞行,衍生以下問題:
- 迴路電感急劇上升,訊號邊沿出現明顯過衝與振鈴。
- 傳輸線特徵阻抗突變,引發訊號反射,損毀訊號完整性。
- 分割槽會形成槽縫天線,持續對外輻射電磁干擾,造成 EMC 測試不合格。
數模混合接地設計第一準則:若使用分割接地平面,所有訊號走線禁止跨過分割槽。若設計需求必須跨槽,需在走線正下方加裝 0 歐姆電阻、磁珠或高頻電容,作為回流電流的連接橋樑。相關電磁相容性問題可參考高頻 PCB 的 EMI/EMC 與訊號完整性指南。
四、數模接地設計審核檢查表
電路板交付製作前,設計團隊需依據下表逐一檢查接地規劃,確保符合硬體設計規範:
| 接地策略架構分類 | 適用訊號帶寬與主晶片特徵 | 核心佈線防線與規範(Layout Rules) |
|---|---|---|
| 純類比/音頻單點地(Star Grounding) | DC 至 20 kHz;24-bit 儀表放大器、音頻編解碼器 | 類比與數位走線在幾何上完全獨立,僅在主電源濾波電容的大腳處實施單點螺栓或銅箔交匯。 |
| 統一平面分區佈局(Unified Solid Plane) | 100 kHz 至 1 GHz 以上;高速 ADC/DAC、ARM、FPGA 系統 | 地平面保持完整不分割。元件依數模屬性嚴格進行左右/上下空間隔離,訊號線嚴禁進入對方區域。 |
| 局部開槽隔離佈局(Split Ground Planes) | 中低頻精密採集,帶部分數位通訊的工控 MCU 與高精度採樣模組 | 在 ADC 下方實施地分割,analog ground 與 digital ground 透過 Net-tie 或 0 Ω 電阻在 ADC 晶片正下方交匯。 |
延伸閱讀:理解 PCB 設計中的類比接地與數位接地
透過 JLCPCB 將數模混合 PCB 設計投入生產
完成元件分區、接地平面、回流路徑及跨區走線檢查後,可將 Gerber 與 BOM 檔案提交至 JLCPCB。若專案包含 ADC、運算放大器、MCU 或 FPGA 等表面黏著元件,可搭配 PCB 組裝服務,縮短從設計驗證到成品板的製造週期。
結語:透過空間規劃約束電磁回流場域
數模混合接地設計的核心,是依據馬克士威電磁場理論,透過佈局、銅箔規劃約束電流回流產生的電磁場範圍。
區分數位接地與類比接地,不只是在繪版軟體設定兩個不同網路名稱這麼簡單。資深硬體設計者在規劃佈線時,能夠透過基材、銅箔層,直觀判斷高頻回流電流的流動路徑。
不必過度依賴接地分割槽,也不能一味套用傳統單點星形接地。現今多層高密度電路板的最佳方案,是保留完整接地平面,搭配嚴格的元件空間分區與走線邊界規劃,同時兼顧訊號完整性與電磁相容性,穩定壓抑雜訊干擾。
