PCB電源與地平面設計實戰筆記
1 分鐘
製造四層及以上PCB時，我們總會預留整層銅箔專門做電源和地，不少人覺得這樣太浪費，其實從電磁場原理來看，電源層和地層緊挨著，本質就是一個超大平板電容。這個容值不算大，但寄生電感特別低，對付高頻開關噪聲至關重要。按照電容計算公式，平面間距越小，層間耦合電容就越大，能有效壓低電源配電網絡的高頻阻抗，這也是電源層和地層必須盡量貼近的核心原因。
一、回流路徑：高速PCB信号完整性的核心
高速設計里有個關鍵常识：信号不是只在導線里傳輸，而是在導線和参考平面之間的介質中傳播。頻率超過100kHz後，回流電流不會走最短直線，而是貼著信号線下方的地平面形成鏡像電流，所以地平面必須保持完整。
注意事項：最忌諱地平面跨分割，比如為了區分模擬地和數字地，直接把地平面切開。一旦信号線跨過這個缺口，回流電流只能繞遠路返回，不僅會形成環路天線引發嚴重EMI干擾，還會因為阻抗不連續導致信号反射、波形畸變。
二、 接地實操：別糾結點接地，優先用面接地
接地不用在“點”和“面”里反複糾結，直接按場景選就行：
- 低頻、精密模擬電路，用星形接地，避免大電流回路干擾小信号；
- 高速數字電路，必須用平面接地，大面积地平面能把電感壓到極低。
實際布線時：我們常會用鋪地銅填充空白區域，但要避開孤島銅、細長懸空銅，這些區域會變成吸收噪聲的天線。正確做法是用大量過孔把各層地平面缝合起來，保證所有地層電位一致。

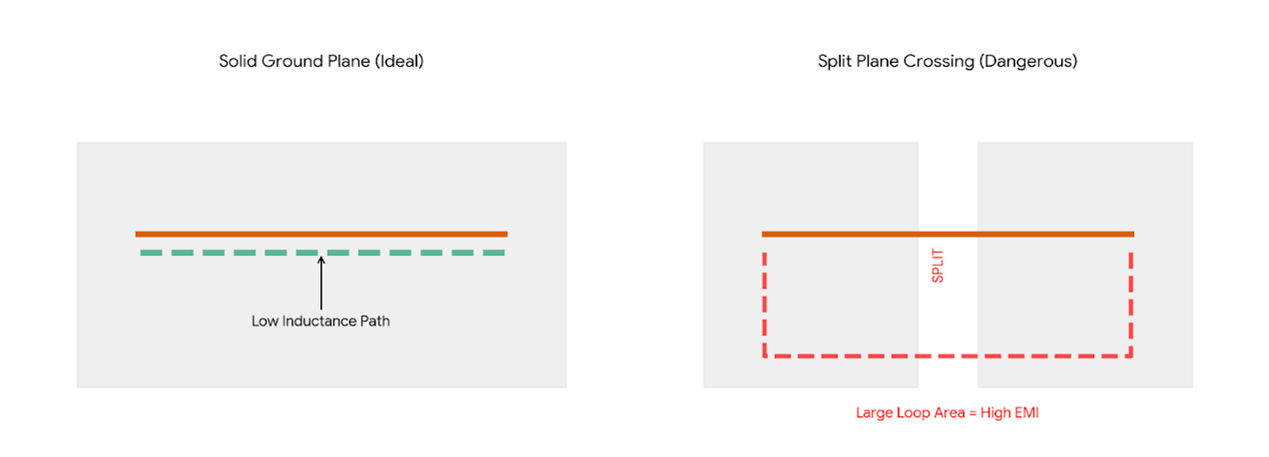

圖1. 訊號回流路徑與地平面完整性示意圖
三、 PDN電源網絡：決定芯片會不會无故重啟
電源分配網絡的設計，直接影響CPU、MCU是否會莫名重啟:
1.相比細長走線，電源平面的截面积更大，不僅電阻更低，更關鍵的是平面結構能大幅降低電感。
2.高頻開關狀態下，電感引發的電壓波動，才是系統不穩定的主要原因。
3.即便做了完整電源平面，去耦電容也不能省。安裝時要遵循“先過電容、再進芯片”的原则，過孔必須緊貼電容焊盤，把電流回路縮到最短。
四、 鋪銅技巧：該鋪才鋪，別盲目鋪滿
雙層板里，鋪地銅是改善信号完整性的最後手段；但多層板盲目鋪銅，反而會出問題。
- 鋪銅的優勢：提升散熱、增加屏蔽、降低EMI；
- 鋪銅的风險：長條狀懸空銅箔，會破壞傳輸線特徵阻抗；
實操規範：信号層鋪銅要遵守3W原则，銅皮和走線留足間距，且必須通過過孔可靠接地。
高速設計新挑戰：100G時代的細節要求
信号速率衝到28GHz甚至更高後，平面設計要關注微觀細節：
- 銅箔粗糙度：高頻下趨膚效應明顯，電流只在銅箔表面流動，表面粗糙會大幅增加信号損耗；
- 玻纖編織效應：PCB基板的玻纖布結構，會讓介電常數局部不均勻，對差分對影響極大，可通過旋轉布線、選用高均勻性基材解決。

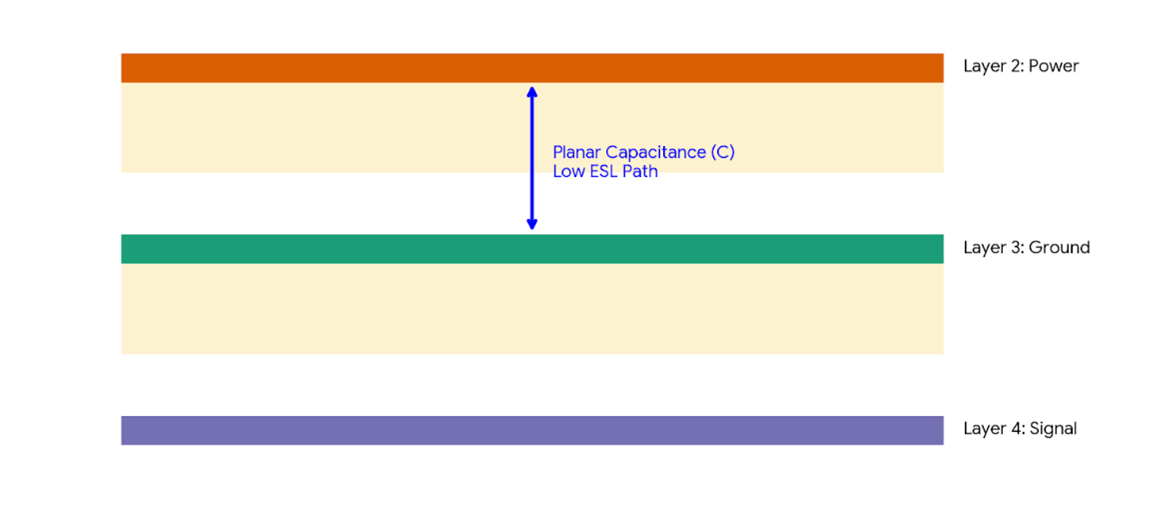

圖2. 電源與地平面間的平板電容效應
結論：平面設計才是PCB的核心
資深PCB工程師看板子，不會只盯著走線，而是關注電荷在電源網絡中的流動。合理的地平面設計，能為信号提供快速、干淨的回流路徑；電源層與地層的緊密耦合，能為系統提供穩定的能量支撐。布線解決不了的干擾問題，優化平面層往往能直接解決。
如果做高速通訊設備、需要通過嚴苛EMC試試，選擇支持高層數堆疊、阻抗控制精準的PCB廠商，能讓平面與接地設計從理論完美落地到量產穩定。
