5V輸入電源防護設計：防反接、突波抑制與PCB佈局
1 分鐘
- 一、輸入第一道防護：防反接與突波電壓抑制
- 二、USB 5V 供電專屬設計：抑制插拔湧浪電流
- 三、輸入雜訊濾波設計：抑制 LC 諧振帶來的過衝
- 四、穩壓晶片佈線規範：控制開關電流迴路與散熱
- 五、5V 輸入電路 DFM 量產檢查清單
- 透過 JLCPCB 將 5V 電源防護設計投入生產
- 總結：細節設計決定設備長期可靠度
做硬體開發時，5V 輸入電路是幾乎每個研發人員都會接觸的模組，卻也是最容易因為輕忽細節留下故障隱患的環節。不論消費電子、工業控制模組或物聯網設備，5V 都是常見供電規格；而電源輸入介面作為設備與外部環境銜接的第一處節點，需要承受各類異常工況：使用者插錯高壓電源、正負極接反、反覆熱插拔，以及人體觸碰帶來的靜電衝擊等，各類干擾與異常電壓都可能從這裡進入板卡內部。
一、輸入第一道防護：防反接與突波電壓抑制
外部電源透過 DC 圓頭插座或端子台接入電路時，最常見的故障來源之一就是電源極性接反。若使用者使用非標配電源，或接線時操作失誤，反向電壓可能在極短時間內損毀板上精密晶片，因此防反接電路是輸入端的基礎設計。
1. 三種實用防反接電路方案對比
- 肖特基二極體防護：這是成本最低、線路最簡單的傳統方案，在輸入正極串接一顆低順向壓降肖特基二極體。但即便選用優質型號，2A 負載下仍可能產生約 0.3～0.4V 電壓損耗，後端實際供電僅剩約 4.6V，同時二極體持續產生約 0.8W 熱量，不適合低功耗、大電流設備。
- PMOS 電晶體主動防反接：現階段高穩定性產品多採用這套架構，以降低二極體帶來的功耗損失。PMOS 串聯在輸入正極迴路時，需依本體二極體方向正確配置源極與漏極；電源正接後形成負閘源電壓，使 MOSFET 完全導通。設計前可先了解 NMOS、PMOS 與本體二極體符號，避免因腳位方向錯誤而失去防護作用。
- 專用理想二極體防護晶片：車載、航太等高要求場景會使用 LM74700 這類理想二極體控制器，搭配外接 NMOS，實現低壓降、低漏電流的防護效果，並能快速截斷反向衝擊電流，耐受更嚴苛的異常工況。
- ESD 與突波電壓鉗位保護：防反接器件前端應並聯 TVS。5V 系統需依正常工作電壓、擊穿電壓、鉗位電壓與後級元件絕對最大額定值選型。當熱插拔產生突波或靜電放電（ESD）衝擊發生時，TVS 會迅速切換為低阻抗狀態，將異常電流導入接地銅箔，把後級承受的電壓限制在安全範圍內。
二、USB 5V 供電專屬設計：抑制插拔湧浪電流
隨著 Type-C 介面普及，不少產品直接依靠 USB VBUS 供電。相較獨立 DC 插座，USB 供電必須遵循介面與供電規範，否則可能出現設備無法識別、主機保護斷電等相容性問題；進行板級設計時，也可搭配參考 USB Type-C 的 PCB 佈局指南。
USB 2.0 與 USB 3.0 規範有一項容易被忽略的要求：設備熱插拔瞬間，直接掛載在 VBUS 上的等效電容量需受限。若直接在介面位置放置 100μF 大容量電容，插線瞬間電容近似短路狀態，會從主機抽取很大的湧浪電流。這不僅可能加速 USB 金手指磨損，還會拉低主機輸出電壓，觸發電源過流保護，造成電腦或集線器重啟。
改良設計方法：USB 介面就近僅放置符合規範要求的小型陶瓷電容；後級串接帶軟啟動功能的負載開關或整合式過壓保護晶片。透過控制開關導通斜率，讓後端大容量儲能電容平穩充電，大幅削弱插拔瞬間的峰值電流。

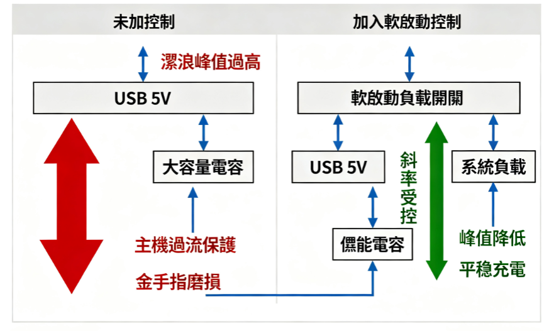

圖 1：USB 5V 輸入端的湧浪電流控制拓撲。
三、輸入雜訊濾波設計：抑制 LC 諧振帶來的過衝
電源經過防護元件後，在送入降壓或線性穩壓晶片前，需要搭配輸入濾波電容，用來濾除線纜攜帶的高頻雜訊並降低電源交流阻抗。通用搭配方式是大容量儲能電容並聯小型高頻陶瓷電容：
- 大容量主電容：10～47μF 鉭電容、鋁聚合物電容或高容值陶瓷電容，負責儲能及平抑低頻紋波。
- 高頻濾波電容：0.1μF、10nF 小型 0402／0603 陶瓷電容，吸收 MHz 等級高頻干擾。若要進一步掌握擺放與回流路徑，可參考 PCB 佈局中的去耦電容指南。
熱插拔 LC 諧振的隱藏風險
輸入線纜本身存在約 0.5～2μH 寄生電感，搭配超低 ESR 陶瓷電容時，熱插拔瞬間會形成高 Q 值 LC 諧振迴路。若迴路缺少足夠阻尼消耗能量，電容兩端電壓會出現劇烈振鈴與過衝，峰值可能接近正常電壓的兩倍；5V 輸入因此可能出現接近 10V 的瞬態高壓，足以威脅低耐壓的後級晶片。
四、穩壓晶片佈線規範：控制開關電流迴路與散熱
多數數位晶片需要 3.3V、1.8V 等低電壓，5V 輸入濾波後會接入 LDO 線性穩壓器或 Buck 降壓晶片。穩壓區域的銅箔走線與鋪銅設計，直接影響整板 EMC 測試結果。使用 DC-DC 降壓電路時，以下兩項核心佈線規則必須嚴格執行。
1. 縮小開關熱迴路面積
降壓晶片內部上下功率管與輸入濾波電容，會形成承載高速斷續大電流的熱迴路，這一區域是板上主要電磁輻射源。
佈局時應讓輸入去耦電容緊貼晶片 VIN 與接地引腳，連線寬且短，盡量在同一銅層完成連接，避免透過過孔繞至底層接地。只有壓縮熱迴路面積，才能從源頭減少磁場向外輻射。
2. 開關節點 SW 的屏蔽與走線控制
晶片 SW 腳連接功率電感，電壓會在 0～5V 之間以數 MHz 高速切換，屬於強電場雜訊源。
- SW 到電感的銅箔線寬需滿足載流需求，但線長應盡量縮短，避免長走線變成輻射天線。
- SW 走線正下方第二層應保留完整接地平面作為電場屏蔽；敏感類比訊號線禁止從該區域下方穿過，防止雜訊透過層間寄生電容耦合。更多抑制高頻干擾的方法可參考 高頻電路中的 EMI 濾波。
五、5V 輸入電路 DFM 量產檢查清單
電路板完成設計並輸出製作檔案前，可依據下表逐項核對輸入模組設計，確保量產穩定性與製造可行性：
| 檢查項目分類 | 核心技術指標與幾何規範 | 達到的技術目的 |
|---|---|---|
| TVS 佈局位置 | 必須緊靠 DC 插座或 USB 介面的引腳，建議距離小於 2.0mm。 | 確保靜電與突波在第一時間被洩放，減少雜訊向內層與後級電路蔓延。 |
| 防反接 PMOS 閘極保護 | PMOS 的 G 極與源極之間建議並聯一顆 10V 穩壓二極體。 | 避免外部非標準電源電壓過高時，瞬態擊穿 PMOS 脆弱的閘極絕緣層。 |
| 輸入走線通流能力 | 依銅厚、允許溫升、走線所在層與散熱條件計算線寬；1oz 銅厚、1A 電流可先以至少 1.0mm（40mil）作為設計檢查起點。 | 降低大電流通過時產生的直流壓降與線路溫升。 |
| 穩壓器大電流散熱 | 降壓晶片的背面散熱焊盤（Exposed Pad）可配置至少 4～9 個直徑約 0.3mm 的散熱過孔；實際孔徑與阻焊方式需配合板廠能力確認。 | 透過散熱過孔將熱量快速傳導至內層大面積接地平面，降低晶片結溫。 |
透過 JLCPCB 將 5V 電源防護設計投入生產
完成防反接、TVS 鉗位、軟啟動、輸入濾波、穩壓器熱迴路與散熱過孔檢查後，可將 Gerber、BOM 與貼片座標檔提交至 JLCPCB。若專案包含 TVS、MOSFET、負載開關、LDO 或 Buck 等表面黏著元件，也可搭配 PCB 組裝服務，縮短從設計驗證到成品板的製造週期。
總結：細節設計決定設備長期可靠度
電源輸入模組的設計水平，能直觀反映硬體團隊對電路物理特性的掌握程度。簡單照搬晶片手冊範例、隨意擺放元件的粗糙設計，往往會在量產後出現無規律死機、晶片燒毀或電磁相容測試不合格等問題。
一套成熟穩定的 5V 輸入電路，需要完整考量熱插拔 LC 諧振風險、USB 供電規範、開關電路雜訊輻射控制與量產佈局規則。若能同時檢查電源完整性、走線、元件間距與散熱細節，便能讓設備在複雜使用環境下持續穩定運行。
