FPC軟板彎折設計：應力、彎曲半徑與疲勞壽命
1 分鐘
- 一、銅箔材質選擇：電解銅與壓延銅的彎折壽命差異
- 二、彎曲半徑與中性面基礎力學規範
- 三、軟板佈線避開力學缺陷，降低應力集中
- 四、補強板與剛柔交界的緩衝過渡設計
- 透過 JLCPCB 將耐彎折 FPC 設計投入生產
- 總結：同時兼顧電路功能與機械耐久
習慣設計 FR-4 硬質電路板的工程師，初次接觸軟性電路板（FPC）時，很容易沿用剛性板設計思路，忽略軟板獨特的力學特性。傳統硬板的銅箔主要負責傳導訊號，設計重點多集中在線寬、阻抗與載流能力；但 FPC 會反覆彎曲、拉扯，銅箔同時承擔導電與機械應力，長時間往復彎折後容易出現銅箔疲勞斷裂與線路失效。
折疊手機螢幕排線、無人機雲台傳輸軟帶等產品都會長期重複彎曲。這類軟板常見故障往往不是初始電氣異常，而是金屬銅箔在組裝階段或使用數月後產生微細裂紋，進而引發斷訊、設備無法開機等問題。若要降低彎折損傷，必須從銅箔材質、彎曲幾何規格、佈線禁忌與剛柔交界結構四個層面完整規劃。
一、銅箔材質選擇：電解銅與壓延銅的彎折壽命差異
確定軟板線路走向前，銅箔材質會直接影響整塊軟板可承受的彎折次數。與板廠確認軟性 PCB 材料時，應先區分電解銅（ED Copper）與壓延銅（RA Copper）。
1. 電解銅（ED Copper）
電解銅是剛性 PCB 常見銅箔，透過電解沉積方式製作，晶粒結構通常較偏柱狀。當材料反覆彎折或受到水平方向拉伸時，晶粒邊界較容易形成微裂紋。因此，電解銅較適合組裝時一次性彎折、後續不再變形的靜態應用，不宜直接套用於需要高循環往復彎折的產品。
2. 壓延銅（RA Copper）
壓延銅由銅材經滾輪反覆軋壓成型，晶粒沿軋延方向延展。承受彎曲應力時，材料能更有效分散局部應變，降低裂紋沿晶界擴展的風險。對折疊螢幕、轉動雲台等動態彎折產品而言，壓延銅通常比電解銅更適合作為耐疲勞導體材料。
二、彎曲半徑與中性面基礎力學規範
FPC 彎折後是否斷線，與板厚、材料堆疊、銅層位置及彎曲半徑密切相關。開始設計前，可先參考軟性 PCB 彎折半徑設計指南，再依實際層數與使用方式確認製造限制。
中性面的基礎概念
軟板彎曲時，外側材料受到拉伸，內側材料受到壓縮；兩者之間存在一個縱向應變接近零的平面，稱為中性面。單面軟板的理想設計，是讓銅箔盡可能靠近中性面，以降低拉伸與壓縮造成的損傷。
材料彎曲應變可用以下簡化公式表示：
公式 1：ε 為彎曲應變，y 為銅箔到中性面的垂直距離，ρ 為彎曲半徑。
由公式可知，降低銅箔應變有兩個主要方向：一是增加彎曲半徑 ρ；二是調整 PI 基材、銅箔、膠層與覆蓋膜厚度，使銅箔更靠近中性面並減少 y 值。
IPC 彎曲半徑與設計檢查值
實際最小彎曲半徑應依軟板層數、材料堆疊、銅厚、彎折角度、動態循環次數與板廠能力共同確認。以下可作為原型設計階段的初步檢查值，正式量產前仍應結合 FPC 的 IPC 等級與產品要求完成驗證：
-
靜態一次性彎折：
- 單面 FPC：彎曲半徑可先以不小於板材總厚度 T 的 6 倍作為檢查起點。
- 雙面 FPC：彎曲半徑可先以不小於板材總厚度 T 的 10 倍作為檢查起點。
- 動態重複彎折：彎曲半徑通常需提高至板厚的 20 倍以上，高循環壽命產品可能需要 100 倍或更高；同時應避免讓多層銅箔在動態區域遠離中性面。

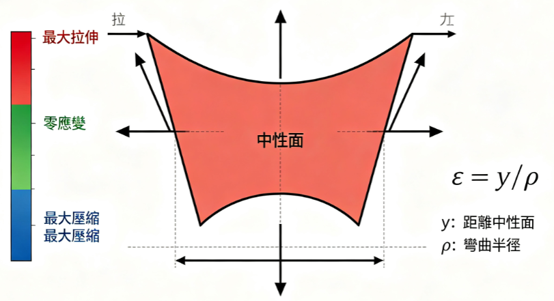

圖 1：FPC 彎曲時的拉伸、壓縮與中性面應變分布。
三、軟板佈線避開力學缺陷，降低應力集中
硬板走線規則無法直接套用在 FPC 彎折區域。不合理的線路形狀會大幅縮短軟板使用壽命，因此除了電氣間距，也需同步檢查FPC 佈線與安全間距規則。
1. 避免工字梁剛性加強效應（I-Beam Effect）
雙面軟板常見錯誤，是上下兩層走線方向相同且完全重疊。上下銅箔會共同形成局部高剛性結構，限制材料變形空間，使彎折時外側銅箔承受更高的拉伸應變，進而降低彎折耐久度。
正確設計方式：讓上下層走線交錯排布，上層線路對準下層相鄰走線之間的空隙，保留材料微量變形與分散應力的空間，維持軟板柔韌性。
2. 避免直角轉角，彎折區使用平滑圓弧走線
彎折區內的尖銳轉角容易形成局部應力集中，受力後裂紋往往從角點開始擴展。彎折區走線應採用平滑圓弧或大角度轉折，並避免突然改變線寬。
線路連接焊盤的位置可加入淚滴形銅箔作為幾何緩衝；焊盤外側可依製造規則增加錨爪銅箔，提升焊盤與 PI 基材的結合可靠度，降低反覆拉扯造成焊盤剝離的風險。
四、補強板與剛柔交界的緩衝過渡設計
FPC 需要焊接元件或連接硬板時，常會在末端貼合 FR-4 薄板、PI 或不鏽鋼片。這類加固材料稱為補強板（Stiffener），可為焊接、插拔與裝配區域提供支撐。選材與厚度可進一步參考FPC 補強板選擇指南。
軟板擺動彎曲時，形變容易集中在補強板邊緣。若補強板邊緣與覆蓋膜（Coverlay）切口完全對齊，銅箔可能長期承受集中剪切力，縮短交界區的疲勞壽命。
量產設計時，覆蓋膜與補強板邊緣不宜切齊，可依板廠能力保留約 0.5～1.0mm 的錯位或重疊緩衝區，形成階梯式剛度過渡。這能把原本集中在單一交界線上的應力分散到較長區域，降低銅箔撕裂與斷線風險。

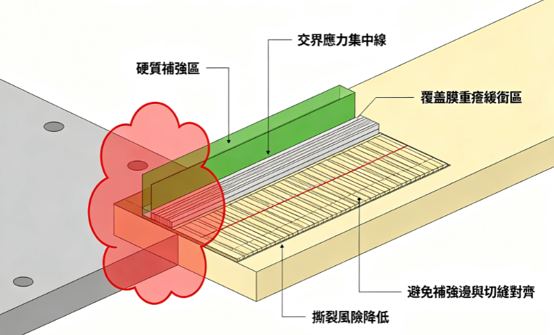

圖 2：補強板與剛柔交界處的應力集中及撕裂防護設計。
透過 JLCPCB 將耐彎折 FPC 設計投入生產
完成銅箔類型、彎曲半徑、材料堆疊、上下層走線錯位、圓弧轉角、淚滴與補強板緩衝區檢查後，可將 Gerber、鑽孔檔與製造說明提交至 JLCPCB 柔性 PCB 製造服務。提交檔案時應清楚標註動態或靜態彎折區、補強材料與厚度，以及任何需要板廠特別確認的機械可靠性條件。
總結：同時兼顧電路功能與機械耐久
軟性電路板的最大優勢，是能配合產品結構彎曲並突破傳統硬板的外形限制；但設計時也必須額外處理機械應力與疲勞壽命。
完善的 FPC 開發流程不能只依靠 Layout 人員經驗，而需要結構與電子工程師協同規劃。團隊應依產品開合次數與彎折方式設定合理半徑，調整材料厚度使銅箔靠近中性面，在走線階段避開工字梁效應、尖銳轉角等缺陷，並優化覆蓋膜與補強板交界的剛度過渡。
只有同時兼顧電路傳輸穩定性與長期彎折耐久度，才能降低折疊設備、轉動模組在使用期間出現斷訊、焊盤剝離與銅箔斷裂的風險。
