新入職工程師面對原理圖無法定位測試點，售後維修人員依位號無法追溯器件資訊，電磁相容性（EMC）整改階段發現關鍵參數未曾標註——此類問題不屬於技術能力範疇，而是圖面表達規範的缺失。原理圖繪製／原理圖擷取（schematic capture）階段埋下的表達模糊，會在 PCB 佈線、物料採購、生產製造、售後維護各環節產生連鎖放大。電氣原理圖設計（electrical schematic design）的表面是連線繪製，實質是團隊多年協作效率的基礎設施。
原理圖簽核提醒
在進入 PCB 佈線前，應完成符號、位號、封裝、極性、網路標籤與測試點的交叉核對，讓圖、表、板保持同一版本來源。
一、符號體系與圖面規範
電路符號（circuit symbols）應遵循 IEEE 315 與 IEC 60617 標準繪製，團隊層面統一符號庫，禁止個人化改造。常見電子元件（common electronic components）的符號識讀屬於基本功：電阻無極性，電解電容標註正負極，二極體三角指向為允許電流方向，金氧半場效電晶體（MOSFET）區分閘極／汲極／源極（G/D/S）三極，運放標註輸入極性點。電子元件功能（electronic component functions）以一行備註註明——該電阻承擔限流抑或分壓職能，避免圖面解讀產生歧義。
位號按類別編排：R 電阻、C 電容、L 電感、U 晶片、J 連接器，同頁不重複、跨頁可追溯。網路標籤命名應具備語義：VCC_3V3、I2C_SDA、PWR_EN 之類的命名使讀圖者無需追線即可判斷網路屬性。圖框承載修訂記錄與頁間關係，是版本管理的根基，修訂欄留白等同於放棄追溯能力。
注意事項
符號庫、位號規則與網路標籤應在團隊層面固定，任何個人化修改都必須留下版本記錄與審查依據。
二、讀圖方法論
如何閱讀 PCB 原理圖（how to read pcb schematics）存在成熟方法，從左至右順序硬啃是效率最低的途徑。以下四條路徑交替使用，複雜圖面亦可在短時間內建立完整認知：
順電源樹
自電源入口逐級追溯降壓與穩壓路徑，標註每一電源軌的額定電壓與電流，整機電源架構隨之清晰。
順訊號鏈
自傳感器或天線端向主控方向推進，逐級標註放大、濾波、隔離環節的職能，訊號處理流程完整呈現。

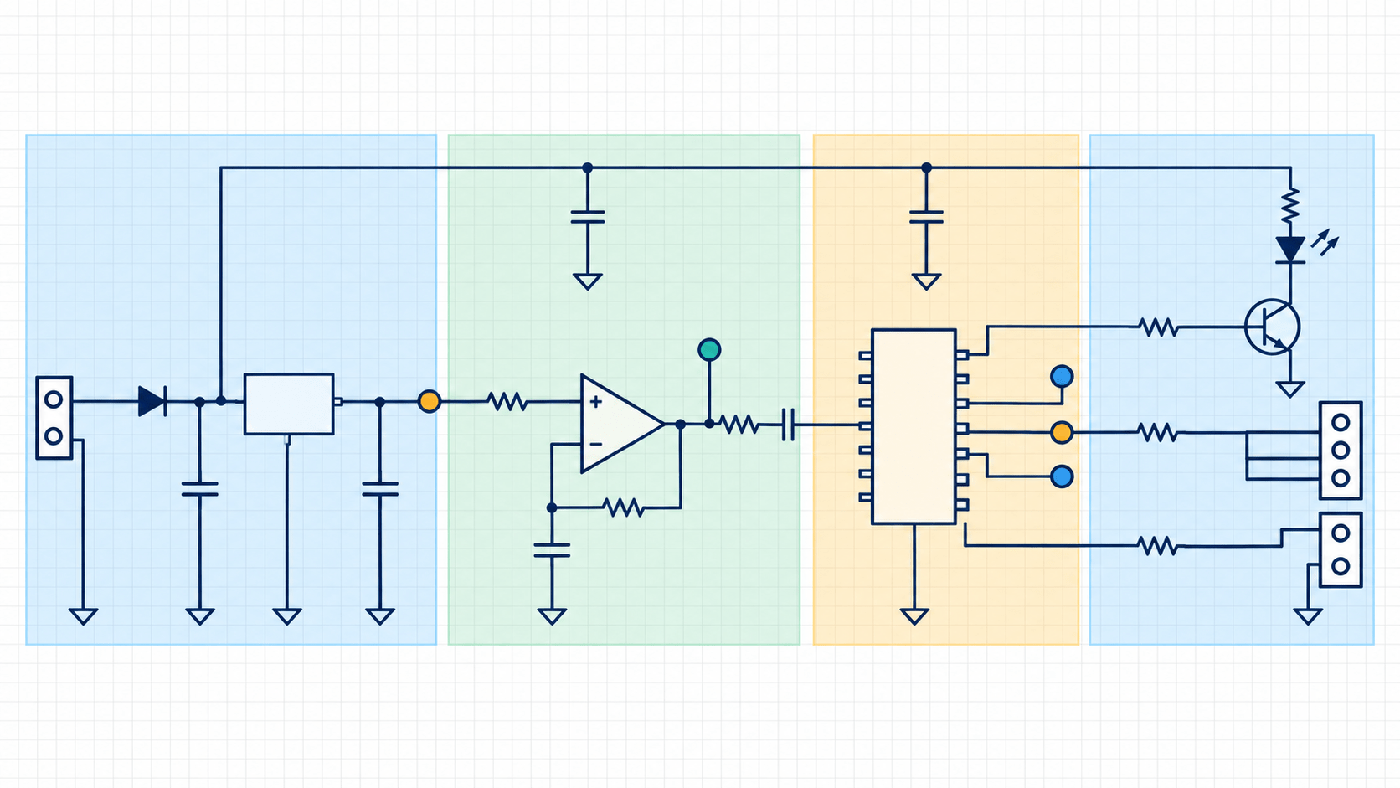

認功能分區
依頁面標題與區塊邊界將整機劃分為電源、射頻、接口、控制等功能域，後續排查工作即在單一域內閉環進行。
位號索引
利用位號字母分類在物料清單（BOM）與圖面之間雙向檢索，快速定位器件的參數規格與封裝資訊。
原理圖設計（schematic diagram design）階段已經決定了後續讀圖成本。原理圖按功能分頁、每頁限定單一功能塊、跨頁連接使用統一端口符號，讀圖者即可按圖索驥；反之，整機資訊集中於單頁或頁面順序缺乏邏輯，每位維護者都需重複建立認知框架。
三、畫圖階段兩大高發問題
1. 意圖表達缺失
上下拉電阻不標阻值、電容不標耐壓、電源入口不標額定電壓、測試點不標預期波形——時隔數月之後，連繪圖者本人亦需重新推導設計意圖，售後維修環節則等同於要求技師重構設計邏輯。
2. 符號與封裝錯配
二極體封裝極性與符號方向相反、連接器接腳／腳位（pin）序定義錯誤、BGA（球柵陣列）封裝球位圖（ball map）版本錯用，均屬電氣規則檢查（ERC）無法識別的錯誤類型，其後果在 PCB 貼片完成後方才暴露，整改成本極高。
- 設計意圖
阻值、耐壓、額定電壓與測試點波形均有標註。
- 後續效果
佈線、採購、製造與維修可沿用同一套資訊。
- 常見問題
極性、腳位順序或 BGA ball map 版本不一致。
- 後續風險
ERC 可能無法識別，錯誤直到貼片或調試階段才暴露。
四、簽核與複查
1. 工具檢查
電氣規則檢查（ERC）執行完畢後逐項核對封裝與極性，物料清單（BOM）與封裝庫逐行比對；原理圖經網表（netlist）驅動 PCB 佈線，改版過程執行反向標註，確保圖、表、板三者同源同步。

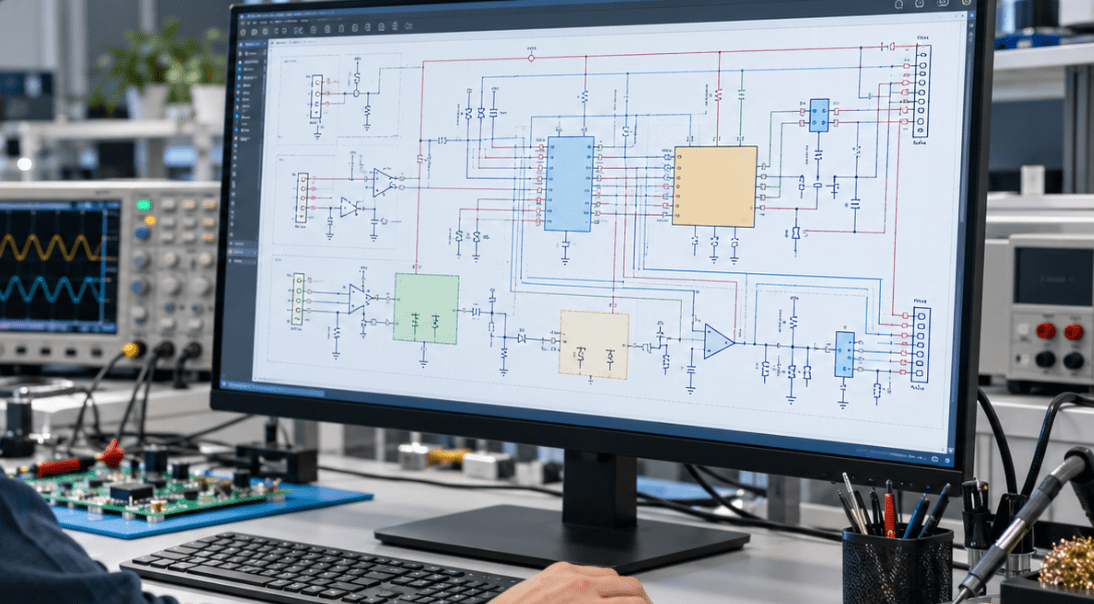

2. 手動核驗
實施交叉審查／複核（review）制度，由未參與繪圖的工程師走查電源樹；修訂記錄載明改動原因與影響範圍，版本號同步更新。
測試點採用專用符號並編列測試點（TP）位號，關鍵節點標註預期電壓或波形特徵，調試接口註明預設連接方式，維修手冊直接引用位號定位。
完成 ERC、BOM、封裝庫與人工複查後，再進入PCB DRC 設計規則檢查與製造檔案驗證，可降低圖、表、板之間的版本差異。
總結
原理圖是硬體團隊的共同語言，其讀者群涵蓋數月後的設計者本人、產線貼片程式與售後維修體系。符號標準化、參數標註完整、位號可追溯、封裝逐項核對，這些基礎紀律決定圖面文件的工程壽命。圖面表達的清晰度與跨環節溝通成本呈負相關——前期每一分投入，都在後期環節獲得數倍回報。
常見問題 Q&A
Q: 為什麼原理圖必須使用統一的符號庫？
統一符號可降低不同工程師的解讀差異，讓極性、腳位與元件功能在設計、採購、製造和維修階段保持一致。
Q: 閱讀複雜 PCB 原理圖時應從哪裡開始？
可依序採用電源樹、訊號鏈、功能分區與位號索引四種路徑，先建立系統架構，再深入單一功能域。
Q: ERC 可以發現所有原理圖錯誤嗎？
ERC 能檢查部分電氣連接規則，但未必能識別符號與封裝錯配、BGA ball map 版本錯用或設計意圖缺失，因此仍需 BOM、封裝庫與人工複查。
Q: 網路標籤應如何命名？
建議使用具語義的命名，例如 VCC_3V3、I2C_SDA、PWR_EN，讓讀圖者不必追線即可理解網路屬性。
Q: 原理圖簽核前需要核對哪些資料？
至少應核對符號、位號、極性、封裝、BOM、網表、測試點、修訂記錄與跨頁端口，並確認圖、表、板來自同一版本。
Q: 為什麼需要未參與繪圖的工程師進行人工複查？
獨立複查者能以不同視角檢查電源樹、訊號鏈、測試點與版本資訊，降低原作者因熟悉圖面而忽略問題的風險。
