模組化硬體板邊導電選型：PCB邊緣電鍍與半孔
藍牙模組、Wi-Fi模組、電源管理子卡大量採用板對板直連，省掉連接器後整機厚度壓到極限。硬體工程師佈局階段常遇到的抉擇：板邊要導電，到底選邊緣電鍍還是半孔？兩種工藝報價相差近一倍，製程難度、可靠度方向完全不同，選錯了不是成本浪費就是批次性報廢。

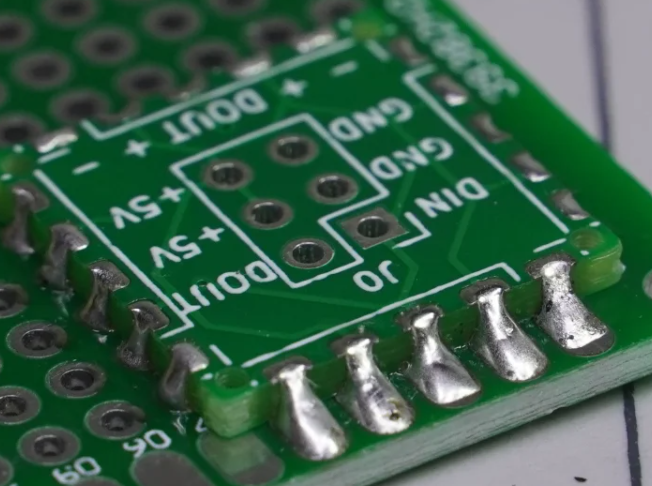

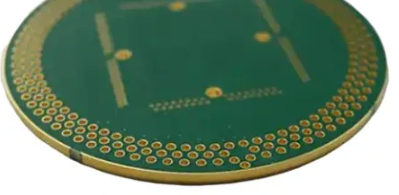

邊緣電鍍（Edge Plating）是把金屬沉積在PCB側壁，用於接地屏蔽、導電滑軌與結構件電氣搭接；半孔即城堡孔（Castellated Holes），是開在板邊的金屬化通孔對半銑切形成的焊接接點。前者服務於屏蔽與結構導電，後者服務於模組級焊接互連，定位不同，設計規則也完全不同。
一、兩種板邊工藝的成型原理
邊緣電鍍的標準流程：板內先完成圖形與鑽孔，銑出外形成型邊，側壁經化學沉銅與電鍍加厚，銅層與板邊截面金屬結合。側壁銅厚常規要求≥20μm，與內層接地網路需透過板邊「梳齒狀」銅箔或導通孔引電。為防止鍍液殘留與後續分層，成型邊需預留導角，阻焊油墨嚴禁上側壁。半孔的成型邏輯相反：先在板內完成通孔鍍銅，數控銑刀沿孔中心對半分割，板邊露出半圓弧金屬凹槽，熔融錫膏沿孔壁毛細爬升形成立體焊點。
術語差異同樣明顯：歐美圖面常標Edge Plating或Side Plating，城堡孔寫Castellated Holes或Castellated Pads，side plated PCB與castellated PCB在採購規格書裡混寫是客訴高發區，簽圖前必須逐詞核對。
二、選型邏輯：導電用途決定工藝路線
判斷標準其實很直接：需要把子板焊到主機板上、承受插拔與震動的，選半孔，焊點是機械加電氣雙重鎖定；需要板邊與金屬外殼、屏蔽罩、接地滑軌形成大面積電氣搭接的，選邊緣電鍍，接觸面是連續金屬帶。兩者可以混用，但混用區域至少間隔2mm以上，避免銑切應力互相牽連。射頻模組常見組合是：板邊一圈邊緣電鍍做屏蔽接地，角部半孔做電源與訊號引出，castellated PCB edge區域同時承載焊接與屏蔽雙重職能。

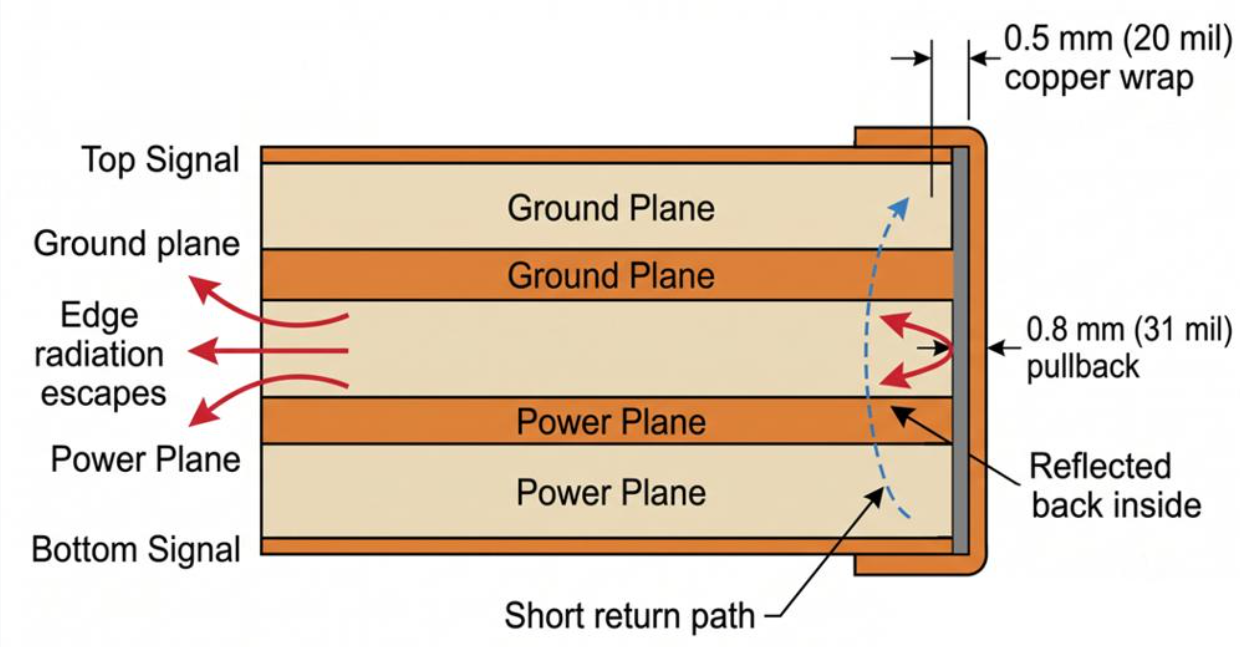

圖1. 邊緣電鍍側壁剖面結構
三、量產核心困難：附著力與毛刺是兩道鬼門關
1. 邊緣電鍍銅層剝離起泡。側壁銅與FR-4截面的結合面積小，沉銅前側壁粗糙不足、微蝕殘留膠渣，都會讓銅層「浮」在板邊。整機組裝後受熱受震，銅帶翹起與金屬外殼虛接，屏蔽效能瞬間歸零。
2. 半孔銅毛刺與基材分層。銑刀切削鍍銅孔壁時銅材延展撕裂，細小銅屑嵌在相鄰半孔之間形成微短路；銑削側向力過大又會把孔口銅皮連根掀起，錫膏無處爬升，模組焊接後直接斷路。
四、DFM實操設計準則
1. 邊緣電鍍結構規範
- 側壁銅厚圖面標明≥20μm，鍍層表面處理優先化學鎳金或電鍍硬金，純銅裸露半年即氧化發黑。
- 板邊預留20°~30°導角，側壁與阻焊區交界設0.3mm以上無油區，防止油墨攀附側壁。
- 內層電源/地銅箔距成型邊退讓≥0.5mm，僅允許設計專用引電齒或導通孔連接側壁，避免刀具刮傷內層。
2. 半孔尺寸與間距硬性要求
- 半孔成品孔徑≥0.6mm，相鄰孔中心距≥1.0mm，焊盤間淨空≥0.35mm，間距過小銑削時中間基材支撐不足。
- 頂底層焊盤做不等長設計，底層焊盤向板內延伸0.3~0.5mm，回流焊時錫膏表面張力均勻吸附模組。
- 內層線路距半孔邊緣退讓≥0.5mm，高速訊號半孔要求板廠用抗毛邊專用銑刀二次精修。
3. 表面處理與檢驗項目
- 多次插拔的半孔禁止化鎳金，必須電鍍硬金且厚度≥30微英吋；邊緣電鍍用於滑軌接觸的，同樣指定硬金。
- 出貨檢驗寫入規格：側壁銅厚切片、半孔3D量測、膠帶附著力測試（參照IPC-TM-650 2.4.1），三項缺一即拒收。
圖2. 半孔與邊緣電鍍混用佈局
總結
板邊導電工藝的選型，歸根到底是「這道電氣連接要承受什麼」：要焊接、要抗震、要模組化拆換，走半孔；要屏蔽、要搭接、要連續導電面，走邊緣電鍍。兩種工藝都已成熟，失控點全在設計端對公差與檢驗的忽視。把孔徑、間距、側壁銅厚、鍍層硬度在專案初期寫進DFM檢查表，配合IPC標準驗收，板邊這幾毫米區域才能真正扛起模組化硬體的可靠性。
常見問題（Q&A）
問：PCB邊緣電鍍與半孔最主要的差別是什麼？
依本文的分類，邊緣電鍍是在PCB側壁形成金屬導電面，主要用於接地屏蔽、導電滑軌與結構件電氣搭接；半孔又稱城堡孔，是將板邊金屬化通孔對半銑切後形成的焊接接點，主要用於模組與主機板之間的焊接互連。選型時應先確認需要的是連續導電面，還是模組焊接接點。
問：同一塊PCB可以同時使用邊緣電鍍與半孔嗎？
本文介紹了兩種工藝搭配使用的情境，例如以邊緣電鍍處理屏蔽接地，再透過半孔引出電源與訊號。規劃時應將兩者的位置、間距與銑切需求分別標示，並與板廠確認製程安排；原文列出的間距條件，仍需確認是否適用於實際板型。
問：這類PCB送廠前，需要確認哪些DFM設計項目？
可依本文的設計準則，逐項核對側壁銅厚、內層銅箔退讓、阻焊與板邊的交界、半孔成品孔徑、孔中心距、焊盤間淨空、焊盤延伸及表面處理。相關尺寸與檢驗條件應在圖面或製造備註中寫清楚，並先與承製板廠確認適用範圍。
問：邊緣電鍍與半孔的品質檢查應關注什麼？
本文提醒，邊緣電鍍應注意側壁銅層的剝離、起泡與附著狀況；半孔則應注意銅毛刺、相鄰接點之間的銅屑，以及孔口銅皮與基材分層。檢驗方法、抽樣方式與判定條件，應在專案確認階段與板廠約定，不宜只依外觀判斷所有品質項目。
問：如何前往JLCPCB取得報價與下單？
您可以前往 JLCPCB報價與下單頁面，查看檔案提交方式與訂單選項。提交資料時，請清楚區分邊緣電鍍與半孔需求，並整理位置、尺寸、表面處理及檢驗要求。本文的工藝討論不等同於JLCPCB的接單規格；實際可選製程與訂單條件，請以下單頁面及工程確認結果為準。
