高速高頻電路板基材選型與物性參數實務解析
1 分鐘
- 一、基材核心物性參數與電氣邊界
- 二、FR-4與高頻陶瓷基材技術特性對比
- 三、基材選型的常見風險與應對方案
- 結語
在低速數位電路設計中，PCB基材多被視為承載銅箔與元件的機械支撐結構，其電氣屬性往往不會成為系統瓶頸。但隨著訊號邊緣變化率進入皮秒級、系統工作頻率突破吉赫茲門檻，過去被當作理想絕緣體的PCB基材，其物理與電氣特性對鏈路性能的影響將全面顯現。
高頻電磁場環境下，基材內部的高分子樹脂與玻璃纖維布會與傳輸線產生複雜電磁耦合。換言之，若覆銅板基材選型失當，即便在EDA工具中完成了精準的線寬線距與阻抗計算，實際量產的硬體仍可能出現嚴重的訊號反射、相位色散與熱可靠性問題。因此，建立一套基於材料物化特性的選型評估框架，是硬體團隊切入高端電路設計的必備基礎。
一、基材核心物性參數與電氣邊界
開展高速多層板疊層結構設計前，工程師需優先掌握四項關鍵材料參數，並理解其在高溫、高頻極端工況下的變化規律。
1. 介電常數（Dk /εr）
介電常數是衡量材料儲存電能能力的核心指標，直接決定電磁波在介質中的傳播速度，對應關係為：
其中c為真空中光速。Dk值越高，訊號傳播延遲越長。更關鍵的是，常規基材的Dk會隨頻率升高、環境溫度變化產生漂移，導致高頻訊號的不同諧波分量傳播速度不一致，到達接收端時出現相位差，引發訊號失真與眼圖裕量收縮，嚴重時將造成鏈路誤碼。
2. 損耗因數（Df / tanδ）
損耗因數表徵電磁波穿過介質時，轉化為熱能耗散的比例。在高頻背板、長距離射頻傳輸鏈路中，偏高的Df會使訊號電壓幅值隨傳輸距離呈指數衰減，直接限制系統的最高工作速率與有效傳輸長度。
3. 玻璃化轉變溫度（Tg）
Tg是板材從剛性玻璃態向高彈橡膠態轉變的臨界溫度點。無鉛SMT回流焊的峰值溫度可達260℃，若基材Tg偏低，高溫下基材軟化伴隨內應力釋放，極易引發多層板盲埋孔孔壁斷裂、層間分層等可靠性失效。
4. 熱膨脹係數（CTE）
CTE分為X/Y軸面內膨脹與Z軸厚度方向膨脹兩類，其中Z軸CTE對通孔可靠性影響最為顯著。銅的CTE約為17 ppm/℃，而普通FR-4的Z軸CTE可達50~60 ppm/℃。產品經歷反覆高低溫循環時，基材與銅孔壁的膨脹差會產生持續機械剪切力，長期作用下將導致鍍通孔（PTH）疲勞斷裂。
二、FR-4與高頻陶瓷基材技術特性對比
當前電子製造領域，常規FR-4與羅傑斯為代表的高頻基材，是高速高頻硬體開發中最主流的兩大材料體系，二者從微觀結構到加工製程都存在本質差異。
FR-4本質是以環氧樹脂為基體、編織玻璃纖維布為增強體的複合材料，通常添加溴系阻燃劑滿足防火要求，憑藉成熟的製程與高性價比，長期佔據消費電子與普通工控市場。羅傑斯等廠商的高頻板材（如RO4000、RO3000系列）則優化或捨棄了傳統玻纖編織結構，轉而採用陶瓷填充聚四氟乙烯（PTFE）或陶瓷填充碳氫化合物體系，從材料本質上實現了更高的電氣潔淨度與參數穩定性。

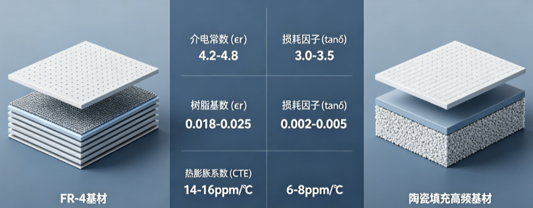

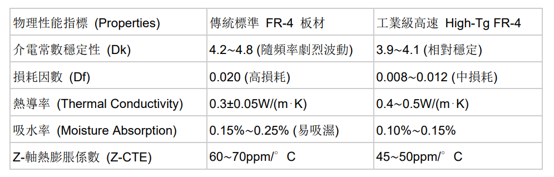

圖1. FR-4 vs 高頻陶瓷基材對比
三、基材選型的常見風險與應對方案
選型不能僅依賴規格書上的理想參數，還需結合製造工藝與實際應用場景，避開易被忽略的潛在風險。
1. 玻纖編織效應引發的差分對歪斜
FR-4內部由交織的玻璃纖維束構成，玻纖的Dk約6.0，周圍環氧樹脂Dk僅約3.0，介質均勻性存在天然差異。當高速差分對走線分別處於玻纖束與樹脂區域時，兩條線路的傳播速度會出現差異，產生相位歪斜（Skew），進而放大共模噪聲，惡化訊號完整性。業界通用對策為選用開纖玻纖布基材，或佈線時使走線與板邊保持10°~45°夾角，讓訊號均勻穿越玻纖與樹脂區，降低歪斜影響。
2. 吸濕性對射頻性能的長期影響
水的介電常數高達約80，普通FR-4在高濕環境下會緩慢吸收水分，導致局部Dk升高、阻抗偏移，產品運行數月後射頻性能出現不可控漂移。針對戶外基站、海事雷達等高濕長期運行場景，選型階段應優先考慮吸水率低於0.06%的高頻專用基材，保障長期性能穩定性。
結語
高速電路板的材料選型，核心是在電氣性能、可靠性與生產成本之間找到最優平衡，而非盲目選用最高規格的昂貴材料。
對於工作頻率3GHz以下、訊號邊緣速率較緩的通用控制系統，選用高Tg型FR-4搭配精準阻抗控制，即可在保障良率的前提下實現最優成本結構。一旦應用場景跨入5G毫米波、車載雷達、高速光模組或PCIe Gen 6等超高速傳輸領域，高頻陶瓷基材具備的低損耗、高尺寸穩定性與優異熱學特性，將成為系統穩定運行的必要支撐。硬體工程師需充分理解各類基材的物化本質與加工邊界，結合專案實際需求完成判斷，才能輸出兼顧性能與落地性的設計方案。
