觸碰01005的工藝邊界：高密度SMT鋼網開孔設計與印刷流體力學剖析

最初發布於 Jul 27, 2026, 更新於 Jul 27, 2026

1 分鐘

重點摘要

良率核心：SMT生產中的橋連、虛焊、錫珠與元件立碑，往往與鋼網開孔設計及錫膏印刷參數不匹配有關。

尺寸門檻：鋼網厚度必須同時滿足長寬比與面積比要求；01005、008004及0.3～0.4mm間距封裝已接近傳統印刷製程邊界。

開孔設計：0402/0201片阻電容可採倒房型或領結型開孔，QFN/MLF散熱焊盤則適合網格分割開窗。

孔壁處理：電解拋光與奈米疏水塗層可降低孔壁附著力、改善錫膏釋放，並延長鋼網清潔週期。

印刷參數：刮刀速度、下壓壓力與鋼網分離速度必須配合錫膏觸變特性同步調校。

現在電子產品朝小型化與高密度發展，SMT生產良率高低，很大程度取決於錫膏印刷這道首要工序。業界實際統計顯示，超過六成焊接不良，包括橋連、虛焊、錫珠與元件立碑等，根源都可能來自鋼網與印刷參數搭配不當。隨晶片尺寸從0402、0201一路縮小至01005、008004，鋼網開孔能容納的錫膏體積持續壓縮，製程難度也來到流體印刷的臨界邊界。若要系統化排查問題，可延伸閱讀錫膏印刷缺陷及預防方法。

鋼網是將錫膏轉移至PCB焊盤的關鍵治具，其材質厚度、開孔外形與孔壁光滑度，配合印刷機台運行參數，會直接影響產線直通率。要穩定批量生產微型元件，必須從鋼網尺寸配比、開孔造型、鋼網後處理及印刷機台調校四個層面完整規劃。

鋼網厚度與錫膏轉移的配比限制

選擇錫膏鋼網厚度是開孔設計的第一步。厚度決定單顆焊盤能承載的錫膏總量，但也會和元件焊盤間距產生天然衝突。

大功率連接器與大尺寸晶片通常需要150～180μm厚鋼網，確保焊接後有足夠錫量維持機械強度；但01005微型電阻電容、0.4mm間距BGA若使用厚鋼網，錫膏容易緊密附著孔壁，脫模時出現斷膏、拉尖或孔內殘錫，最終造成焊盤錫量不足。業界通常透過長寬比與面積比兩項數值判定錫膏釋放是否合格。

長寬比（Aspect Ratio）

長寬比的計算方式，是以開孔最小寬度除以鋼網厚度：

傳統一般零件製程要求長寬比大於1.5。若比值偏低，錫膏與鋼網內壁的附著力可能超過錫膏本身的剪切力，分離時錫膏便無法完整留在PCB焊盤上。

面積比（Area Ratio）

面積比是判定印刷良率更核心的指標，代表開孔底部接觸焊盤的面積，相對於開孔四周側壁總面積的比例。矩形開孔計算公式如下：

當片式元件開孔長度遠大於寬度時，公式可近似簡化為Area Ratio ≈ W ÷ (2T)。這也說明在微型元件製程中，縮小鋼網厚度通常比盲目放大開孔更能兼顧焊盤幾何限制。

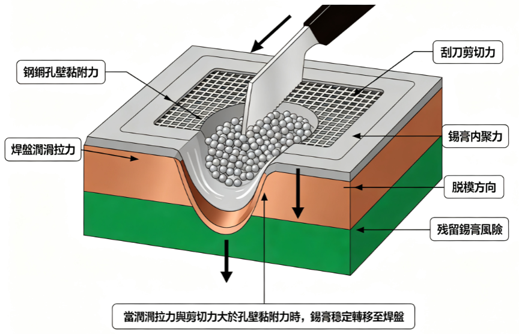

圖1. 錫膏釋放的受力平衡微觀示意圖

依IPC-7525行業規範，要維持95%以上的穩定轉移率，面積比通常至少需達0.66。數值低於門檻時，錫膏黏附鋼網孔壁的力量會大於焊盤潤濕與刮刀剪切所形成的轉移力量，多餘錫膏因而殘留在孔洞內，連續印刷後累積髒污並增加橋連風險。

遇到01005這類超小型元件，標準厚度鋼網可能無法達到面積比規格，此時可採用階梯式鋼網（Step-Up／Step-Down），在微型元件區域局部減薄，同時兼顧大零件需多錫與微型零件少錫的兩種需求。

針對不同元件的鋼網開孔造型設計

僅調整鋼網厚度不足以完全杜絕微型元件印刷缺陷。開孔外形必須依元件封裝調整，不能直接照搬PCB焊盤尺寸，而要針對錫膏流動與迴流熔融特性進行補償修正。

0402／0201片阻電容：防錫珠開孔設計

普通矩形開孔在迴流高溫時，元件底部多餘錫膏容易往中間匯聚，形成夾在元件與焊盤之間的錫珠，造成短路不良。

實務常用倒房型與領結型兩種改良開孔，兩者都會向內收縮10%～20%的開孔面積，把錫膏引導至焊盤外側。錫膏融化後依靠表面張力拉正元件，同時減少元件底部積錫，從根源降低錫珠產生機率。

QFN／MLF散熱大焊盤：網格分割開窗

QFN封裝底部散熱焊盤面積較大，若直接開完整大孔，印刷時刮刀會往孔洞內凹陷，造成中央錫膏厚度不均；迴流階段，大面積錫膏會揮發大量助焊劑氣體，氣體無法排出便可能頂起晶片，引發引腳虛焊與焊盤內大量氣孔。

標準改良方案是網格分割開窗，將單一完整大孔拆分成4格、6格或9格獨立小孔，格柵保留0.2～0.3mm寬度。一方面可維持鋼網整體剛性，使整片焊盤的錫膏厚度均一；另一方面，分割縫隙可作為排氣通道，將焊盤氣孔率控制在15%以內。

雷射切割鋼網的孔壁處理對印刷的影響

鋼網開孔內壁的光滑程度會直接改變錫膏脫模難易度，目前產線主流使用雷射切割鋼網。雷射光束熔切金屬板材，定位精度可達±5μm，但切割脈衝也會在孔壁留下細微條紋與熔渣凸起。

雷射開孔通常會形成輕微錐度，刮刀面開孔略大、PCB面略小。適度錐度有利於錫膏脫模，但粗糙紋路會增加錫膏附著阻力。針對01005、0.3mm間距CSP等高難度板件，雷射鋼網通常需要追加兩道後處理：

電解拋光：透過電化學溶解去除孔壁凸起與熔渣，把表面粗糙度Ra降至0.5μm以下，使內壁接近鏡面，大幅減少錫膏殘留。
奈米疏水塗層：拋光後在鋼網表面與孔內塗覆疏水疏油材料，使液體接觸角超過110°，降低助焊劑與鋼網之間的吸附作用。

加做奈米塗層後，合格面積比門檻在經過製程驗證的條件下可從0.66放寬至0.55～0.60，同時延長鋼網擦拭週期。原本每印3片就需擦網的製程，改良後可連續印刷20片以上再清潔。

錫膏印刷機台參數現場調校重點

鋼網規格設計到位後，仍需搭配對應的SMT鋼網印刷機參數才能穩定生產。錫膏屬於非牛頓流體，具備觸變特性：靜置時黏度高、不易流動，受到刮刀剪切攪拌後黏度快速下降，因而能順利填入鋼網開孔。現場調校應重點控制以下三項參數：

刮刀移動速度：常規區間為20～150mm/s。速度太慢會拖慢產能，也不利於在刮刀前方形成穩定的滾動錫膏柱；速度過快則會讓錫膏尚未完整填滿開孔，刮刀便已移開，造成孔洞缺錫。
刮刀下壓壓力：需配合刮刀長度調整，標準約為0.5N/mm。壓力不足時，鋼網表面會殘留薄錫膜並造成後續印刷髒污；壓力過大時，金屬刮刀彎曲下陷，大開孔中央的錫膏可能被過度刮除，造成厚度不足。
鋼網與PCB分離速度：脫模垂直速度可設定在0.1～3.0mm/s，微型元件必須採取慢速分離。分離速度過快會產生真空吸力，使錫膏邊緣被孔壁扯斷，出現拉尖或錫膏塌陷。

不同封裝對應鋼網與製程配置一覽

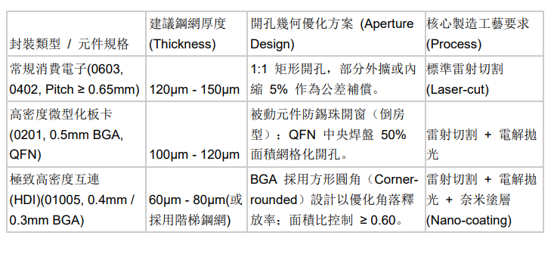

量產前需依元件尺寸，搭配對應的鋼網厚度、開孔造型與鋼網後處理工藝。下表整理常見封裝從一般消費電子到01005、0.3mm BGA等高密度應用的建議配置：

總結：跨越01005的鋼網工藝邊界

SMT鋼網不只是單純漏印錫膏的治具，而是微米級微型元件製程中的關鍵精密模具。從厚度配比計算、開孔外形修正，到雷射切割後的孔壁拋光與塗層處理，每一處微米級調整都會影響最終焊接良率。

實務生產需要整合鋼網材料特性、流體印刷規律與機台運行參數，才能讓PCB設計中的微小焊盤穩定轉移足量錫膏，減少不良品並保障大批量生產的穩定性。

準備將設計投入打樣或量產時，可立即前往JLCPCB下單，並在下單前確認鋼網厚度、開孔設計及組裝製程參數。

高密度SMT鋼網開孔設計常見問題

問：01005元件通常需要多厚的鋼網？

01005等極致高密度元件常採60～80μm鋼網，或在局部使用階梯式鋼網。實際厚度仍需依焊盤尺寸、面積比、錫膏粒徑與同板大型元件的錫量需求共同決定。

問：鋼網面積比至少要達到多少？

一般以0.66作為穩定錫膏釋放的重要參考門檻。採用電解拋光與奈米塗層後，部分製程可在充分驗證下放寬至0.55～0.60，但不能只依理論值直接量產。

問：QFN中央散熱焊盤為什麼要使用網格分割開窗？

分割開窗可避免刮刀在大孔中央下陷，使錫膏厚度更均一；分割縫隙也能提供助焊劑氣體排出通道，降低晶片被頂起、引腳虛焊與焊盤氣孔的風險。

問：微型元件印刷時，哪些機台參數最關鍵？

主要是刮刀移動速度、刮刀下壓壓力，以及鋼網與PCB的分離速度。微型元件通常需要更穩定的錫膏滾動狀態與較慢的垂直脫模速度。

問：電解拋光與奈米塗層能完全取代面積比設計嗎？

不能。兩者能降低孔壁粗糙度與附著力、改善錫膏釋放，但仍需先確保開孔尺寸、鋼網厚度與面積比合理，再透過SPI與實際印刷測試驗證製程窗口。
