封裝內部的微觀博弈:PCB組裝製程現場實務談MSL管控與烘烤作業
2 分鐘
- 水氣滲透與爆米花效應發生原理
- 認識 MSL 濕敏等級與 Floor Life
- 防潮包裝與 SMT 現場暫存管控
- J-STD-033 元件烘烤規範與現場作業
- MSL 濕敏等級與元件烘烤常見問題
- 總結
- 延伸閱讀
重點摘要
- 濕敏風險:塑膠封裝積體電路會吸收環境中的水氣,高溫迴流焊時水分迅速汽化,可能造成封裝剝離、焊線斷裂及爆米花效應。
- MSL 管控:Moisture Sensitivity Level(MSL)用來描述元件對濕氣與迴流焊熱衝擊的耐受程度,並搭配 Floor Life 管理拆封後的容許暴露時間。
- 防潮儲存:防潮袋 MBB、乾燥劑與濕度指示卡 HIC 是主要防潮措施;低濕乾燥櫃可以暫停暴露時間累計,但不能將已使用的 Floor Life 歸零。
- 受潮烘烤:受潮元件可依 J-STD-033 採用 125℃、90℃ 或 40℃ 等不同烘烤條件,溫度越低,所需除濕時間通常越長。
- 烘烤風險:長時間高溫烘烤可能造成接腳氧化及金屬間化合物過度成長,原稿中特別指出累計 125℃ 烘烤時間不得超過 96 小時。
在 SMT 表面黏著產線中,高溫是讓晶片元件與電路板完成焊接的重要條件,但同一股熱能也可能對元件封裝內部造成強烈衝擊。當高密度 PCBA 進入峰值溫度可達約 260℃ 的無鉛迴流焊爐時,塑膠封裝積體電路(PEMs)內部最容易被忽略的風險之一,就是水氣。
為了降低水氣導致的封裝可靠度問題,電子製造業會從 MSL 濕敏等級(Moisture Sensitivity Level)、Floor Life 廠房暴露壽命、防潮包裝、乾燥儲存,到元件受潮後的 J-STD-033 烘烤作業進行完整管控。任何一個環節失控,都可能影響 SMT 生產良率以及產品後續使用壽命。
水氣滲透與爆米花效應發生原理
塑膠封裝使用的環氧樹脂本身具有吸水特性。當電子元件長時間放置在一般室溫與常態濕度環境中,水分子會逐漸經由封裝外殼及接腳周圍滲入內部,一部分滯留在樹脂基材,另一部分則可能累積於矽晶片與引線框架的介面位置。
元件進入迴流焊高溫階段後,短短數十秒內便可能由室溫快速升高到 240℃ 以上。原本存在於封裝內部的水分迅速汽化並產生高蒸氣壓力。
當內部壓力超過塑膠封裝材料的承受能力,或大於不同材料介面之間的黏著力時,就可能造成實體損傷。常見失效主要包括:
- 內部介面剝離:晶片與封裝本體之間產生微脫層,使原本的散熱與機械結構受到破壞。
- 焊線斷裂:封裝內部膨脹產生的應力可能拉扯甚至扯斷直徑僅數十微米的金線或銅打線。
- 封裝殼體裂開:內部壓力向外釋放,使封裝外殼產生裂縫,甚至伴隨細微爆裂聲,這類現象通常被稱為爆米花效應(Popcorn Effect)。
這些細微裂縫未必能透過一般 AOI 光學檢查辨識,部分損傷甚至不容易由 X 光檢測直接發現。但產品進入實際工作環境後,水氣再次滲入或持續承受溫度循環應力,便可能逐步發展成斷路、漏電等可靠度失效。

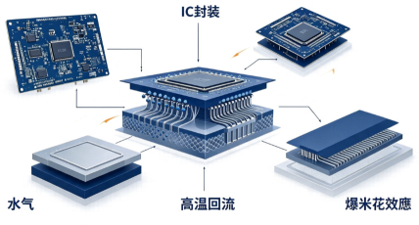

圖 1. IC 封裝吸濕後經高溫迴流產生爆米花效應的失效機制
認識 MSL 濕敏等級與 Floor Life
IPC/JEDEC 制訂 J-STD-020 規範,用來量化電子元件對濕氣及迴流焊熱衝擊的耐受程度,也就是常見的 MSL(Moisture Sensitivity Level,濕敏等級)。
與 MSL 搭配使用的重要管理指標是 Floor Life。它代表元件拆開防潮包裝之後,在規定的廠房環境中可以暴露,並且必須在完成迴流焊前使用完畢的最大容許時間。
MSL 等級與廠房暴露壽命對照
| MSL 等級 | Floor Life/廠房暴露壽命 | 原稿中的管控重點 |
|---|---|---|
| MSL 1 | 無限期 | 於 ≤30℃、85%RH 環境下可長時間放置,不需要特別防潮處理。 |
| MSL 2 | 1 年 | 拆封後開始計算暴露時間。 |
| MSL 2a | 4 週 | 拆封後開始計算暴露時間。 |
| MSL 3 | 168 小時 | BGA、QFP、QFN 等複合封裝 IC 常見等級,也是 SMT 產線經常遇到的管理對象。 |
| MSL 4 | 72 小時 | 需更嚴格控制拆封後的現場暴露時間。 |
| MSL 5 | 48 小時 | 可容許的環境暴露時間進一步縮短。 |
| MSL 5a | 24 小時 | 拆封後需快速完成貼片及迴流焊作業。 |
| MSL 6 | 強制烘烤 | 原稿指出拆封後必須先完成烘烤,再進行焊接作業。 |
若元件實際暴露時間超過對應的 Floor Life,便代表內部含水量可能已進入風險區間。若未經處理便直接送入迴流焊爐,封裝發生爆米花效應及其他內部損傷的風險也會提高。
防潮包裝與 SMT 現場暫存管控
為了讓元件在運輸及倉儲期間降低環境水氣的影響,原廠通常會使用 MBB(Moisture Barrier Bag,防潮袋)進行包裝。
原稿所描述的完整防潮包裝主要由三個部分組成:
- 高阻水防潮袋 MBB:由多層鋁箔及抗靜電材料組成,以降低外部水氣滲入速度。
- 乾燥劑:放置於袋內吸收殘留水氣,使包裝內部維持低濕環境。
- 濕度指示卡 HIC:利用不同濕度對應的變色圓點,協助現場人員快速判斷防潮包裝內部是否已受潮。
SMT 現場拆開防潮袋後,第一項工作應是確認濕度指示卡狀態。如果指示結果顯示包裝已受潮,或元件累計暴露時間已超過規定上限,該批元件就需要隔離並執行除濕處理。
乾燥櫃能不能重新計算 Floor Life?
已拆封但短時間內不會上機貼片的晶片,一般可放入低濕乾燥櫃暫存。原稿中的典型管理條件為櫃內濕度維持在 5%RH 以下。
需要特別注意的是,放入乾燥櫃只能暫停 Floor Life 的持續累計,並不能將拆封後已經使用的暴露時間直接歸零。若需要完整重置受潮元件的暴露狀態,仍需透過規定的烘烤程序處理。
J-STD-033 元件烘烤規範與現場作業
當濕敏元件受潮或超過規定暴露時間後,烘烤便成為 SMT 製程中重要的除濕處理方式。現場主要依據 IPC/JEDEC J-STD-033,按照封裝條件與濕敏等級選擇適合的烘烤方案。
設定烘烤條件時需要在除濕效率、元件耐熱能力、載帶與卷盤耐溫能力,以及生產時間之間取得平衡。溫度越高,水氣擴散與排出速度通常越快,但同時也可能增加元件及包裝材料受到熱損傷的風險。
高溫烘烤:125℃
125℃ 烘烤具有較高的除濕效率。依原稿所述,一般約需 12~48 小時即可完成除濕。
但一般塑膠卷盤與載帶可能無法承受這類溫度,因此通常需要先將元件由原包裝取出,再放置於耐高溫金屬托盤中進行烘烤。這會增加人工搬運工作量,也可能提高元件接腳碰撞或損傷的風險。
中溫烘烤:90℃、環境濕度 ≤5%RH
90℃ 可視為除濕效率與包裝耐熱能力之間的折衷方案。原稿中的烘烤時間約為 2~4 天。
部分特製耐溫載帶可以承受這類溫度,因此不一定需要先拆取元件,可降低搬運造成的機械損傷。不過烘烤設備本身必須具備適當的低濕或除濕能力。
低溫烘烤:40℃、環境濕度 ≤5%RH
40℃ 烘烤適合無法由原有塑膠卷盤取出的元件。由於溫度較低,水分子擴散速度較慢,因此整體烘烤時間會大幅增加。
依原稿所列,不同封裝厚度及 MSL 等級可能需要約 9~79 天。優點是對原有包裝材料較友善,但缺點是會長時間占用設備及生產週期。

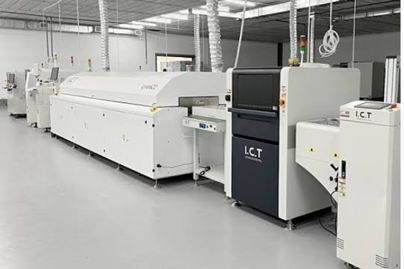

圖 2. 工業級 SMT 迴流焊生產線
烘烤潛在風險:接腳氧化與累計時間
烘烤並不是沒有副作用。長時間或反覆進行高溫烘烤,可能造成元件接腳表面氧化以及金屬間化合物過度成長。
元件長時間處於 125℃ 環境時,接腳表面的錫層氧化速度會提高,底層銅也可能持續向表面擴散,使後續上錫能力受到影響。
依原稿引用的 J-STD-033 管控內容,元件累計 125℃ 烘烤時間不得超過 96 小時。若高溫烘烤時間過長,可能使焊錫性永久下降,在後續迴流焊中形成不上錫或虛焊等問題。
MSL 濕敏等級與元件烘烤常見問題
問:什麼是 MSL 濕敏等級?
MSL 是 Moisture Sensitivity Level 的縮寫,用來描述塑膠封裝電子元件對環境濕氣及迴流焊熱衝擊的敏感程度。不同 MSL 等級會對應不同的拆封後 Floor Life 管控要求。
問:什麼是 Floor Life?
Floor Life 指元件拆開防潮包裝後,在規定廠房環境中允許暴露,並需要在完成迴流焊之前使用完畢的最大時間。不同 MSL 等級具有不同的 Floor Life。
問:元件為什麼會出現爆米花效應?
塑膠封裝吸收環境中的水氣後,進入高溫迴流焊時,封裝內部水分會迅速汽化並產生壓力。如果壓力超過封裝材料或材料介面的承受能力,就可能造成脫層、裂開及爆米花效應。
問:把受潮元件放進乾燥櫃,可以重新計算 Floor Life 嗎?
依原稿的製程說明,低濕乾燥櫃主要用來暫停 Floor Life 的持續累計,不能直接將元件先前已使用的暴露時間歸零。若需要完整重置,仍需依規範執行烘烤程序。
問:125℃、90℃ 與 40℃ 烘烤有什麼差異?
125℃ 的除濕效率最高,但需要注意元件與包裝材料的耐熱能力;90℃ 屬於較折衷的方案;40℃ 對塑膠卷盤較友善,但所需烘烤時間可能大幅增加。實際條件需要依封裝與 MSL 管控要求選擇。
問:元件可以反覆長時間進行 125℃ 烘烤嗎?
不建議。原稿指出長時間高溫烘烤可能造成接腳氧化及金屬間化合物過度成長,並引用 J-STD-033 的累計時間限制,指出 125℃ 烘烤總時長不得超過 96 小時。
總結
隨著電子產品朝向高密度封裝發展,MSL 濕敏管控已不只是單一 SMT 製程中的抽檢項目,而是從元件採購入料、倉儲、防潮包裝、現場拆封、貼片、迴流焊,到返修維護都需要持續管理的可靠度工作。
即使 SMT 設備精度再高、迴流焊溫度曲線調整得再完整,只要忽略塑膠封裝內部累積的微量水氣,元件經過高溫製程後仍可能產生難以從外觀發現的隱藏式損傷。
因此,生產現場需要掌握元件的 MSL 等級與 Floor Life,透過 MBB 防潮包裝、乾燥劑與 HIC 控制倉儲環境,並在元件受潮或超過暴露時間後依 J-STD-033 執行適當的烘烤程序。只有將濕敏管理納入完整製程流程,才能進一步降低封裝失效風險並提升 PCBA 的長期可靠度。
延伸閱讀
- SMT 表面黏著組裝流程與設備介紹 ——進一步了解從錫膏印刷、貼片到迴流焊的 SMT 組裝流程,以及各製程環節對 PCBA 品質的影響。
- PCB 高密封裝微觀失效與可靠度排查 ——了解高密度 IC 封裝中的內部失效、焊接缺陷與長期可靠度問題。
- 迴流焊製程與基本原理 ——延伸了解無鉛迴流焊、高溫熱衝擊與 SMT 焊接製程之間的關係。
- PCB 焊點檢查與 AOI 品質檢測 ——了解 AOI 等檢測方法在 PCBA 焊點及製程品質管控中的應用。
- PCB X 光檢測原理與應用 ——進一步了解 X 光檢測如何檢查 BGA、隱藏焊點及一般光學方法難以觀察的內部缺陷。
- PCB 組裝常見焊點缺陷與改善方法 ——了解不上錫、虛焊及其他 SMT 焊接不良的原因與改善方向。
