PCB過孔防護工藝：蓋油、塞孔與填充技術解析
1 分鐘
過孔蓋油（Via Tenting）是PCB製造中基礎且經濟的過孔防護手段。該工藝透過阻焊漆直接覆蓋過孔及其焊環，將過孔與外部環境隔離，是常規設計中最常用的基礎防護方案。
一、過孔蓋油的核心作用與工藝短板
1. 主要防護作用
抑制焊錫流失：SMT迴流焊過程中，可避免錫膏沿過孔滲透至板面背面，減少焊點空洞、短路等不良問題。
強化絕緣防護：降低元器件裝配時誤觸過孔引發的意外短路風險，提升板面絕緣可靠性。
2. 工藝固有侷限
阻焊漆無法完全填充過孔，孔內會留存空腔。高溫焊接時，孔內殘留水分或氣體受熱膨脹，易導致阻焊層開裂；酸性製程中還可能出現藥水殘留，長期會造成孔壁腐蝕損傷，僅適用於普通工況場景。

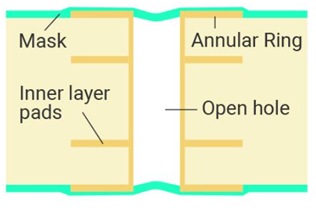

圖1. Via Tenting的結構示意圖
二、過孔塞孔與填充：定義差異及工藝層級
工程應用中，Via Plugging（過孔塞孔）與Via Filling（過孔填充）常被混用，但依據IPC-4761工業標準，二者工藝要求存在明確層級差異。
過孔塞孔：多採用阻焊油墨或基礎樹脂封堵孔徑，核心目的是阻擋錫膏滲入，無需保證孔內完全填充，也不強制要求表面平整。
過孔填充：屬於高精度工藝，多用於高端PCB設計。採用專用樹脂填充過孔後，經研磨整平、二次電鍍處理，使填充表面與焊盤齊平，即行業所稱VIPPO（焊盤內過孔鍍覆）工藝。
三、填充材料：導電與非導電樹脂的應用取捨
設計填充式PCB時，需結合實際需求選擇導電或非導電填充樹脂，二者適用場景與性能差異顯著。
1. 非導電樹脂填充
為當前高端PCB的主流選擇，以環氧樹脂為填充介質。其熱膨脹係數（CTE）與PCB基材匹配度高，熱循環過程中對孔壁應力小，結構可靠性強；填充後可直接電鍍，適配焊盤內過孔設計，能有效節省佈線空間，滿足高頻電路需求。
2. 導電樹脂填充
樹脂中摻雜銅粉或銀粉，核心價值在於輔助散熱。當過孔連接大面積散熱結構時，可加速熱量垂直傳導，提升板面熱管理能力。需明確的是，其導電性能遠低於電鍍銅層，無法顯著提升載流能力，孔壁電鍍銅仍是電流傳輸的核心載體。

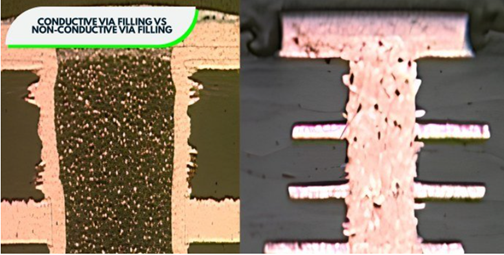

圖2. 過孔填充技術對比：非導電 vs. 導電
四、填充過孔的核心價值
BGA封裝等高端設計中，填充過孔工藝成為剛需，核心價值體現在三方面：
1. 優化空間利用率：過孔直接嵌入焊盤，無需額外佈線引出，縮短訊號迴流路徑，適配高頻訊號傳輸要求。
2. 杜絕滲錫問題：未填充的焊盤內過孔會吸附錫膏，導致BGA焊點空洞、冷焊；填充工藝可徹底解決該問題，保障焊接良率。
3. 改善熱完整性：填充樹脂形成連續熱傳導路徑，避免PCB局部過熱，提升系統熱穩定性。
五、DFM設計要點：規避過孔填充的製造風險
指定過孔塞孔/填充規格時，需遵循以下設計準則，減少製程不良：
- 孔徑限制：填充工藝適配直徑0.5mm以下過孔，孔徑過大易導致樹脂收縮不均，引發表面凹陷。
- 縱橫比控制：過高縱橫比（＞10:1）會降低電鍍液與樹脂滲透效率，增加填充難度，設計時需合理控制板厚與孔徑比例。
- 規格列明標註：Gerber檔案中需清晰標註待填充過孔、填充材料導電屬性及工藝要求，避免廠商預設採用低成本阻焊塞孔，導致性能不達標。
結論
從基礎蓋油到高精度填充，過孔防護工藝的迭代，本質是PCB小型化、高密度化發展的必然結果。
普通消費電子場景中，過孔蓋油可滿足基礎防護需求，性價比最優；而伺服器、航空航天及搭載微型BGA封裝的產品，必須採用高精度過孔填充工藝，才能保障系統長期穩定運行。設計階段充分理解非導電填充樹脂的熱膨脹、電鍍平整度等工藝限制，可提前規避焊接缺陷，為量產良率提供保障。
