產線的數據憲法:PCB BOM 管理規範與零件供應鏈避險實務
1 分鐘

在現代製造業複雜的生態系統中,物料清單(BOM)管理系統是貫穿所有這些系統的「數據基礎」。它並非一個孤立的模組,而是企業資料流的來源和樞紐。一個結構清晰、版本控制精確、格式統一的BOM是精實生產、精準成本控制、敏捷供應鏈協作以及最終企業數位轉型的基礎。

一、規格與MPN的困境
指零件編號 (MPN) 是高品質PCB的物料清單 (BOM) 中唯一真正能體現品質的參數。10μF 0603不同電容器,其回流焊接溫度、直流偏壓、等效電感 (ESL) 也可能存在差異。元件的相容性問題會進而導致高速訊號電路中的電磁幹擾現象。
工程師的黃金法則:在管理印刷電路板BOM時,MPN應永遠放在第一位。如果MPN正確,即使後續的規格有誤,也可以透過工廠的交叉驗證來修正。反之,如果沒有MPN,無論規格多麼詳細,都只是推測而已。
二、BOM Scrubbing:產線開跑前的「排雷」行動

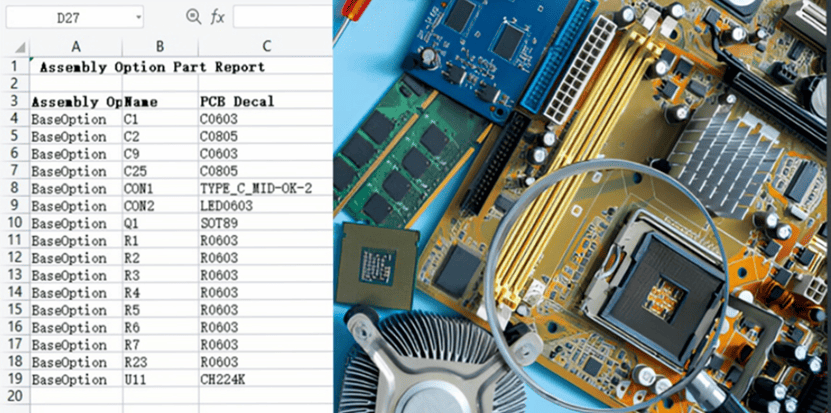

將 BOM PCB assembly文件交付給組裝廠後,廠方資深工程師會進行一項關鍵工序:BOM Scrubbing(數據清洗)。這是決定 PCBA 直通率(Yield Rate)的最後防線。
資料缺失通常有三個原因:
1.指定衝突:PCB絲印清晰地標示了10個位置,C1到C10,但物料清單只列出了9個。這會導致自動貼片機在最後一個位置卡住,觸發系統警報。
2.尺寸不符:這是代價最高的錯誤。物料清單指定使用0805封裝,但PCB焊盤是為0603封裝設計的。在現今的高密度佈線設計中,這種錯誤會導致整批電路板無法使用,因為元件無法安裝在較小的焊盤上。
3.停產警告:製造商零件編號所指的元件可能已停產。現代解決方案是工程師在設計過程早期透過API與供應商資料互動來檢測這些「資料錯誤」。
三、供應鏈戰術:AVL(合格替代料)的權力平衡
目前的全球貿易環境下,單一供應源是研發專案的自殺行為。一個成熟的bill of materials PCB必須包含AVL(Approved Vendor List)。
風險量化模型:

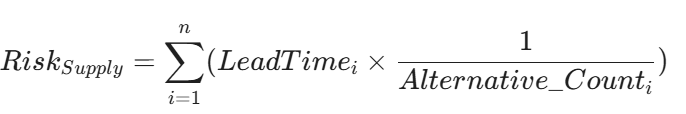

經典PCB parts list風險評估公式:

I:BOM 中的每一顆零件。當Alternative_Count = 1 時,風險會隨著交期(Lead Time)呈線性飆升。
工程師的實戰技巧:
對於電阻器、電容器和電感器等常用元件,PCB物料清單中至少應包含兩個備選品牌。關鍵積體電路,建議在佈線過程中盡可能考慮引腳相容的替代方案,並在PCB物料清單中明確定義「替代」或「不可取代」元件的技術限制。
四、機器語言最佳化:SMT生產線實用技巧
請記住,物料清單BOM會被送到SMT組裝機。格式最佳化對於自動化系統流暢讀取以及最大限度減少人為幹預而導致的二次錯誤至關重要。
1.移除不必要的元素:移除所有合併儲存格、背景顏色註解和裝飾邊框。機器不接受Excel等複雜的顯示格式。只需要一個乾淨的(.csv或.xlsx)檔案即可。
2. 標籤分隔符號標準化:使用分號 (,) 分隔標籤,而不是空格、分號或不規則的換行符。例如,“R1,R2,R3”是標準格式,而“R1 R2;R3”會導致解析錯誤。
3. 與 XY 檔案連結:物料清單 (BOM) 中的標籤必須與位置檔案(中心點)中的標籤完全相符。如果 BOM 中列出的是“U1”,而坐標文件中列出的是“IC1”,即使 PCB 零件清單非常準確,生產線上的貼片機也可能出現錯誤。
五、版本控制:硬體開發的致命「羅生門」
在頻繁的迭代中,最恐怖的場景是:採購拿著V1.0的PCB parts list去下單,但工廠拿著 V1.1的 PCB 板在等待。
PCB BOM Management的版本紀律:
技術變更單 (TCO):務必提交技術變更單 (TCO),當BOM進行任何變更時。
唯一檔案名稱:請勿使用類似“BOM_Final_v2_checked_final2.xlsx”的檔案名稱。請使用標準格式“[草稿]_[修訂版]_[日期]”。
資料留存:提交製造部門時,請對PCB BOM 檔案進行保存,以確保研發、採購和製造部門使用相同的資料來源。
結論
無論電路設計多麼精妙,若BOM未經妥善整理,最終只會在生產線上產生瑕疵品。透過選擇具備自動分析功能與穩健供應鏈的合作伙伴,您便能在不斷變化的產業環境中,最大限度地確保研發成果。
選擇像 JLCPCB 這樣擁有自動化 BOM 分析和強大全球供應鏈的合作夥伴,即使在最動蕩的市場環境下,也能確保您獲得專案所需的材料。
