BGA PCB設計與組裝實戰：從佈局到良率的全流程避坑心得
1 分鐘
致力於BGA PCB設計與產線組裝多年，踩過無數坑才摸透核心規律：前期設計只要有瑕疵，後端組裝再怎麼優化調校，良率都根本提不上來，這是靠實際產線數據與返修案例堆出來的結論。
一、焊盤選型：NSMD與SMD怎麼選才實用
BGA焊盤設計只有兩個方向，沒有複雜的理論套路，全看實際應用場景：
- NSMD（非阻焊定義焊盤）：焊盤邊緣不覆蓋阻焊漆，為目前高速數位電路的首選方案。其優勢在於，焊盤尺寸一致性良好，焊接時焊球能包覆焊盤側面，機械連接強度更高，适配高速訊號的穩定性要求。
- SMD（阻焊定義焊盤）：焊盤邊緣被阻焊漆覆蓋，看似焊盤固定更牢靠，但熱應力會集中在焊盤邊緣，且有效焊接面積更小，基本不會被高速電路採用。

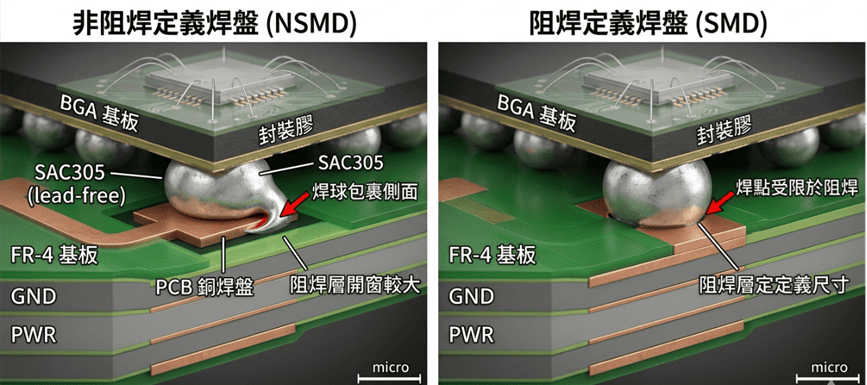

圖1. BGA 封裝與 PCB 焊盤設計剖析圖
二、孔內置盤（Via-in-Pad）：微距BGA的必選方案
現在BGA間距（Pitch）越做越小，常見有0.5mm甚至更細的間距，傳統的“狗骨頭（Dog-bone）”式引出佈線根本放不下，孔內置盤成了唯一選擇。
該工藝的核心難點在過孔塞孔與電鍍平整度：塞孔不平整、內部殘留氣體，回流焊時焊球排氣不順，直接會產生大量空洞，後期返修極難處理。
三、BGA焊接：全靠溫控把控細節
BGA焊接本質就是受控的錫膏熔化塌陷過程：錫膏熔化後，元件靠自身重量輕微下沉，和焊球完全融合，全程都要精準控溫。
1. 回流焊曲線：依元件特性調參數
BGA體積大、熱容量高，升溫速度遠慢於周邊的電阻、電容，所以回流焊曲線不能一刀切：
- 預熱階段：核心是縮小BGA內部與PCB表面的溫差，避免基板翹曲變形；
- 浸潤階段：留足時間讓助焊劑揮發、整體溫度均勻；
- 峰值溫度：無鉛工藝必須控制在235℃-245℃，溫度低會出現冷焊，溫度太高會燒壞封裝內的金線與晶粒。
2. 鋼網設計：決定焊錫量均勻度
BGA焊點可靠性，全看錫膏量是否一致。產線必須用雷射切割+拋光的鋼網，另外需要針對BGA區域做開孔縮放補償，保證每個焊球的錫料均勻，防止出現連錫、虛焊問題。

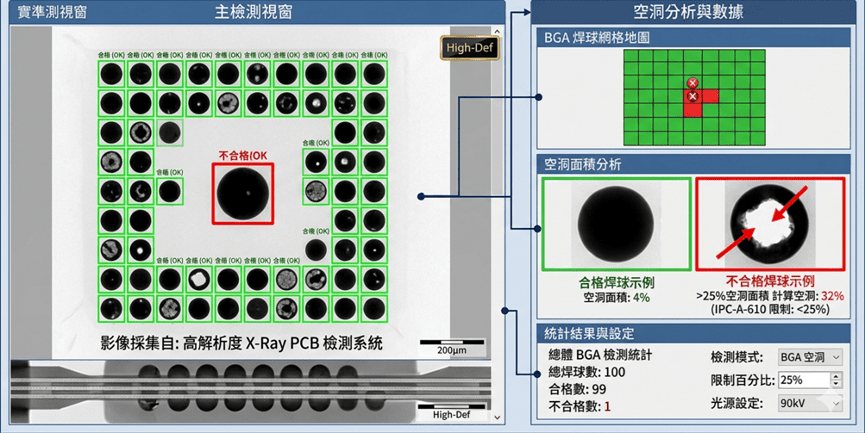

圖2. BGA X-Ray 檢測與空洞 (Void) 分析示意圖
四、BGA檢測：只能靠X-Ray查核心問題
BGA焊點藏在封裝下方，普通AOI光學檢測完全無法適用，X-Ray檢測是唯一有效手段。日常檢測特別關注三點：焊點形狀是否規整圓潤、相鄰焊球有無黏連、元件是否對準焊盤無偏移。
空洞（BGA Void）是其中最棘手的問題：IPC-A-610標準允許普通產品空洞面積低於25%，但汽車電子、航空航天等領域則更為嚴苛。
- 空洞（BGA Void）成因：主要是錫膏助焊劑裂解產生的氣體，回流升溫太快，氣體來不及排出就被錫料包覆形成。
- 壽命影響：空洞不僅減小導電截面積，還會打亂熱應力分佈，長期冷熱循環後焊點極易開裂。
五、BGA植球：高端晶片返修的核心手藝
昂貴的BGA元件，如核心板主芯片，這類焊接失敗或需要拆板回收時，就必須做BGA植球返修。
1.清盤除錫：用真空吸錫線搭配控溫烙鐵清理焊盤，力度必須控制精確，稍不注意就會刮傷阻焊層、拉斷焊盤，直接報廢元件；
2.植球對位：用專用植球鋼網，匹配0.4mm、0.6mm等對應規格的錫球，精準刷到焊盤上，再用小型回流爐或熱風槍完成二次焊接。全程要防靜電、防塵，一點點雜質都會導致返修失敗。
六、良率優化：從DFM設計源頭解決問題
提升BGA組裝良率，不能只盯著產線除錯，必須從設計可製造性（DFM）入手：
- 散熱平衡：BGA下方若有大面積電源平面、大直徑過孔，快速散熱會導致焊點升溫不足出現冷焊。解決方案是增加隔熱焊盤，或調整回流爐局部噴嘴功率；
- 濕度管控（MSL）：BGA塑封材質會吸收空氣中的水分，焊接前沒有進行MSL等級烘烤，回流時水分急速膨脹，則會出現“爆米花效應”導致封裝爆裂，X-Ray能清晰看到內部裂紋與分層。
總結
BGA組裝從來不是靠經驗玄學，而是嚴謹的物理、化學製程控制。從微米級的焊盤設計，到秒級的回流溫度把控，再到X-Ray的精準檢測，每一個環節都緊密相連。
現在電子產品追求輕薄化、高效能，BGA製程能力直接決定產品的製造競爭力。不管是調焊接參數，還是優化空洞問題，永遠用產線數據說話，比直覺靠谱得多。
