SMT批量生產PCB拼板設計、分板工藝與良率改善實務
1 分鐘
- 拼板尺寸與單板排布的產線約束
- 兩種主流分板工藝:V-Cut與郵票孔
- 拼板結構對翹曲與貼片良率的影響
- PCB拼板設計標準檢查清單
- SMT批量生產PCB拼板常見問題
- 結論
重點摘要
- 拼板尺寸:需同時符合印刷機、貼片機及迴流爐的輸送範圍,並兼顧板材利用率與板面剛性。
- 單板排布:同向矩陣與正反面鏡像拼板各有適用場景,合理排布可縮短換線時間並平衡迴流熱負荷。
- 分板工藝:V-Cut邊緣整齊但分板應力較集中;郵票孔適合異形板,但需處理分板後的邊緣毛刺。
- 翹曲控制:正反面銅箔分布不均、工藝邊過窄及連接橋剛性不足,都可能引發翹曲、震動及貼片偏移。
- 量產檢查:完整基準點、定位工藝孔及分板禁布區,是提升SMT批量生產良率的重要基礎。
電路板完成電路、阻抗及訊號完整性設計後,若要投入全自動SMT產線批量生產,第一項需要處理的製程設計就是PCB拼板設計。許多研發人員只關注電路功能,忽略拼板佈局,後續容易出現貼片偏移、迴流翹曲、分板元件碎裂及產線稼動率偏低等批量不良。
合理的拼板方案可以同時提升板材利用率、穩定貼片吸嘴的行走路徑、平衡迴流爐內熱負荷,並直接改善整線生產良率。因此,拼板並非單純複製單板,而是連接PCB設計與SMT量產的重要製程工程。
拼板尺寸與單板排布的產線約束
設計拼板時,需要同時兼顧機台傳送極限與板材利用效率,主要分為拼板外框尺寸及內部單板陣列排布兩部分。
拼板尺寸上下限
拼板長寬不能隨意設定,印刷機、貼片機及迴流爐軌道都有固定適用區間。規劃時應先確認設備能力,並參考PCB拼板尺寸的關鍵考量:
- 尺寸下限:整板小於100mm × 100mm時,部分產線的輸送皮帶可能無法穩定夾持;機台頻繁進出料也會拉低每小時產能(UPH)。
- 尺寸上限:超過450mm × 450mm的大面板,印刷時可能因刮刀壓力而使板材中央下凹。經過約240℃的高溫迴流區後,FR-4基材剛性下降,加上自身重量與內部熱應力,容易造成嚴重翹曲,引發元件貼偏及虛焊。
業界常用的均衡尺寸約為200mm × 250mm至300mm × 350mm,可兼顧產能與板面平整度;實際尺寸仍需以製造商及組裝產線的設備規格為準。
單板陣列排布方案
確定整板外框後,再規劃內部單板排列。常見方式包括同向矩陣排布及正反面鏡像拼板。
正反面鏡像拼板適合正反兩面元件數量差距較大、板型特徵差異明顯的產品。同一張鋼網可同時包含正面與背面開孔,第一遍SMT完成一面後,翻面再進行第二遍貼裝即可完成全部元件。
這種方式不但能減少換線與調機時間,兩次迴流的板面熱負荷也能互相平衡,降低單面過熱造成的翹曲風險,適合大批量穩定生產。
兩種主流分板工藝:V-Cut與郵票孔
SMT焊接及外觀檢測完成後,需要將大面板拆分成獨立單板。目前產線常用V-Cut V型槽及Mouse Bites郵票孔兩種結構,兩者的適用場景、分板應力及邊緣品質差異明顯。

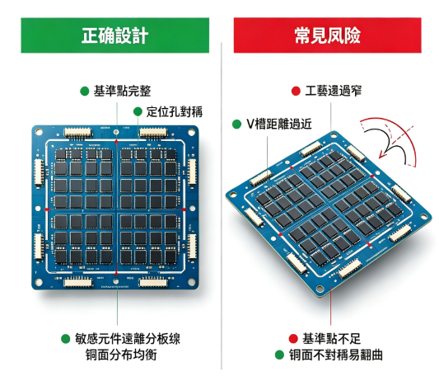

圖1. 正確PCB拼板設計與常見量產風險對比
V-Cut設計的隱藏風險
V-Cut會在板材正反兩面加工30°~45°淺槽,中間保留約三分之一板厚作為連接橋。其優點是能實現緊密拼板,分板後邊緣也較整齊;但分板瞬間產生的拉扯與扭曲應力,會直接傳遞至鄰近元件。
若MLCC陶瓷電容或0.4mm及以下間距BGA與V-Cut距離不足1mm,陶瓷本體容易形成肉眼無法察覺的內部微裂紋。產品出廠通測可能完全正常,但在客戶使用過程中經歷受潮及溫度變化後,裂紋滲入水氣便可能引發短路故障。
郵票孔的適用場景與限制
郵票孔是在連接橋上鑽出一排0.3~0.5mm無電鍍通孔,孔中心距約0.8mm,刻意削弱局部結構以方便折斷。異形板及圓形板通常需要採用此結構。
郵票孔的主要限制是分板後會留下邊緣毛刺,可能影響產品裝殼,因此通常需要增加PCB銑邊與尺寸公差控制工序,增加製造成本及生產工時。
拼板結構對翹曲與貼片良率的影響
拼板佈局設計不合理,會形成熱不均與板面共振兩大不良源頭,直接降低SMT直通率。
銅面不對稱引發迴流翹曲
多層板銅箔覆蓋率會改變板材的升溫速度及膨脹量。若拼板整體正反面殘銅量差距過大,進入220~260℃迴流高溫區時,銅少的一側升溫較快、膨脹量較大,銅多的一側升溫較慢、形變較小,板面便可能出現雙向彎曲翹曲。
板面形成斜坡後,0201等微型元件的一端可能懸空。錫膏熔融後表面張力失衡,容易大量出現立碑不良。因此,設計時必須讓整板正反面銅箔分布盡量均勻,維持熱對稱。
工藝邊過窄造成板面震動
拼板左右兩側通常需要預留5~10mm無元件工藝邊,供機台軌道穩定夾持,同時維持整板剛性。
若為節省板材而縮窄工藝邊,或V-Cut殘留厚度過薄,高速貼片頭壓合元件時,板面可能產生輕微震動,使已完成對位的元件及錫膏發生偏移,後續形成橋連或缺件。
PCB拼板設計標準檢查清單
量產前可依照PCB DFM設計與良率優化原則,逐項確認以下拼板要求:
- 基準點配置:工藝邊至少放置3個呈L型分布的整板通用基準點,供印刷機及貼片機進行整板對位。0.4mm及以下間距BGA、高密度QFP,應在每片單板內增加局部基準點,以補償拼板與加工尺寸偏差。
- 定位工藝孔:在工藝邊四角設置φ3.0mm定位孔,供ICT、FCT測試治具及自動分板設備固定,孔位公差建議控制在±0.05mm以內。
- 分板區禁布:在V-Cut及郵票孔周圍劃定元件禁布區。陶瓷電容、晶振等易脆元件的長軸應盡量平行V-Cut,避免垂直於槽線,以降低彎曲拉伸應力及陶瓷碎裂風險。
- 銅箔分布:檢查拼板正反面及各單板之間的殘銅量,避免局部熱容量差異過大造成迴流翹曲。
- 工藝邊與剛性:確認工藝邊寬度、連接橋數量及V-Cut殘厚足以支撐印刷、貼片、迴流與測試流程。
SMT批量生產PCB拼板常見問題
問:PCB拼板尺寸是否越大,板材利用率就越高?
不一定。面板過大會增加印刷下凹、迴流翹曲及搬運變形風險,也可能超出設備軌道範圍。應在板材利用率、設備能力、板面剛性與生產節拍之間取得平衡。
問:V-Cut與郵票孔應如何選擇?
外形規則、共線且希望邊緣整齊的單板通常適合V-Cut;異形板、圓形板或無法形成連續直線分割的設計,通常需要郵票孔。選擇時還需考量鄰近元件的分板應力及後續邊緣處理。
問:為什麼MLCC不能靠近V-Cut?
V-Cut分板會產生彎曲與拉伸應力。MLCC陶瓷本體較脆,距離槽線過近或擺放方向不當時,內部可能形成隱性微裂紋,並在後續受潮或溫度循環中演變成短路故障。
問:拼板為什麼需要整板基準點和局部基準點?
整板基準點用於印刷機及貼片機校正整片面板的位置與旋轉偏差;細間距BGA、QFP等高密度區域增加局部基準點,可進一步補償單板加工及拼板尺寸偏差,提高貼裝精度。
問:如何降低拼板在迴流焊中的翹曲?
應平衡正反面銅箔覆蓋率、避免局部熱容量差異過大,保留足夠工藝邊與連接橋剛性,並合理控制面板尺寸。正反面鏡像拼板也可在部分雙面組裝產品中幫助平衡熱負荷。
結論
PCB拼板不是簡單複製並排列單板,而是需要綜合考量設備尺寸範圍、板材力學、分板應力、熱平衡及測試治具等多項製程條件。
前期完成合理的拼板佈局規劃,可減少迴流翹曲、元件碎裂及貼片偏移等批量不良,縮短產線調機時間,提升板材利用率與整線良率,是SMT大批量穩定生產不可忽略的前置設計環節。
