PCB銑切成型與尺寸公差之機械對策
1 分鐘
- 一、刀具與板材的受力交互:CNC銑切PCB的真實加工狀況
- 二、外框尺寸偏移:PCB外形公差與機殼間隙設計
- 三、板內開槽盲點:挖空公差與內直角加工限制
- 四、板邊佈線退讓規範:為切削動作保留電性安全區
- 總結:跨領域設計必須重視加工公差
硬體研發後期時常會出現讓人頭痛的狀況:電子工程師看著全數通過的電性測試報告鬆一口氣,結構工程師拿到新打樣的PCBA卻滿臉難色—整塊主板完全塞不進高精度CNC鋁合金中框。若是強行壓入,板材會受力彎曲,片式MLCC電容也容易應力龜裂;拿銼刀手工打磨板邊,又會刮傷外層銅箔,甚至引發線路短路。
這種「電性功能全數合格,機構組裝直接報廢」的狀況,多半是研發團隊前期設計時,輕忽了電路板實體邊界的加工限制。在EDA軟體無限縮放的繪圖介面中,板框僅是一條理想、無粗細的數學線段;但實際製造流程中,要將單片板子從大片覆銅板分離,靠的是每分鐘數萬轉的高速機械銑刀。
只要牽涉機械切削,就一定伴隨摩擦、震動與尺寸誤差。完整弄懂PCB銑切成型的工藝原理,是確保軟硬結合板、整機組裝良率的必備基礎。
一、刀具與板材的受力交互:CNC銑切PCB的真實加工狀況
若要精準控制尺寸公差,必須先認識工廠實際加工流程。當板子完成曝光、壓合、電鍍所有工序後,整片拼板會送入電腦數控成型機(CNC Router)。
PCB銑切並非像剪刀一樣直接剪斷板材,而是依靠高速旋轉的硬質合金銑刀,持續切削FR-4玻纖樹脂基材,整個切削過程會產生多重干擾尺寸的變因:
- 刀具偏擺讓刀:FR-4屬於高韌性複合材料,銑刀切削時會承受強大徑向阻力,細長銑刀會產生肉眼難察的微小彎曲;即便機台XY軸定位達微米等級,懸臂狀態的銑刀依舊會偏離預設切削路徑。
- 刀具磨損造成系統誤差:全新銑刀與使用至壽命末期、刃口鈍化的銑刀,在相同走刀路徑下切削出的板框尺寸會出現固定落差;同一批製程中途換刀,會大幅降低尺寸一致性。
- 板材內應力釋放:多層板經高溫高壓壓合,內部累積大量熱應力;當銑刀切開板框、打破原本力學平衡,板材會輕微膨脹、收縮或翹曲,再次改變整板長寬尺寸。
銑刀偏擺、刃口磨損、基材應力釋放三者相互疊加,就形成無法完全消除的PCB尺寸公差,也是設計階段必須預留組裝裕量的根本原因。
二、外框尺寸偏移:PCB外形公差與機殼間隙設計
談論電路板整體長寬規格,核心關鍵即為PCB外形公差。
1. 業界標準公差規範
一般機械銑切成型的標準公差為±0.15mm(約6mil);少數高精度產線可壓縮至±0.10mm,但必須降低進刀速度、增加換刀頻率,製板成本會明顯上升。
2. 真實組裝干涉案例
假設設計主板長寬皆為100.00mm,配套金屬機殼內腔開模尺寸100.10mm,看似預留0.10mm組裝間隙。一旦PCB加工尺寸落在公差上限100.15mm,板子整體會比殼體內腔大0.05mm。鋁合金機殼與FR-4板材皆無彈性,僅0.05mm的過盈量,就會讓產線完全無法組裝。
3. 結構設計防護手段
專業結構工程師做公差疊算時,不會單純依賴PCB標準公差:
- 一般消費產品:機殼內壁與PCB實體邊緣,單邊至少保留0.20mm~0.25mm安全間隙;
- 窄邊框、防水密封機構:無法保留大間隙時,不能只使用廠商標準製程,需在製板需求單(EQ)標註關鍵尺寸基準,並要求工廠以二次元光學儀器全檢外形。

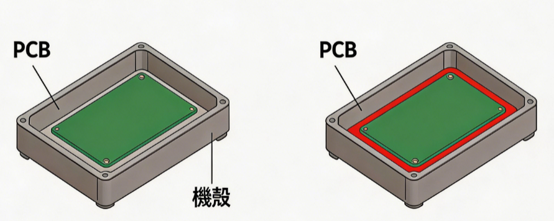

圖1. PCB 外形公差與機殼裝配干涉示意
三、板內開槽盲點:挖空公差與內直角加工限制
除外部輪廓,現今電路板內部常設各式異型槽、挖空區,用於下沉式Type-C介面、電池彈片避位或是高壓爬電隔離,此類結構對應挖空尺寸公差。
1. 挖空公差基準
內部開槽公差邏輯與外框一致,同樣為±0.15mm,但內部挖空存在一個設計者常踩的工藝陷阱:無法加工出尖銳90度內直角。
EDA軟體可輕易繪製方正直角挖空,但工廠使用圓柱型銑刀加工,市面常見小徑銑刀為0.8mm、1.0mm。無論機台精度多高,挖空四個內角一定會產生半徑0.4mm或0.5mm的圓弧。若對應結構件為標準直角,組裝時四角圓弧會直接卡料,零件無法貼合板面。
2. 解決內直角干涉兩種方案
- 結構件倒圓角(優先方案):修改伸入挖空的零件邊角,圓角半徑大於銑刀半徑,直接匹配PCB天然圓弧,無額外製造成本;僅適用可修改的自訂結構件,標準零件難以調整。
- PCB狗骨型過切設計:結構件無法修改時,在挖空四個內角額外增加小圓孔,預先挖除角落多餘基材,完全消除卡料死角;缺點是會佔用少量板內佈線空間。

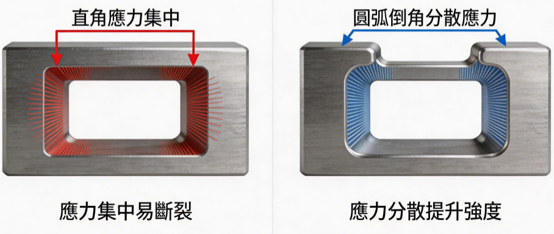

圖2. 內部開槽內直角悖論與 Dog-Bone 倒角優化
四、板邊佈線退讓規範:為切削動作保留電性安全區
PCB銑切不只是機械加工步驟,更會對板邊線路造成潛在損傷。高速切削時,銑刀會拉扯板面銅箔;若走線、鋪銅、貫孔距板邊過近,容易出現銅箔翹起、剝離,甚至孔壁鍍銅斷裂。裸露在外的銅線長期使用易吸濕氧化,裝配金屬殼體時更有短路風險。
因此板邊必須劃設強制禁佈區,規範如下:
- 一般訊號、電源走線:表層與內層線路,距離銑切邊最少0.5mm(20mil);高壓電路板依安規爬電距離要求,退讓距離需拉長至1.5mm以上。
- 大面積接地鋪銅:地銅若需靠近板邊,至少退讓0.3mm,避免銑切產生微小銅毛邊;高頻電路中,銅毛邊會變成微型輻射天線,加強電磁干擾。
總結:跨領域設計必須重視加工公差
分工細緻的研發流程中,硬體工程師多專注訊號完整性、阻抗匹配,結構工程師則著重模具拔模、表面處理,PCB外形公差常成為兩方都忽略的灰色地帶,一旦出問題便會導致模具重製、專案延期。
完整掌握電路板銑切公差,絕非僅在製板備註寫下「嚴格依圖加工」就能解決。設計Layout階段,就要在腦中模擬CNC銑刀走刀路徑,理解圓柱刀具無法產生直角的工藝限制,並在整機公差疊算時預留足夠緩衝空間。唯有電性設計與機械切削工藝互相配合,才能一次打樣順利組裝,大幅減少改板、物料與時間損耗。
