Gerber 光繪檔檢視器（Gerber Viewer）檢圖與電腦輔助製造（CAM）驗證實施要點
絲印字符壓覆焊盤、阻焊開窗遺漏、鑽孔層與線路層對位偏差——此類問題在電子設計自動化（EDA）設計環境中難以察覺，卻在光繪輸出環節集中暴露。若由板廠電腦輔助製造（CAM）環節發現並退回，溝通與修改將消耗數個工作日；若未經發現直接投產，打樣費用與排產週期將一併損失。因此，發包前使用 Gerber 光繪檔檢視器（gerber viewer）對光繪檔案執行獨立檢查，是投入產出比最高的品質保障環節。需要明確的是，用於 PCB 製造的 Gerber 檔案（gerber files for pcb manufacturing）構成板廠投產的唯一技術依據，電子設計自動化（EDA）工程檔案並不進入製造流程，此為一切檢圖方法討論的前提。
發包前提醒
先在本機 Gerber Viewer 完成獨立檢查，再交由板廠 CAM 工程師進行製程審核，可縮短往返修改時間並降低版本誤用風險。
一、一份光繪包裡有什麼
RS-274X 光繪格式以一層一個檔案，檔名遵循約定俗成的層別規律。完成檢圖的前提是建立完整的層別地圖：
| 層別 | 常見副檔名 | 功能 |
|---|---|---|
| 頂層線路 | GTL | 頂層銅箔圖形 |
| 底層線路 | GBL | 底層銅箔圖形 |
| 阻焊（頂/底） | GTS / GBS | 防焊開窗，決定露銅區域 |
| 絲印（頂/底） | GTO / GBO | 字符與標識 |
| 成型外形 | GKO | 板框、開槽、V 型切割（V-cut）標註 |
| 鑽孔 | TXT / DRL | 孔位與孔徑表，含槽孔 |
Gerber X2 格式（Gerber X2）額外承載屬性標記，讀圖軟體可自動識別層功能，省去人工判斷層別的環節。若交付檔案仍為純座標格式，建議隨包附帶說明文件（README），逐項說明檔名與層別的對應關係及特殊加工要求，避免板廠因命名歧義產生誤讀。
二、為什麼要脫離電子設計自動化（EDA）單獨驗圖
電子設計自動化（EDA）畫布呈現的是設計意圖，光繪檔是經過座標精度轉換、光圈定義、銅皮填充運算之後的製造語言，兩者之間隔著一次完整的數據轉換。阻焊開窗的補償方向、銅皮間距的實際淨空、鑽孔圖與焊盤的對位關係，在設計視圖中均被符號化處理，唯有光繪層面方能呈現真實幾何。獨立 Gerber 檔案檢查器（gerber file checker）讀取的正是板廠即將讀取的內容，這也是 PCB 電腦輔助製造軟體（PCB CAM software）在板廠側存在的意義——工程師所做的，是將這道關口前移到自己桌面。
工具層面的選擇同樣需要權衡。
- 功能
具備層疊顯示、孔徑表解析、X2 屬性識別與基礎測量。
- 適用情境
離線運行，適用於含機密資訊的圖紙。
- 優點
免安裝且便於分享。
- 注意事項
檔案需上傳至第三方伺服器，受保密協議約束的項目應避免使用。
三、檢圖五步
逐層開關檢視
在單層顯示模式下核查圖形完整性，多銅與缺銅問題在孤立層視圖下易於識別。
疊層對位檢查
保持鑽孔層常顯，抽查線路焊盤與鑽孔的同心度。
阻焊層放大檢查
核查開窗偏移量與球柵陣列封裝（BGA）區域阻焊橋的連續性，檢查精度需達到像素級。
絲印壓盤排查
逐一高亮焊盤區域的字符，評估其對貼片對位工序的潛在影響。
成型與拼版核查
確認板框輪廓、板邊銅距、工藝邊及拼版間距符合製造要求。
Note
若板框、鑽孔與線路層無法在同一座標系統中完全重合，應先停止發包，確認輸出原點、鏡像方向與版本來源。
四、兩類高發遺漏
1. 層別對應錯誤

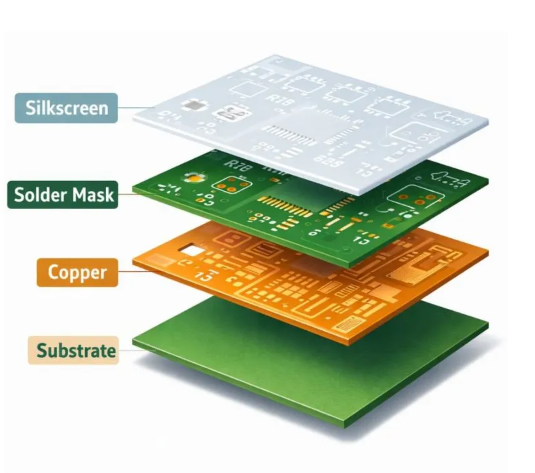

檔名與內容不符——舊版本檔案混入壓縮包、鏡像方向設置錯誤、鑽孔層與線路層版本錯配，均可能導致多層板層序反轉。此類錯誤唯有在疊層顯示模式下核查方可識別，單層瀏覽無法暴露。
2. 阻焊與絲印開窗問題
球柵陣列封裝（BGA）區域阻焊橋過細被軟體判定為斷裂，形成大面積露銅，回流焊時吸附錫珠；金手指區域誤開窗，反覆插拔後鍍層磨損。此兩層的放大檢查是檢圖工作中單位時間收益最高的環節。
五、交付收尾
檢圖無誤後尚有兩項工作，完成後方構成完整交付：
- 網表比對：使用電腦輔助製造（CAM）功能導出 IPC-D-356 網表格式（IPC-D-356），與原始設計網表執行比對，開路與短路數量為零方可通過。
- 版本封裝：隨檔案包附帶 MD5 校驗碼與檔案清單，確保板廠接收版本與簽核版本完全一致。
總結
獨立驗圖是發包前的最終防線，投入僅為數分鐘，規避的卻是一整輪打樣返工。層別地圖認熟、五步檢查執行到位、網表比對收尾，八成以上的光繪問題可在設計端暴露並消解。板廠電腦輔助製造（CAM）資源應集中於製程優化，而非為設計端補漏——這既是效率考量，也是專業分工的應有邊界。
常見問題 Q&A
Q: Gerber Viewer 與板廠 CAM 驗證有什麼差異？
Gerber Viewer 讓設計端先確認檔案內容、層別與幾何關係；板廠 CAM 驗證則會進一步結合實際製程能力、補償參數與生產規則。兩者應前後銜接。
Q: 檢圖時應先看哪些 Gerber 層？
建議先建立層別地圖，再依序檢查線路、阻焊、絲印、成型外形與鑽孔層。最後開啟疊層顯示，核對所有層的座標、方向與相對位置。
Q: Gerber X2 是否可以取代 README？
Gerber X2 可提供層功能等屬性資訊，但特殊加工要求、拼版方式與版本資訊仍建議以 README 或交付清單明確記錄。
Q: 為什麼 BGA 區域要放大檢查阻焊橋？
BGA 焊盤間距小，阻焊橋若過窄或因輸出補償而斷裂，可能造成露銅、錫珠或焊接短路，因此需要在實際像素尺度下確認。
Q: IPC-D-356 網表比對可以發現什麼問題？
它可協助比對製造檔案與原始網表的連接關係，找出開路、短路或網路數量不一致等問題，適合作為交付前的最後確認。
Q: 含機密設計的檔案可以使用線上 Gerber Viewer 嗎？
線上工具通常需要上傳檔案至第三方伺服器。若專案受 NDA、客戶保密協議或內部資安政策約束，應優先使用離線檢視器。
