現代電子設計的動力心臟:2026 電源模組選型與高效 PCB 電源佈局實務
1 分鐘
硬體開發目前面臨著前所未有的挑戰:在不斷縮小的PCB板空間內,必須確保可滿足運算效能激增帶來的巨大電流需求。穩定且高效的電源管理方案,已成為目前工業級設備製造的關鍵。對於工程師而言,電源模組的應用不只是為了節省空間,更是在複雜的電磁環境中,確保電子板具備極致的供電品質。
在實現高密度功率設計的過程中,精密的製造工藝是成功的前提。作為全球領先的電子製造商,JLCPCB 擁有先進的PCB製造設備與技術支持。無論您是採購高品質的電子元件,還是尋求一站式的SMT組裝,JLCPCB都能全力提供最具競爭力的PCB報價,協助您的設計在穩定性與成本效益間達成完美平衡。
電源模組在高密度設計中的戰略地位
與傳統由分立電子零件搭建的直流轉換電路(如 Buck/Boost Converter)相比,現代集成式電源模組展現了顯著的工業優勢。
1. 瞬態響應與控制迴路優化
集成模組將控制器、驅動迴路和功率MOSFET共封裝在一起,極大地縮短了內部反饋路徑的物理距離。物理距離的縮短能增大整個系統瞬間負載變化的響應速度,對現今高工作頻率的處理器意義重大。
2. 熱設計功耗 (TDP) 的優化分配
高品質的電源塊一般都是選高導熱封裝材料(包括封裝內部散熱銅塊)來製造,這樣可把功率變換過程中產生的熱量迅速散開,減輕PC 板的局部熱量壓力,避免因過熱而產生的效能浪費或減低壽命。
3. 壓制寄生參數與噪聲
由於 PCB 電源網絡減少了外部感、容之間的長距離走線,其間寄生電感相應最小化,從而避免開關切換時間耗生的電磁噪聲由根源得以壓制,因而保護器件中敏感的模擬信號至關重要。
構建穩定的電源管理系統:元件選型與 PDN 策略
成熟且完備的電源管理系統仰賴於各種電子元件之間的精妙配合:
1. 關鍵被動元件的選型指標
電源軌道的穩定性則高度依賴濾波電容、電感器的電特性。在E值購入電子零件的時候,設計師就需要嚴格計算其直流電阻(DCR)、等效串聯電阻(ESR)。選用比E值更小的電容的聚合物電容,是電子系統板帶有高頻率的負載時不產生過大電壓褶皺(Ripple)之要訣。
2. 電源分布網絡 (PDN) 的阻抗控制
在設計PCB 電源佈局時,應重點考慮PDN的阻抗匹配。設計合理的去耦電容(Decoupling Strategy)和專用的多層板供電電平面,滿足大的電流瞬時供給時,壓降 (IR Drop) 總是在一個安全範圍內,邏輯電路不會因PV降幅太大而誤觸發。

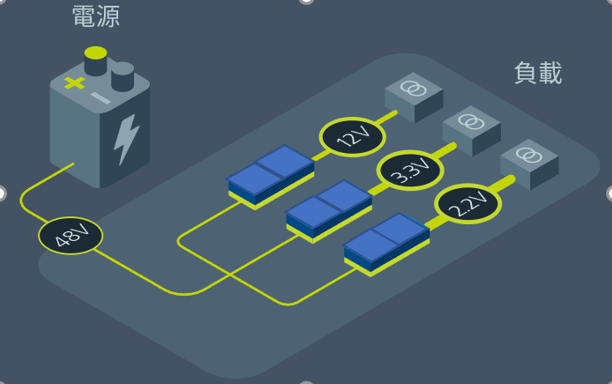

圖1. 高效能電源模組與PDN
PCB 電源佈局的工程實務與效能提升
在 PCB 製造階段,電源部分的物理實現直接影響到整體的生產良率與長期可靠性:
1. 載流能力與熱過孔設計
在處理大電流節點時,只增加線寬往往是不足夠的。工程師應根據電流密度增加銅箔厚度(如選用 2oz/3oz 銅厚),並在電源元件下方配置密集的散熱過孔陣列(Thermal Via Array),將熱量快速地導向內層銅箔或背面接地層。
2. 電磁相容性 (EMI) 與物理隔離
電源開關電路產生的輻射干擾是印刷電路板失效的常見原因之一。通過設計物理隔離帶(Moats)同時增加接地屏蔽圍欄,可以有效地阻隔干擾信號,防止其與敏感的信號耦合,並確保系統通過嚴苛的 EMI 測試。
3. 組裝良率與表面處理
封裝尺寸大的電源模組的 SMT 生產對板材平整度的要求極高。高品質的 ENIG(化學鍍鎳浸金)表面處理可提供較平的印刷盤,避免因錫厚薄不一致造成的晶體偏向或Sn壓線應力引起斷裂。
常見技術難題與深度解答 (FAQ)
Q1:如何精確評估電源設計對 PCB 報價的影響?
A1:增加材料厚度、使用 HDI 盲埋孔或高散熱基材等操作會提升基礎成本。建議開發者預先使用 JLCPCB PCB 成本計算器 (PCB Cost Calculator) 進行參數模擬,從而在性能指標與製造預算之間尋求最佳平衡點。
Q2:電子零件的選型如何顯著影響系統的 MTBF(平均故障間隔時間)?
A2:電源通常是硬體中最容易老化失效的環節,使用工業電子元件,特別是具有高溫長壽命特性的電解電容、固態電容可以延長印刷電路板的總壽命。
Q3:如何避免印刷電路板佈局中的「共同阻抗干擾」?
A3:PCB 電源的設計應該明確模擬地與數字地,使用「單點接地(Star Grounding)」或小阻抗的大面積參考平面,避免阻礙功率迴路電流脈衝的電流脈衝影響微弱的傳感器訊號。
Q4:電子代工服務如何優化電源產品的生產?
A4:使用同一家電子製造服務商處理元件採購與組裝,即可確保電源模組等核心元件的供應鏈溯源可靠性,避免使用劣質或翻新電子零件所引發的系統性電源故障風險。

結論:以效率與穩定性為核心的電源工程
2026年,好的硬體產品必然具有非凡的「電力運作效率」,從底層的電子元件遴選到系統級的電力管理安排,每一次技術決定都能直接影響到終端產品的效能。不論您是需要印刷電路板,還是一批量印刷電路板組裝,JLCPCB都為您提供最先進的製程和技術服務。我們所有印刷電路板都努力做到最好,從而使你的電源設計滿足超出工業要求的穩定性。
