PCB拼板設計關鍵技術：從原型到量產的工藝規範
1 分鐘
在PCB量產階段，拼板設計爲必需工藝環節，其核心目標是適配自動化生產線的物理約束與加工要求，保障生產連續性與良率穩定性。
一、拼板設計的量產必要性
PCB拼板（Panelization）的核心作用，在於適配自動化生產設備的機械約束。若無合規拼板設計，微型或異形單板難以完成SMT全製程。
1. 適配機械傳輸需求
SMT生產線導軌具有固定夾持尺寸，小規格單板無法被穩定抓取。增設工藝邊可使微型單板順利通過傳輸、貼片、迴流焊等全工序。
2. 優化生產效率
貼片機換線、對位存在固定耗時，採用多聯拼板（Array）可單次完成多片PCB加工，有效減少設備空轉時間，提升單位時間產能。
3. 強化元器件防護
邊緣含懸空器件或外形不規則的異形PCB，拼板結構可提供機械支撐，降低迴流焊高溫環境下的翹曲與變形風險。
二、V-Cut分板工藝：應用特性與適用範圍
V-Cut爲當前主流拼板分板工藝，通過在PCB上下表面加工V型槽，保留約1/3板厚實現單板連接。
1. 核心設計參數
- 剩餘連接厚度：常規取值0.3mm~0.5mm。厚度過大易導致分板困難，過小則焊接過程中易發生斷裂。
- 禁布區域：元器件中心與V-Cut線間距需≥2mm~3mm，避免分板機械應力引發片式多層陶瓷電容（MLCC）微裂紋。
2. 工藝優缺點
- 優勢：分板後板邊平整，無需二次打磨，拼板密度高，材料利用率優。
- 侷限性：僅適用於直線切割場景，圓形及異形PCB無法採用。
圖1.V-cut 拼板
三、郵票孔連接工藝：異形PCB適配方式
外形復雜的異形PCB，多采用郵票孔（Mouse Bites）連接工藝。通過數控銑牀加工板邊，保留小段連接橋並鑽孔形成齒狀連接結構。
1. 關鍵工藝參數
- 孔徑與間距：常用0.5mm非電鍍孔，孔中心間距約0.8mm。
- 佈局原則：優先設置於板邊凹陷區域，減少分板後毛刺外溢，降低後處理工作量。
2. 結構可靠性
郵票孔連接的抗扭強度優於V-Cut工藝，適用於重載元器件或厚銅PCB設計，可避免製程及運輸過程中拼板解體。
圖2.Mouse Bites拼板
四、專業拼板設計的核心要素
合理的拼板設計需兼顧製程可行性與分板可靠性，核心要點如下：
1. 工藝邊與定位基準設計
拼板長邊預留5mm~10mm工藝邊，配置設備定位孔及光學基準點，補償製程熱脹冷縮導致的尺寸偏差。
2. 佈局均衡與熱一致性控制
拼板陣列內避免大功率元器件單側集中佈置，保證銅箔分佈均勻，降低迴流焊受熱不均引發的翹曲與扭曲變形。
3. 廢料支撐區合理排布
異形PCB陣列中增設支撐廢料塊，提升結構穩定性，同時引導錫膏流動，減弱波峯焊陰影效應。

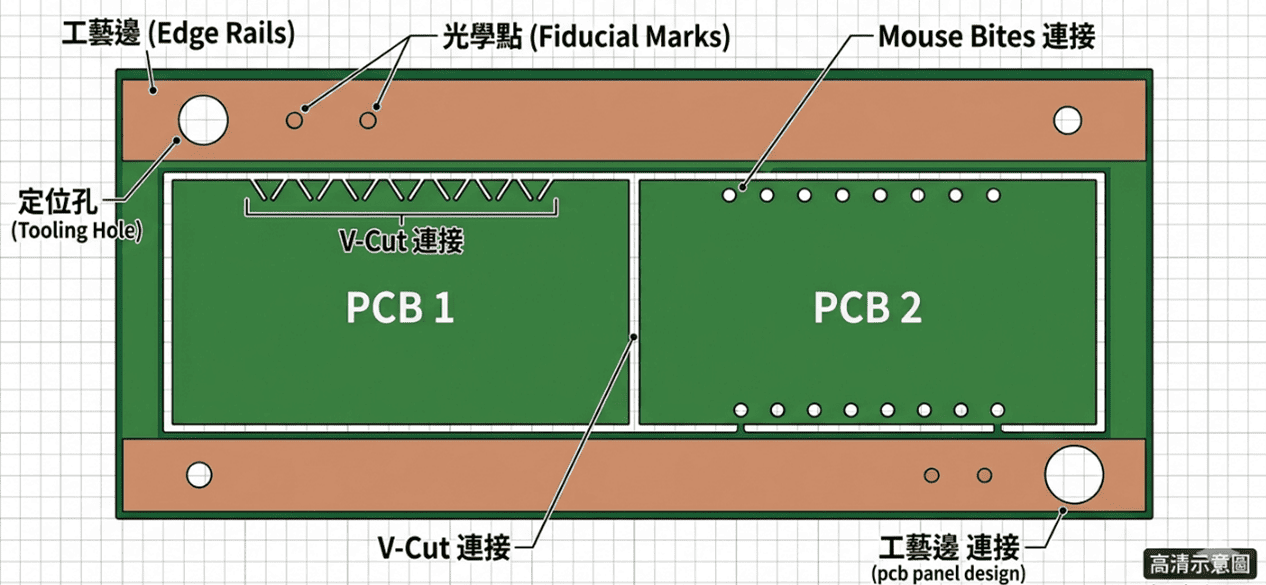

圖3.PCB Array 佈局與工藝元件示意圖
五、PCB分板工藝：量產關鍵風險環節
焊接完成後，拼板拆解爲單板的過程即分板（Depaneling），爲製程中不良率高發環節，主流工藝如下：
1. 手動分板
成本最低但瞬時應力最大，易導致BGA焊點失效、電感磁芯破損，僅適用於低端消費電子，高品質產品禁用。
2. 走刀式分板
適配V-Cut拼板，採用圓形刀片滾壓分割，效率高且應力相對可控，需嚴格管控刀片重疊量。
3. 銑刀式分板
郵票孔拼板的最優方案，高速銑刀切斷連接橋，應力小且切割路徑靈活，需配套除塵系統處理粉塵。
4. 激光分板
適用於超薄、精密及柔性電路板（FPC），可實現無應力切割，但成本較高，板邊易殘留輕微碳化痕跡。
六、高階拼板策略：鏡像拼板的應用價值
爲提升拼板利用率，行業逐步採用鏡像拼板方案。
- 實現方式：將PCB正反面（A面、B面）對稱排佈於同一拼板內。
- 核心優勢：僅需一套鋼網，自動平衡正反面熱容量，對稱結構產品可顯著降低開模成本與換線頻次。
結論：拼板設計決定量產穩定性
PCB拼板設計並非單純的單板陣列排布，而是融合結構力學、熱學與製造工藝的系統性設計。設計初期需依據PCB外形、元器件特性及分板方式，選定V-Cut或郵票孔工藝。不合理的拼板設計雖可降低材料成本，卻易引發應力損傷、焊接不良等問題，導致測試及售後成本大幅上升。
在自動化產線普及背景下，規範的拼板設計是PCB產品從原型驗證過渡至規模化量產的核心保障。
