現代高效PCB 組裝與供應鏈優化指南

最初發布於 Jun 02, 2026, 更新於 Jun 02, 2026

1 分鐘

一、全代料與半代料的實務選擇
二、樣品到小批量的階段適配
三、高品質交付的核心能力
結論

硬體開發過程中，PCB組裝（PCBA）向來是耗時久、變數多的環節。傳統模式下，裸板、元件、SMT加工分屬不同廠商，溝通耗時、交期難控，小批量打樣常遇高額額外費用、排產緩慢的問題。PCB 組裝服務，已成業內慣用解法，有效縮短研發週期、穩定小批量交付，以下從模式選擇、階段適配、廠商能力、訂單要點展開實務說明。

一、全代料與半代料的實務選擇

導入 PCB 組裝服務，首要確認物料採購權責，分全代料與半代料兩種模式，依專案屬性選擇即可。

1. 全代料 PCB 組裝

客戶只需提供Gerber、BOM、元件座標檔，後續裸板生產、元件全球採購、SMT貼片、回流焊、AOI檢測、功能測試，全由組裝廠負責。

實務好處：責任集中，出現錫膏印刷不良、元件錯裝、設計衝突等問題，廠商內部可快速處理，不用客戶在多個供應商間協調，節省大量溝通時間，適合快速迭代、新創專案。

2. 半代料 PCB 組裝

客戶提供核心元件，如客製ASIC、特殊感測器、高價MCU，廠商負責0402/0603阻容、標準二極體、電感等通用被動元件採購及組裝加工。

適用場景：專案涉及專利晶片、戰略庫存元件，需管控核心物料安全；或核心元件採購渠道固定，僅需廠商處理大量小料，減少清點、寄送的瑣碎工作。

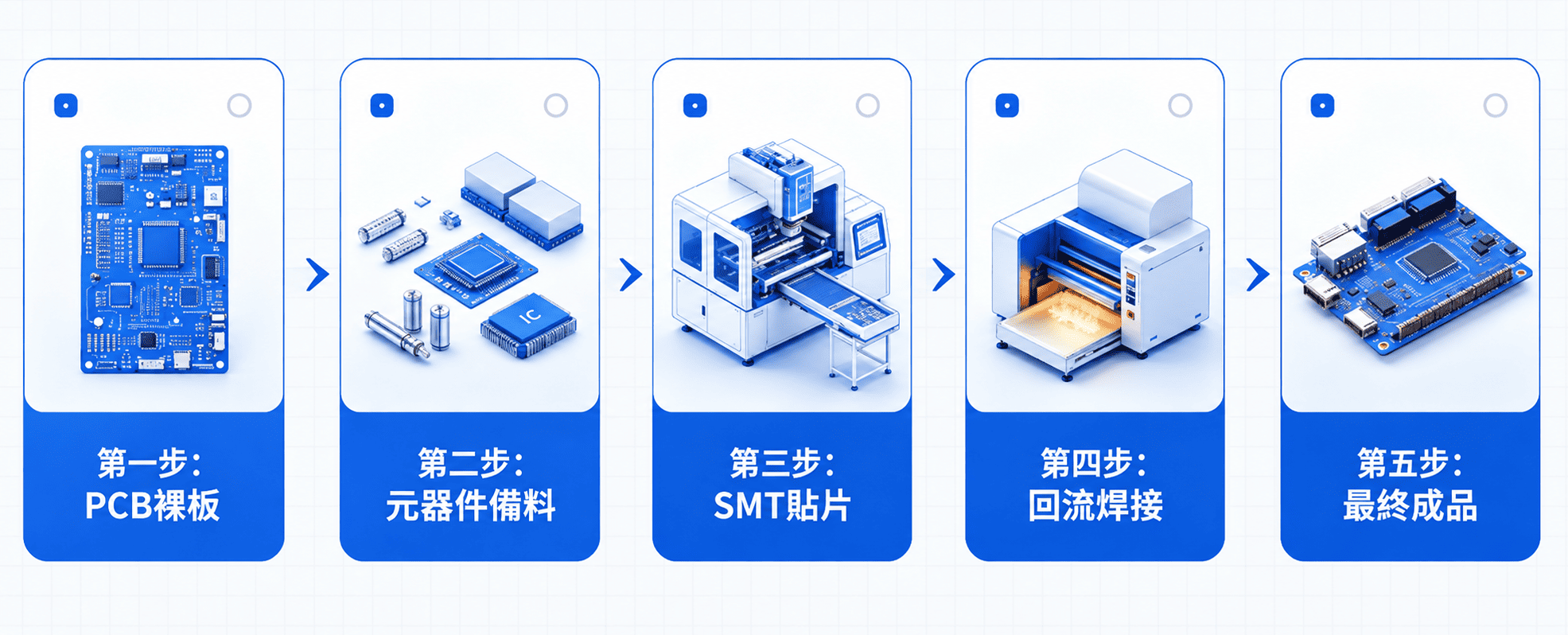

pcb assembly standard process flow

圖1.PCB組裝標準流程

二、樣品到小批量的階段適配

硬體開發從研發樣品到小批量試產，需求差異大，PCB 組裝服務需對應不同階段的實際訴求。

1. Prototype PCB Assembly（樣品組裝）

研發初期僅需1-5片樣板，用於功能驗證、韌體除錯。傳統SMT廠對小批量訂單，會收取NRE費、換線費，單片成本高、交期長。

現代工廠採用智慧拼板、混線排產，將多客戶小批量訂單合併生產，無額外換線成本，樣品交期壓縮至3-5天，可同時做多方案驗證，降低試錯成本。

2. Low Volume PCB Assembly（小批量組裝）

樣品驗證通過後，進入數十至數千片小批量階段，需求從「速度」轉為「成本可控、製程穩定」。

PCBA 廠商優勢明顯：備有大量現貨元件，可鎖定批量物料，避免缺貨、漲價；優化回流焊曲線、建立SPC管控，穩定製程；同步完成驗證，為後續大批量生產打基礎。

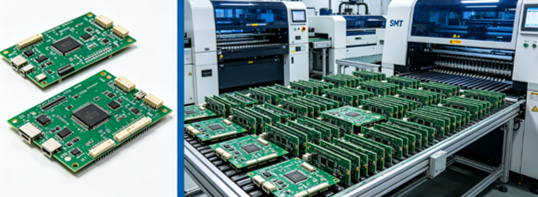

pcba prototype to production illustration

圖2.研發到量產示意圖

三、高品質交付的核心能力

可靠的PCBA 廠商，核心在製造硬實力，而非流程包裝，主要體現在三方面：

1. DFM前置審核：上傳Gerber、BOM後，系統自動核對元件封裝與焊盤匹配度，提前發現設計問題，避免產線返工。

2. 多層品控檢測：3D SPI檢測錫膏體積與高度，攔截印刷缺陷；高速AOI排查貼片、焊接異常；BGA、WLCSP等高密度元件，搭配X-Ray檢測焊球空洞、橋接，確保電氣可靠。

3. 穩定供應鏈：對接全球元件渠道，常備通用物料，缺貨時快速匹配替代料，減少交期延誤。

四、訂單提交實務要點

提交 PCBA 訂單時，細節直接影響交付效率與良率，務必注意四點：

· 規範BOM：標註清晰製造商料號、封裝、位號，避免模糊描述，防止採購錯料。

· 預留替代料：非核心元件備1-2個替代料，應對市場缺貨。

· 標註極性：絲印層標示二極體、電容、IC極性，座標檔確認元件角度，減少人為錯誤。

· 核對文件：確認Gerber、鑽孔、座標檔完整無誤，避免版本錯誤。

結論

PCBA 服務，核心是解決硬體開發中的供應鏈瑣碎問題，讓團隊專注研發。樣品階段靠快速驗證、低成本試錯；小批量階段靠穩定製程、控本打基礎。無論全代料還是半代料，做好文件規範、選對廠商，就能有效縮短週期、穩定品質。
