전원 기판과 제어 기판을 나누는 장점: 전자공작을 나중에 고치기 쉽게 만드는 회로 블록 설계
1 분
- 전원 기판과 제어 기판은 각각 어떤 역할을 하나요?
- 기판을 나누면 어떤 장점이 있나요?
- 기판 사이 커넥터는 어떻게 설계해야 하나요?
전자공작 작품이 복잡해지면 회로를 기판 한 장에 모을지, 기능별로 나눌지 고민하게 됩니다.
LED만 켜는 간단한 공작은 한 장으로 충분하지만, 모터, 센서, MCU, 디스플레이가 들어가면 배선이 늘어 구조를 파악하기 어려워집니다.
이럴 때 전원 기판과 제어 기판을 나누면 문제 해결을 위한 수정이나 기능 추가를 위한 개조가 쉬워집니다.
전원 기판과 제어 기판은 각각 어떤 역할을 하나요?

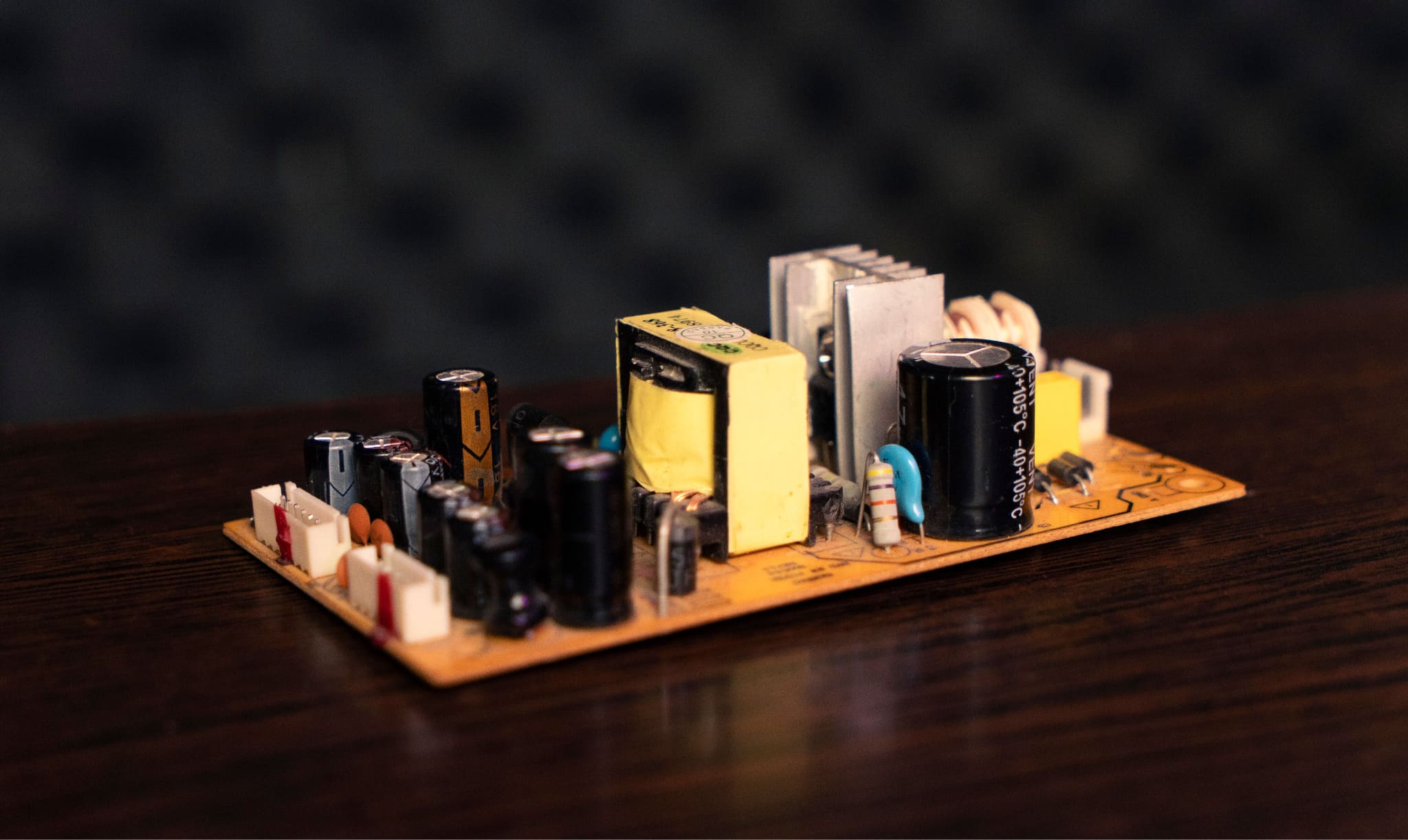

전원 기판

배터리나 AC 어댑터에서 들어온 전기를 회로에서 쓰기 좋은 전압으로 정리하는 부분입니다.
12V를 5V로 낮추거나 5V에서 3.3V를 만들고, 역극성 연결이나 과전류로부터 회로를 보호합니다.
전자공작에서 많이 쓰는 5V와 3.3V를 여기서 만들어 두고, 부품별로 필요한 전압과 전류에 맞춰 공급하는 구조입니다.

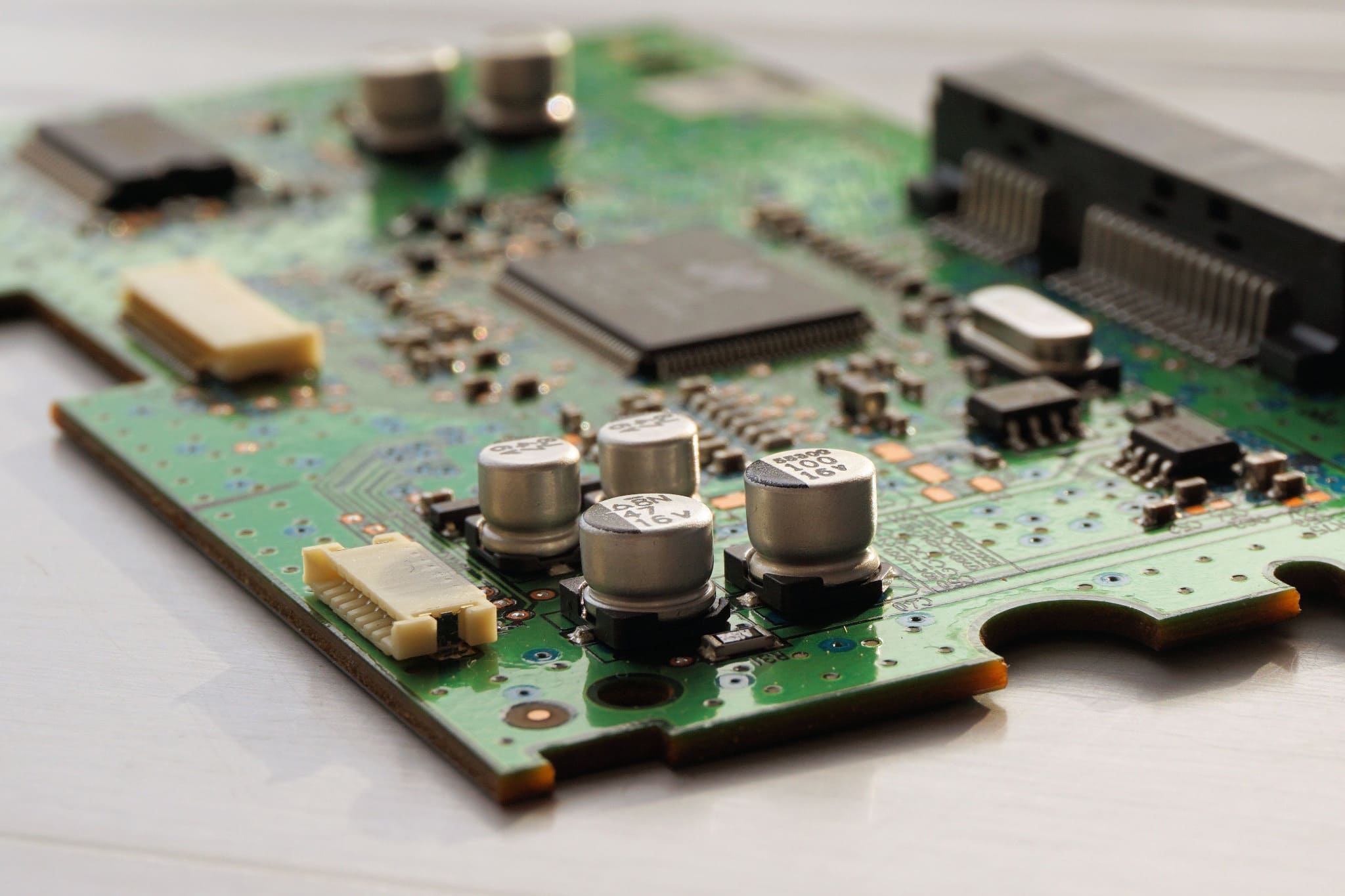

제어 기판

MCU나 로직 IC를 중심으로 센서 값을 읽고, LED를 켜고, 모터의 동작을 판단하는 두뇌에 해당합니다.
전원 기판이 전기를 정리하는 역할이라면, 제어 기판은 동작을 결정하는 역할입니다.
기판을 나누면 어떤 장점이 있나요?
1. 문제 원인을 찾기 쉽다
"전원을 켜도 동작하지 않는다", "MCU가 리셋을 반복한다" 같은 문제가 생겼을 때, 회로가 한 장에 모여 있으면 원인이 전원인지, 배선인지, 프로그램인지 판단하기 어렵습니다.
기판을 나눠 두면 전원 기판의 전압이 안정적으로 나오는지 먼저 확인한 뒤, 제어 기판을 연결해 단계적으로 원인을 좁힐 수 있습니다.
2. 개조나 재제작이 쉽다
나중에 모터나 센서를 추가하려 할 때, 기판이 한 장이면 전원 용량 부족, 커넥터 위치, 배선 추가 같은 문제가 생기기 쉽습니다.
기판을 나눠 두면 전원 쪽만 용량이 큰 것으로 바꾸거나, 제어 기판만 새 MCU용으로 다시 만들 수 있습니다.
3. 노이즈 영향을 정리하기 쉽다
모터, 릴레이, LED 스트립은 동작할 때 전류 변화가 커서, MCU와 같은 전원 라인에 연결하면 전압이 순간적으로 떨어지거나 신호가 불안정해질 수 있습니다.
큰 전류는 전원 기판에, 민감한 신호는 제어 기판에 모으면 완전한 노이즈 대책은 아니더라도 원인을 찾기가 쉬워집니다.
기판 사이 커넥터는 어떻게 설계해야 하나요?
- 연결선은 최소한으로: 플러스(+), GND, 필요하면 전원 스위치 신호나 전압 감시 신호 정도로 한정합니다.
- 전압명·극성 표기: 커넥터 근처에 전압명과 극성을 적어 두면 조립 실수를 줄일 수 있습니다.
- GND 확인: 모든 기판의 공통 기준이므로 연결 누락이나 접촉 불량에 주의합니다.
작은 프로젝트라면 기판 한 장이 더 간단할 수 있습니다.
하지만 전류가 큰 부품을 쓰거나, 전압이 여러 종류이거나, 나중에 기능을 추가할 계획이라면 전원 기판과 제어 기판을 나누는 블록 설계를 검토해 보세요.
문제 해결이나 다음 개조 작업이 훨씬 수월해집니다.
